CDJ2-seriens minicylinder i rustfrit stål (dobbelt-/enkeltvirkende)

Mærke: SOLH by Richge Technology

Produktoversigt

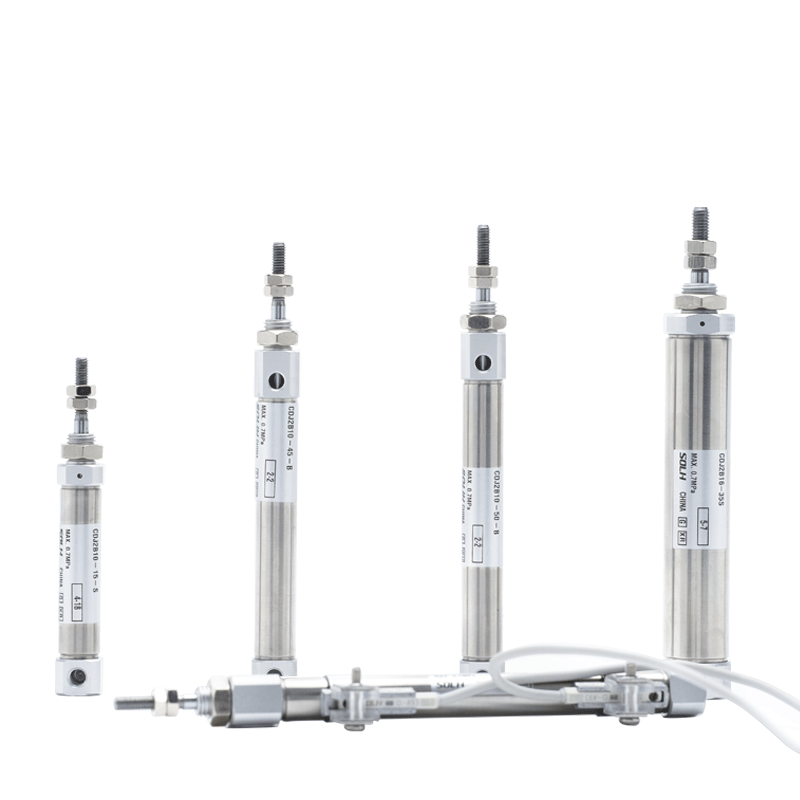

     SOLH CDJ2-serien er en magnetisk-ring udstyret pen-type minicylinder i rustfrit stål, fuldt udskiftelig med SMC CJ2-serien. Borestørrelser: φ6 / 10 / 16mm. Fremragende egenskaber: ultrakompakt kontur, letvægtskonstruktion, korrosionsbestandighed og stabil højhastighedsdrift med høj frekvens. Udbredt i elektronik, medicin, fødevareforarbejdning og præcisionsautomatisering af lukkede rumstationer; mainstream miniature lineær aktuator.

Kernestruktur og designfunktioner

   1. Standardspecifikation: Matcher SMC minicylinder dimensionsstandard (ikke ISO standard), universelle monteringsdimensioner i industrien.

   2. Materiale: 304 rustfri stål cylinder & stempelstang, rust- og korrosionsbestandig, velegnet til fugtige, svage syre, svage alkalier og rene produktionsmiljøer.

   3. Struktur: Lige rund cylinder, krympede endestykker, trækstangsfrit design, ultra-lille volumen. CDJ2-16×100 kun ca. 120 g.

   4. Driftsvarianter

      -- CDJ2B Dobbeltvirkende: Luftforsyning i begge ender, universel standardmodel

      -- CDJ2E Single Acting: Spring tilbage; CDJ2ET: Fjeder forlænge

     -- CDJ2KB Ikke-roterende: Sekskantet stempelstang til anti-drejning og præcis positionering

   5. Pude: Standard gummipude; luftpude (suffiks Z) valgfri til højhastighedsapplikationer for at reducere stød og støj.

   6. Tætning: Lavfriktionstætning med oliebeholderrille. Lavt starttryk (0,06 MPa), oliefri drift, levetid ≥5 millioner cyklusser.

   7. Positionsdetektion: Indbygget magnetisk ring, kompatibel med M9B / A93 / Z73 serie magnetiske kontakter til stempelpositionsovervågning.

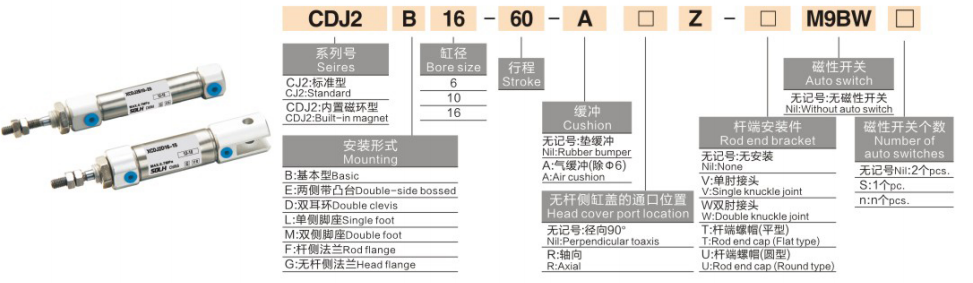

Komplet modelkodningsregel

   1. Modeleksempel: CDJ2B16-50Z-B

   2. Eksempler på standardordrereference

     -- CDJ2B10-30-B：Bore10, stroke30, dobbeltvirkende, gummipude, magnetudstyret

     -- CDJ2E6-15-B: Bore6, slag15, enkeltvirkende fjederretur

     -- CDJ2KB16-50-B: Bore16, stroke50, ikke-roterende sekskantet stempelstang

Universal Core tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5MPa (enkeltstang, enhed:N)

   1. Dobbeltvirkende CDJ2B

   2. Enkeltvirkende CDJ2E (Spring Return @0,5 MPa)

Monteringsforme og afledte modeller

   1. Monteringstilbehør

     -- B Grundlæggende type: Direkte installation via endehætte gevind (mest udbredt)

     -- F Flange: Stang-side / hoved-side flangemontering

     -- L Fodbeslag: Enkeltfodsfiksering

     -- D Dobbeltgaffel: Bageste dobbeltgaffel (φ10/16)

     -- E Boss-montering: Monteringsknaster i flere retninger på endestykker

   2. Hovedafledte serier

     -- CDJ2B: Standard dobbeltvirkende

     -- CDJ2E: Enkeltvirkende fjedertilbagetrækning (automatisk tilbagetrækning efter luftafskæring)

     -- CDJ2ET: Enkeltvirkende, fjederforlængelse (automatisk forlængelse efter luftafskæring)

     -- CDJ2KB: Ikke-roterende sekskantet stempelstang

     -- CDJ2RB: Slank version med direkte montering uden monteringsknaster

3-trins guide til hurtig valg

   1. Valg af boring: Beregn nødvendig tryk/belastning, reserve ≥50 % sikkerhedsmargin; vælg mindre boring for højere cyklisk hastighed.

   2. Bekræftelse af slagtilfælde: Tilføj ekstra 10~20 mm margin på effektiv vandring; Max slaglængde: dobbeltvirkende 200 mm, enkeltvirkende 100 mm.

   3. Konfigurationsmatchning

     -- Handlingstype: Dobbeltvirkende → B; enkeltvirkende fjedertilbagetrækning → E; anti-vrid positionering → KB

     -- Pude: Højhastighedsdrift vælg Z-luftpude

     -- Positionsfeedback: Vælg magnetudstyret model, match M9B/A93 magnetiske kontakter

Resumé af én sætning

     SOLH CDJ2 pen-type minicylinder af rustfrit stål kan udskiftes med SMC CJ2, tilgængelig i dobbeltvirkende, enkeltvirkende og ikke-roterende sekskantede stangvarianter, gummi/luftpude valgfri, korrosionsbestandigt oliefrit design, ideel kompakt højfrekvent miniature lineær aktuator til elektronik, medicinsk og fødevareautomatiseret udstyr.
