CG3 Series Ultra-Short Letvægtscylinder | Ny generation af kompakt højhastigheds pneumatisk cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

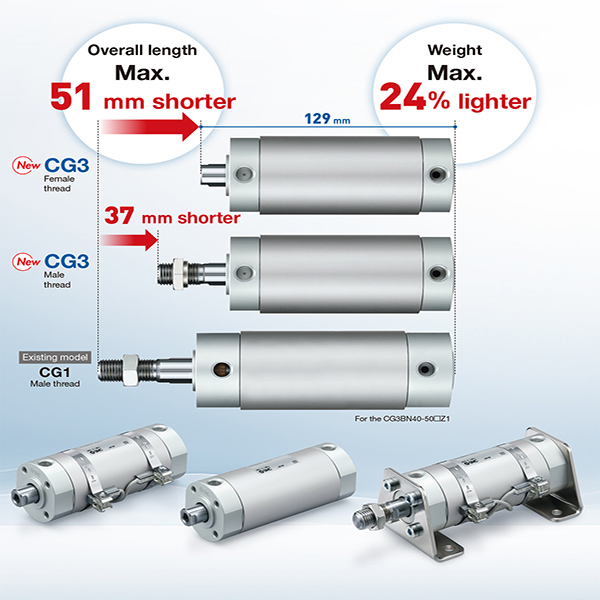

     SOLH CG3/CDG3-serien er en ny generation af ultrakort pneumatisk letvægtscylinder af aluminiumslegering, der tjener som en direkte opgradering og erstatning for den traditionelle CG1-serie. Den dækker et bredt boringsområde fra φ20 til φ100 mm, med en maksimal totallængdereduktion på 51 mm og 24 % vægtreduktion sammenlignet med CG1. Med ultrakompakt krop, ultralet vægt, højhastigheds-støjsvag drift og oliefrit vedligeholdelsesfrit design, er den perfekt egnet til medium og let belastning, lang slaglængde, højfrekvent drift og pladsbegrænsede scenarier, bredt anvendt i automatiserede produktionslinjer, elektronisk udstyr, pakkemaskineri og lette industrielle automationssystemer.

  1.1 Industristandard og stærk udskiftelighed

     CG3-serien er udviklet baseret på den nye generation af SMC-korttype rund cylinderstandard og kan prale af fremragende monteringsudskiftelighed med den gamle CG1-serie, samtidig med at den opnår mere kompakte overordnede dimensioner, effektivt opgraderer gammelt udstyr og optimerer det mekaniske rumlayout uden komplicerede strukturelle ændringer.

  1.2 Premium letvægtsmaterialestruktur

     Vedtagelse af højstyrke aluminiumslegering til cylinderrør og endedæksler, parret med hårdforkromet stempelstang. Den optimerede materialeformel reducerer den samlede vægt med 24 % sammenlignet med CG1, og byder på høj strukturel styrke, fremragende varmeafledning og stærk deformationsmodstand, hvilket sikrer stabil langvarig højfrekvent drift.

  1.3 Integreret kompakt struktur og fleksible rør

     Integreret cylinderrør og endedækselstruktur med gevindlåsedesign forenkler demontering, montering og daglig vedligeholdelse. Det innovative 4-vejs rørlayout (90° interval) giver ultrahøj frihed til installation og rørføring, løser installationsflaskehalsen med snævert udstyrsplads og understøtter diversificerede mekaniske layoutskemaer.

  1.4 Diversificerede bevægelsestyper for fuld scenariedækning

     • Dobbeltvirkende (CG3B): Dobbelt-ende luftindtag frem- og tilbagegående bevægelse, den mest universelle standardtype til konventionel automatiseret lineær kørsel.

     • Enkeltvirkende (CG3S/T): S = Spring tilbage, T = Spring forlænge; automatisk nulstilling efter strømsvigt for sikkerhedsaflåsning og nød-nulstilling.

     • Dobbeltstang (CG3W): Dual-end stang synkron bevægelse, fordoblet effektiv slaglængde og fremragende torsionsmodstand til specielle koblings- og positioneringsmekanismer.

     • Ikke-roterende stang (CG3K): Sekskantet anti-torsion stempelstang, nul rotation under drift for at garantere høj præcision gentagen positionering.

  1.5 Optimeret buffer & high-end tætningssystem

     Standard gummibuffer med høj elasticitet (N) til grundlæggende stødabsorbering og støjreduktion; valgfri A-type luftbuffer til hyppig drift ved høj hastighed for at eliminere slutpåvirkning og forlænge levetiden. Udstyret med lavfriktionskomposittætningsring og indbygget olielagerrille har cylinderen ultralavt starttryk, stabil drift og oliefri vedligeholdelsesydelse med en levetid på over 8 millioner cyklusser.

  1.6 Intelligent induktionskonfiguration

     CDG3-modellen leveres med indbygget magnetisk ring, kompatibel med M9B/A93/Z73-seriens magnetiske kontakter til realtidsregistrering af stempelposition og PLC automatisk signalforbindelseskontrol; CG3 ikke-magnetisk version er anvendelig til simpel cyklisk bevægelse uden krav til positionsdetektering.

2. Komplet modelnavneregler og ordreeksempler

 1. Typisk modelstruktur: CDG3BN25-100Z

  2. Eksempler på standardordre

     • Magnetisk dobbeltvirkende kvindetrådsmodel: CDG3BN32-200Z (φ32 boring, 200 mm slaglængde, magnetisk udstyret, indvendigt stangende gevind)

     • Magnetisk enkeltvirkende fjederreturmodel: CDG3S40-100Z (φ40 boring, 100 mm slaglængde, enkeltvirkende fjeder nulstilling, magnetisk udstyret)

     • Magnetisk ikke-roterende præcisionsmodel: CDG3K50-150Z (φ50 boring, 150 mm slaglængde, sekskantet anti-torsionsstang)

3. Tekniske kerneparametre (standardtype)

4. 0,5 MPa Teoretisk Thrust & Tension Data

  4.1 Dobbeltvirkende (CG3B) tryk- og spændingstabel

  4.2 Enkeltvirkende (CG3S Spring Return) præstationstabel

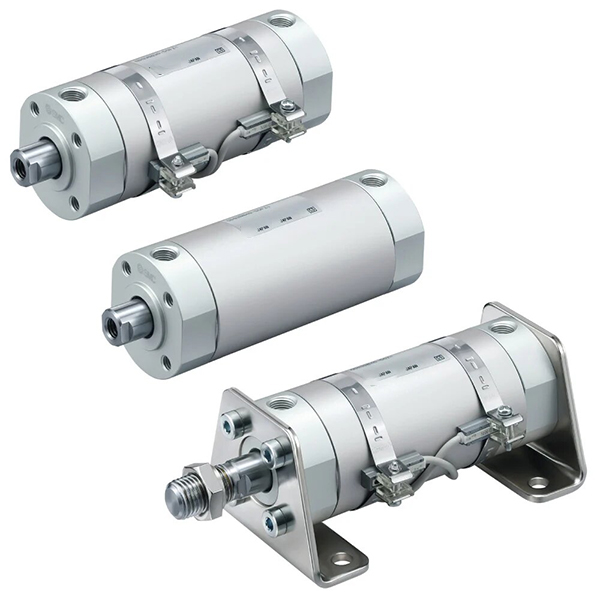

5. Monteringstyper og afledte modeller

 5.1 Diversificerede universelle monteringsmetoder

     • B Grundlæggende type: Direkte installation via endedækselgevind, den mest universelle og omkostningseffektive monteringsmetode til standard lineær kørsel.

     • L Fodmontering: Fastgjort med aksialt fodbeslag, specielt designet til lateral installation og horisontale fastgørelsesscenarier.

     • F/G Flangemontering: Stang-side / stang-fri sideflange flad montering til lodret fast positionering og tung belastning stabilisering.

     • C/D gaffelbeslag: Enkelt gaffel/dobbelt gaffelforbindelse, velegnet til sving- og koblingsmekanismer.

     • E Trunion Mount: Stangløs montering af sidetap, ideel til vendende og svingende arbejdsforhold.

  5.2 Kerneafledte serier

     • CDG3B: Magnetisk dobbeltvirkende type (standard mainstream model)

     • CDG3S/T: Magnetisk enkeltvirkende type (fjederretur / fjederforlængelse)

     • CDG3W: Magnetisk dobbelt stang dobbeltvirkende type

     • CDG3K: Magnetisk ikke-roterende sekskantet stang type

     • CDG3R: Ultratynd direkte monteringstype til ekstremt pladsbegrænsede udstyrsstationer

6. Sammenligning af CG3 vs CG1 selektion

7. 3-trins guide til hurtig valg

     1. Borevalg: Vælg den passende borestørrelse i henhold til den faktiske lastvægt, reserver ikke mindre end 50 % sikkerhedsmargin. Prioriter CG3-serien til let belastning og pladsbegrænsede arbejdsforhold.

     2. Slagvalg: Indstil faktisk arbejdsslag plus 10~20 mm sikkerhedsmargin. Følg standard slaglængderegler: dobbeltvirkende ≤300 mm, enkeltvirkende ≤100 mm.

     3. Funktionel konfiguration: Vælg B for konventionel dobbeltvirkende frem- og tilbagegående bevægelse; S for enkeltvirkende fjeder-nulstilling sikkerhedsscenarier; K for høj præcision anti-torsion positionering. Vælg A-type luftbuffer til højhastighedsdrift (>500 mm/s) for at reducere stød og støj. Vælg CDG3 magnetisk model matchet med M9B/A93-kontakter til positionsdetektering i realtid og automatisk kontrol.

Resumé af én sætning

     Den nye generation af SOLH CG3 ultrakort letvægtscylinder har ultrakompakt letvægtshus, højhastigheds-støjsvag drift, oliefri vedligeholdelsesfri ydeevne og diversificerede monteringsmetoder, der giver høje omkostninger og pladsbesparende lineære bevægelsesløsninger til mellem- og letbelastning højfrekvent automatiseret udstyr.
