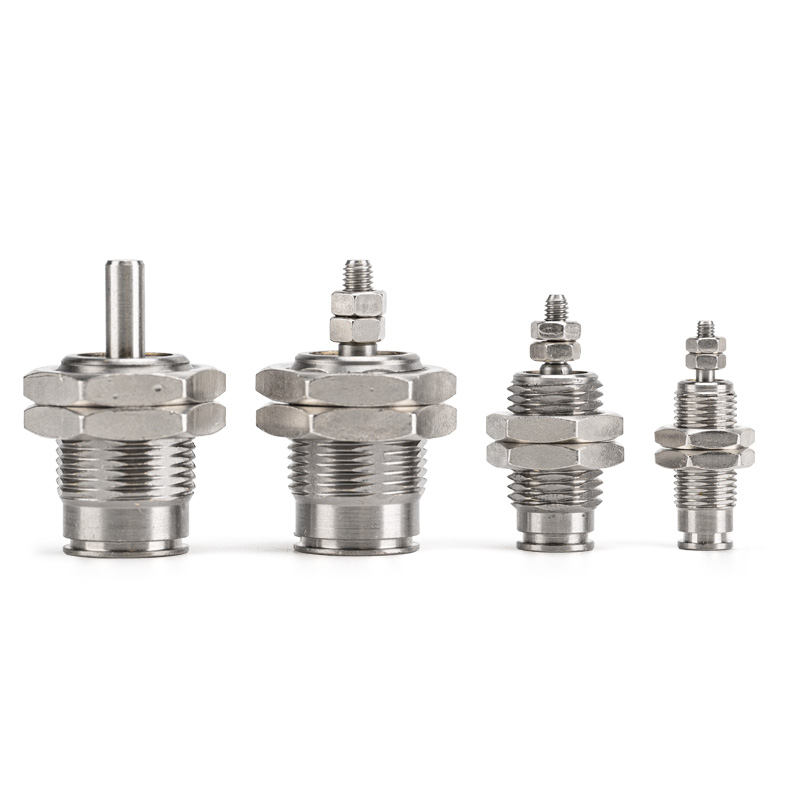

CJP Series Single Acting Pin Cylinder (Short-Stroke Micro Cylinder)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CJP-serien er en enkeltvirkende fjederreturstiftcylinder. Kerneegenskaber: ultrakort krop, minimal installationsfodaftryk, ensrettet tryk og automatisk fjedernulstilling ved luftafbrydelse. Velegnet til ensrettet præcision push-pull bevægelse under begrænset plads, let belastning og højfrekvente kortslagsstationer. Det er en klassisk model til miniature-envejskørsel.

Kernestruktur og designfunktioner

     -- Drive Mode: Enkeltvirkende (fjederretur). Forlæng ved lufttilførsel; trækkes automatisk tilbage med fjeder uden lufttryk for sikker drift.

     -- Borestørrelser: Ø4 / 6 / 10 / 16 mm, dækker mikro til let nyttelastområde (0,1~3 kg).

     -- Struktur: Krop af hård anodiseret messing, stempelstang i rustfrit stål, ingen indbygget pude. Ekstra kort omrids, tilgængelig til panelmontering eller planindstøbning i udstyr.

     -- Monteringstyper: To kernekonfigurationer — Panelmontering (B) og Flush Mount (S).

     -- Materiale og tætning: Messinghus + NBR tætninger, oliefri drift, kompatibel med rene og let olierede miljøer. Mekanisk levetid ≥3 millioner cyklusser.

     -- Sensormulighed: CDJP-variant med indbygget magnetring, understøtter en magnetisk kontakt til udvidet positionsdetektion.

Komplet modelkodningsregel

   1. Modeleksempel:CJPB6-10

   2. Eksempler på standardordrereference

     -- CJPB4-5: Boring 4, slag 5, panelmontering, ingen magnetisk ring

     -- CDJPS10-15: Boring 10, slaglængde 15, indbygget montering, indbygget magnet

     -- CJPB6-10H4: Boring 6, slaglængde 10, panelmontering, OD4 push-in forbindelse

Universal Core tekniske specifikationer (0,5 MPa, enkeltvirkende fjederretur)

Kerne konkurrencefordele

   1. Ultrakompakt kontur sparer installationsplads

     -- Ekstra kort krop understøtter planindstøbning inde i maskiner eller panelmontering, skærer optaget plads med op til 50 % sammenlignet med standardcylindre, ideel til ekstremt begrænsede stationer.

   2. Ensrettet tryk med strøm-sluk-nulstilling

     -- Fjedertilbagetrækning aktiveres, når lufttilførslen afbrydes. Sikker til fastspænding, udkastning og stoppositionering af ensrettede bevægelser.

   3. Hurtig respons og stabil højfrekvent drift

     -- Pudefri lavfriktionsforsegling muliggør ensartet cykling ≥250 cpm til gentagne opgaver med korte slag.

   4. Oliefri drift & forlænget levetid

     -- Velegnet til rene værkstedsforhold. Messinghus og holdbar tætning garanterer ≥3 millioner vedligeholdelsesfrie cyklusser.

   5. Fleksibel monteringskonfiguration

     -- Panel og indbygget montering tilgængelig; stangenden kan være flad eller afrundet for at matche forskellige mekaniske designs.

Monteringsmuligheder og typiske industrielle applikationer

   1. Monteringsformularer

     - Panelmontering (B): Flange fastgjort på udstyrsoverfladen, praktisk til ekstern tryk- og trækbevægelse

     -- Flush Mount (S): Krop indlejret i udstyrsboring, kun stempelstang blotlagt for maksimal pladsbesparelse inde i maskineri

   2. Typiske anvendelsesscenarier

     -- 3C & elektronik: Mikrodel fastspænding, spånudkastning, miniature jigdrev, test af knap holdbarhed

     -- Præcisionsinstrumenter: Miniventilomskiftning, fiberpositionering, instrumentfinjustering, stop med kort slag

     -- Generel automatisering: Højfrekvent læsning/aflæsning, etiketafrivning, mikrokomponentoverførsel, ensrettet fastspænding

     - Medicinsk udstyr: Miniature instrumentforlænger, mikrovæskefremdrift, præcisionspositioneringsenheder

3-trins guide til hurtig valg

   1. Borevalg baseret på nyttelast

      -- Ø4 ≤0,3kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Reserve ≥50 % sikkerhedsmargin.

   2. Bekræftelse af slagtilfælde

     -- Standard slaglængde: 5/10/15 mm. Kortere slag giver mere stabil højfrekvent ydeevne.

   3. Konfigurationsmatchning

     -- Positionsfeedback: Vælg CDJP med indbygget magnet plus én M9B-switch for at overvåge forlænget position.

     -- Monteringslayout: Indbygget montering (S) til intern udstyrsinstallation; panelmontering (B) til overflademontage.

Resumé af én sætning

     SOLH CJP enkeltvirkende fjederretur mikrostift pneumatisk cylinder tilbyder ultrakort kompakt krop med panel og indlejrede monteringsmuligheder; CDJP-versionen understøtter magnetisk kontaktdetektering, ideel økonomisk miniatureaktuator til ensrettet kortslagsudkastning, fastspænding og positioneringsopgaver i 3C med begrænset plads, præcisionsinstrument og medicinsk automationsudstyr.
