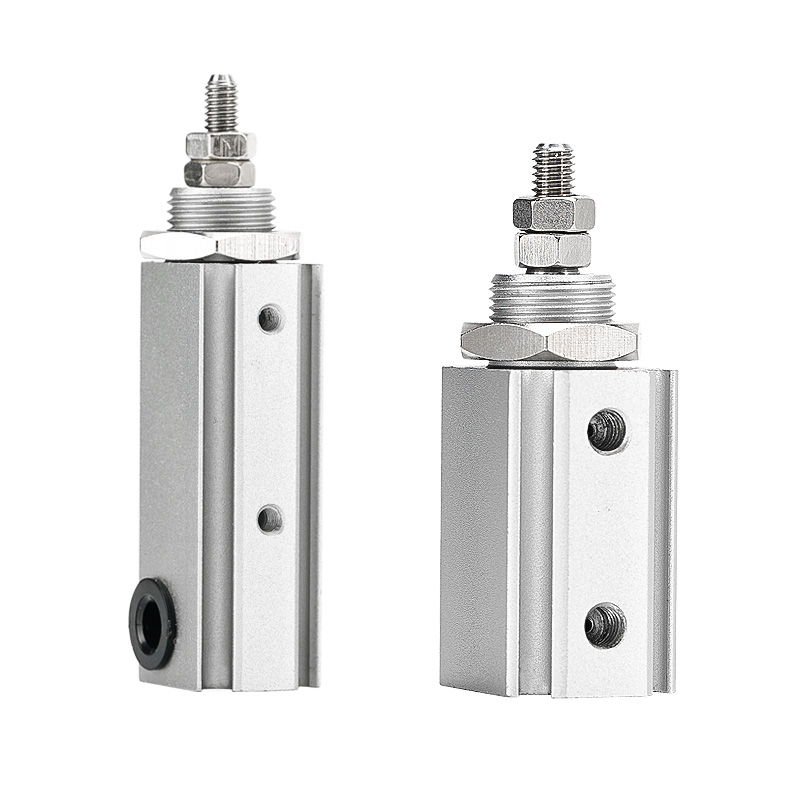

CJP2 Series Pin Cylinder (dobbeltvirkende)

CJP2-serien dobbeltvirkende stiftcylinder (kompakt mikrocylinder)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CJP2-serien er en kompakt dobbeltvirkende stiftcylinder. Kernefordele: ultrakort krop, letvægtsstruktur, stabil tovejstryk og pålidelig højfrekvent drift. Designet til tovejs præcision push-pull bevægelse inden for begrænset plads, mellemstore mikrobelastninger og højcyklus automatiserede stationer. Det er den almindelige model for mikro tovejs lineære kørselsapplikationer.

Kernestruktur og designfunktioner

     -- Køretilstand: Dobbeltvirkende (lufttilførsel til både forlængelse og tilbagetrækning). Boringsområde: Ø4 / 6 / 10 / 16 mm, dækker mikro til små nyttelaster.

     -- Struktur: Ekstruderet aluminiumskrop (opgraderet fra traditionel messingversion), 55% ~ 65% lettere vægt. Udstyret med gummipuder i begge ender for at reducere stød og støj.

     -- Alsidig montering: 6 monteringskonfigurationer til rådighed: basistype, panelmontering, flangemontering, fodmontering, tapmontering og gaffelmontering til montering i flere retninger.

     -- Sensorkompatibilitet: Alle specifikationer bygget med magnetisk ring, understøtter installation af to magnetiske kontakter, inklusive minimal Ø4-boring og 5 mm slaglængde uden ekstra beslag.

     -- Materiale og tætning: Hård anodiseret aluminium + NBR tætninger, oliefri drift, velegnet til rene eller let olierede miljøer. Mekanisk levetid ≥3 millioner cyklusser.

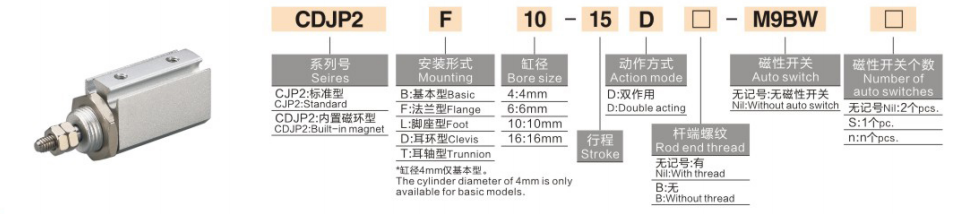

Komplet modelkodningsregel

  1. Modeleksempel: CDJP2B10-15D-M9B

   2. Eksempler på standardordrereference

     -- CJP2B6-20D: Boring 6, slag 20, dobbeltvirkende basistype, ingen magnetisk ring

     -- CDJP2F4-10D: Boring 4, slag 10, panelmontering, indbygget magnetring

     -- CDJP2B16-30D-2M9B：Borning 16, slaglængde 30, basistype, udstyret med to M9B-kontakter

Universal Core tekniske specifikationer (@0,5 MPa, dobbeltvirkende)

Kerne konkurrencefordele

   1. Ultrakort letvægts krop

     -- Samlet længde forkortet med 6~9,5 mm sammenlignet med ældre CJP-model, vægt reduceret 55%~65%, perfekt til ultra-begrænset installationslayout.

   2. Stabil tovejs output

     -- Dobbeltvirkende design uden returfjeder. Tovejstryk er 30%~50% højere end tilsvarende enkeltvirkende cylindre, velegnet til 100g ~ 5kg nyttelast.

   3. Højfrekvent og lav støjdrift

     -- Gummipude + lavfriktionsforsegling. Driftshastighed 50~500mm/s, stabil over 200cpm, stødstøj ≤60dB.

   4. Multiple montering & fuld magnetisk ring standard

     -- 6 monteringsformer tilpasser sig komplekst værktøjslayout. Magnetisk ring udstyret til alle størrelser, selv minimal Ø4-boring understøtter to magnetiske kontakter til bekvem positionsovervågning.

   5. Oliefrit design & lang levetid

     -- Kompatibel med rene produktionslinjer. Krop af hærdet aluminium og slidbestandige tætninger sikrer stabil drift over ≥3 millioner cyklusser.

Monteringsmuligheder og typiske industrielle applikationer

    1. Monteringsformularer

     -- Basistype (B): Aksial fastgørelse af ende udvendigt gevind til lige push-pull

     -- Paneltype (F): Krop indlejret i udstyrspanel til ultratynd layout

     -- Flangetype (L): Stangsideflangefiksering til lodrette belastningsapplikationer

     -- Fodtype (T): Nederste fodbeslag til vandret lateral push-pull

   2. Typiske anvendelsesscenarier

     -- 3C Electronics: Mikrokomponentgreb, spånudkast, knap holdbarhedstest, miniature jigkørsel

     -- Præcisionsudstyr: Mikroventilomskiftning, fiberpositionering, instrumentfinjustering, miniature skyderaktivering

     -- Generel automatisering: Højfrekvent læsning/aflæsning, etiketafrivning, overførsel af emner med kort slaglængde

     - Medicinsk udstyr: Lille instrument teleskopisk bevægelse, mikrovæskefremdrift, præcisionspositioneringsenheder

Sammenligning af udvalg: CJP2 VS CJ1 VS CJP mikrocylindre

3-trins guide til hurtig valg

   1. Borevalg baseret på nyttelast

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Reserve ≥30 % sikkerhedsmargin.

  2. Bekræftelse af slagtilfælde

     -- Vælg slag i henhold til den nødvendige vandring; prioritere kortere slag for stabil højfrekvent cykling.

   3. Konfigurationsmatchning

     -- Positionskontrol med lukket sløjfe: Udstyr to M9B magnetiske kontakter til tovejs positionsfeedback.

     -- Installationslayout: Paneltype (F) til indlejret udstyr; basistype (B) til samling med aksial gevind.

Resumé af én sætning

     SOLH CJP2 kompakt dobbeltvirkende pneumatisk stiftcylinder har ultrakort letvægtskrop, tovejs stabilt tryk, gummipude og 6 monteringsvarianter; CDJP2-version indbygget magnetisk ring kompatibel med M9-seriens kontakter, ideel mikro lineær aktuator til tovejs korttakts push-pull opgaver i 3C, præcisionsinstrumenter og medicinsk automationsudstyr.
