CM3 Series Kort Rustfri Stål Mini Cylinder | Ny generation af ultrakompakt pneumatisk cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

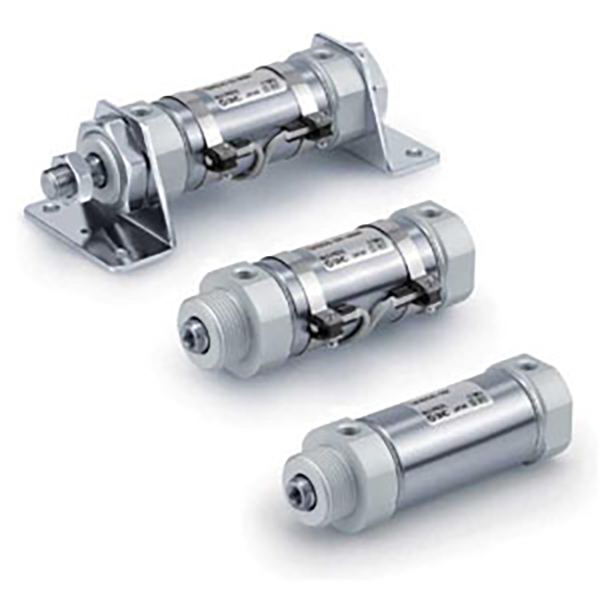

     SOLH CM3/CDM3-serien er en ny generation af korte minicylindre i rustfrit stål, der er optimeret som en opgraderet erstatning for den traditionelle CM2-serie. Den dækker borestørrelser fra φ20 til φ40, med en maksimal totallængdereduktion på 29 mm og 21 % lettere vægt sammenlignet med CM2. Med ultrakompakt krop, fuld 304 rustfri stålkonstruktion, oliefri drift og 4-vejs rørdesign, tilpasser den sig perfekt til pladsbegrænsede, fugtige, svage syre- og baser samt rene arbejdsforhold. Udbredt i fødevare-, medicin-, elektronik- og emballageindustrien til lineære bevægelsesopgaver med medium belastning.

  1.1 Standard & Premium materialekonstruktion

     Fuldt i overensstemmelse med JIS B 8356 udskiftelige standarder. Hele cylinderrøret, stempelstangen og endedækslerne anvender 304 rustfrit stål af høj kvalitet, hvilket giver fremragende rustsikker og korrosionsbestandig ydeevne. Den fungerer stabilt i fugtige miljøer, svage syre/svage alkaliske arbejdsforhold og rene produktionsværksteder med stærk miljøtilpasningsevne.

  1.2 Integreret ultrakompakt struktur

     Ved at vedtage endedækselgevindlåsning og integreret cylinderrørstruktur er den samlede størrelse minimeret betydeligt. Det innovative 4-vejs rørdesign (90° interval) giver ultrahøj monteringsfrihed, løser installationsdilemmaet med smal udstyrsplads og realiserer fleksibelt layout af automatiserede stationer.

  1.3 Diversificerede bevægelsestyper for fuld scenariedækning

     • Dobbeltvirkende (CM3B) : Dobbelt-ende luftindtag frem- og tilbagegående bevægelse, den mest universelle type til standard automatiseret lineær kørsel.

     • Enkeltvirkende (CM3S/T) : S = Spring tilbage, T = Spring forlænge; automatisk nulstilling efter sluk for sikkerhedsprioritetsscenarier.

     • Dobbeltstang (CM3W) : Dual-end stangudgang, synkron stabil bevægelse og dobbelt effektiv slaglængde til specielle koblingsmekanismer.

     • Ikke-roterende stang (CM3K) : Sekskantet anti-torsionsstempelstang, nulrotation under drift for højpræcisionspositioneringskrav.

  1.4 High-End-forsegling og lang levetid

     Udstyret med tovejs tætningsring med lav friktion og indbygget olielagerrille, har cylinderen ultralavt starttryk og stabil drift. Standard oliefrit smøredesign opfylder rene industristandarder. Den optimerede slidbestandige struktur sikrer en levetid på mere end 8 millioner cyklusser, hvilket i høj grad reducerer udstyrsvedligeholdelsesfrekvensen.

  1.5 Fleksibel buffer- og induktionskonfiguration

     Standard gummibuffer til grundlæggende stødabsorbering og støjreduktion; valgfri A-type luftbuffer til hyppig drift ved høj hastighed for at eliminere endepåvirkning. CDM3-modellen leveres med indbygget magnetisk ring, kompatibel med M9B/A93/Z73-seriens magnetiske kontakter til real-time positionssignalfeedback og PLC automatisk koblingskontrol; CM3 ikke-magnetisk version til enkel cyklisk bevægelse.

2. Komplet modelnavneregler og ordreeksempler

  1. Typisk modelstruktur: CDM3B25-100Z

 2. Eksempler på standardordre

     • Magnetisk dobbeltvirkende model: CDM3B32-50Z (φ32 boring, 50 mm slaglængde, indbygget magnetisk ring, dobbeltvirkende)

     • Enkeltvirkende Spring Return Model: CDM3S20-25Z (φ20 boring, 25 mm slaglængde, fjeder nulstilling)

     • Ikke-roterende præcisionsmodel: CDM3K40-100Z (φ40 boring, 100 mm slaglængde, sekskantet anti-torsionsstang)

3. Tekniske kerneparametre (standardtype)

4. 0,5 MPa Teoretisk Thrust & Tension Data

 4.1 Dobbeltvirkende (CM3B) tryk- og spændingstabel

  4.2 Enkeltvirkende (CM3S fjederretur) præstationstabel

5. Monteringstyper og afledte modeller

  5.1 Diversificerede monteringsmetoder

     • B Grundlæggende type: Direkte montering via endedækselgevind, den mest universelle og omkostningseffektive monteringsmetode.

     • L Fodmontering: Fastgjort med aksial fodbeslag for stabil vandret installation.

     • F/G Flangemontering: Stang-side / stangløs sideflangeinstallation til lodret fast positionering.

     • C/D gaffelbeslag: Enkelt gaffel / dobbelt gaffelforbindelse til sving- og koblingsscenarier.

     • E Trunion Mount: Stangløs sidetappstruktur til fleksibel svingbevægelse.

  5.2 Kerneafledte serier

     • CDM3B: Magnetisk dobbeltvirkende type (standard mainstream model)

     • CDM3S/T: Magnetisk enkeltvirkende type (fjederretur / fjederforlængelse)

     • CDM3W: Magnetisk dobbelt stang dobbeltvirkende type

     • CDM3K: Magnetisk ikke-roterende sekskantet stang type

     • CDM3R: Direkte ultratynd monteringstype til ekstreme pladsbegrænsede stationer

6. Sammenligning af CM3 vs CM2 selektion

7. 3-trins guide til hurtig valg

     1. Borevalg: Bekræft borestørrelse i henhold til den faktiske lastvægt, reserver ikke mindre end 50 % sikkerhedsmargin. Prioritér CM3-serien til middelkraftige, rene og korrosionsbestandige arbejdsforhold.

     2. Slagvalg: Faktisk arbejdsslag plus 10~20 mm sikkerhedsmargin. Følg standard slaglængderegler: dobbeltvirkende ≤300 mm, enkeltvirkende ≤100 mm.

     3. Funktionel konfiguration: Vælg B for konventionel dobbeltvirkende frem- og tilbagegående bevægelse; S for enkeltvirkende fjeder-nulstilling sikkerhedsscenarier; K til højpræcisions anti-torsion positioneringskrav.

Resumé af én sætning

     Den nye generation af SOLH CM3 minicylinder i rustfrit stål har ultrakompakt letvægtshus, 304 fuld rustfri korrosionsbestandighed, oliefri lang levetid og diversificerede monteringsmetoder, der giver høj stabilitet og pladsbesparende lineære bevægelsesløsninger med mellemtryk til fødevarer, medicinsk, elektronisk og emballage rent automatiseringsudstyr.
