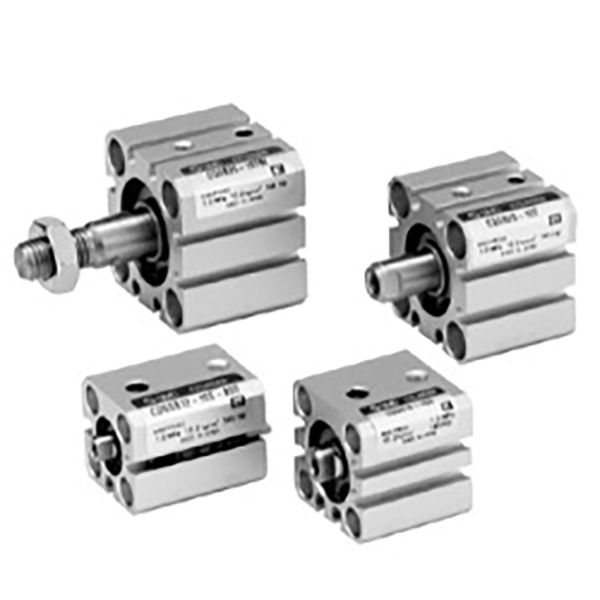

CQS-seriens kompakte tynde cylinder

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH CQS-seriens tynde kompakte cylinder er udskiftelig med SMC CQS-serien. Designet til begrænset installationsplads og højpræcisionsapplikationer med kort slag. Firkantet ultraslank krop, borestørrelse φ12~25mm, opgraderet højpræcisionsversion baseret på CQ2-serien. Udbredt i halvleder-, 3C-elektronik og præcisionsautomatiseringsarmaturer til fastspænding, skubbe og positionering.

Struktur og hovedfunktioner

     - Firkantet ultratynd krop, kortere samlet længde end CQ2-modellen;

     -- Hård anodiseret aluminium cylinder, forkromet stempelstang, høj stivhed;

     -- Komplette varianter: standard enkelt stang, tvilling stang, ikke-roterende stang, lang levetid XB24 version;

     -- CDQS indbygget magnet til positionssensordetektion; flersidede sensoråbninger, sensoren rager ikke ud uden for cylinderen;

     -- Fast gummipude i begge ender, ingen luftpude;

     -- Lavfriktionstætning med oliebeholder, oliefri drift, levetid ≥5 millioner cyklusser.

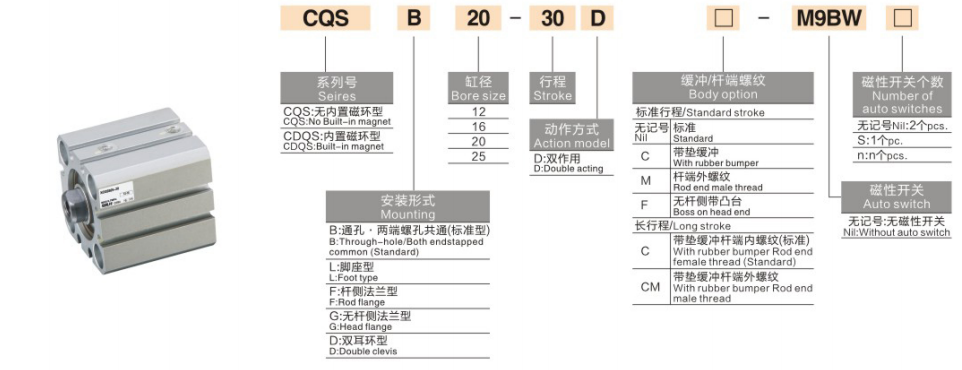

Modelkodningsregel

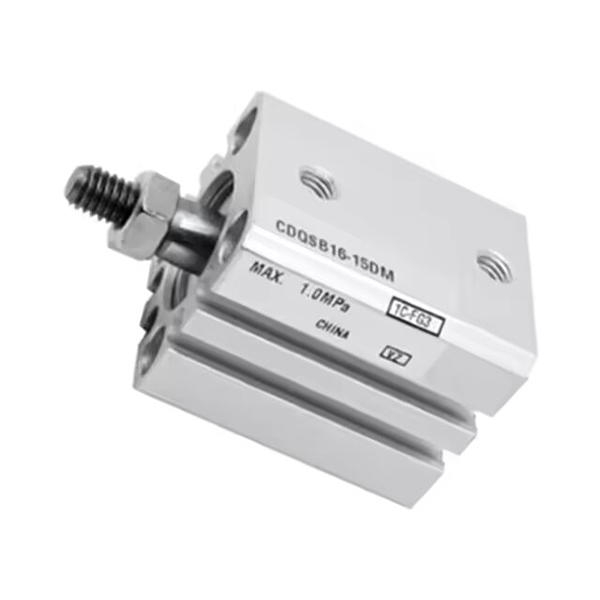

   1. Eksempel: CDQSB20-50D-M9BW

     -- C: Indbygget magnet (CDQS); nej C = ikke-magnetisk CQS

     -- DQS: Serienavn

     -- B = enkelt stang; W=tvillingstang; K=ikke-roterende stang; KW=dobbelt anti-rotationsstang

     -- 20: Borestørrelse 12/16/20/25 mm

     -- 50: Slaglængde 5~300 mm

     -- D: Ny standardstruktur

     -- M9BW: Mulighed for magnetisk afbryder

Tekniske specifikationer

Teoretisk fremdrift og trækkraft @0,5 MPa

Resumé af én sætning

     SOLH CQS ultrakompakt tynd pneumatisk cylinder med flere strukturelle varianter, høj stivhed og kort krop, ideel højpræcision kort-takts aktuator til begrænset plads 3C og halvleder automationsudstyr.
