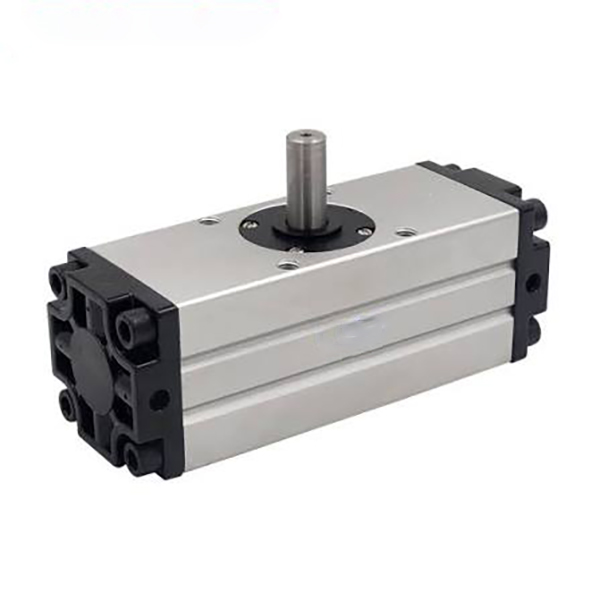

CRA1 Series Rack & Pinion Rotary Cylinder | Medium og kraftig svingcylinder med højt drejningsmoment

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

     SOLH CRA1-serien er en professionel medium og kraftig tandstangscylinder bygget til oscillerende bevægelser med højt drejningsmoment. Med to-stempel tandstangstransmission, valgfri justerbar luftpude, flere monteringstyper og forskellige udgangsakseltyper, dækker denne cylinder borestørrelser fra φ30 til φ100. Den tilpasser sig perfekt til scenarier med 10-50 kg tung belastning, herunder vending af emner, industriel ventildrift og tung stationsindeksering, og fungerer som den almindelige roterende løsning med høj stivhed til tunge automatiserede produktionslinjer.

  1.1 Tandstangsdrev med høj stivhed

     Ved at anvende dobbeltstempel synkron tandstangstransmissionsstruktur, leverer cylinderen et kraftigt drejningsmoment og enestående strukturel stivhed. Det overordnede slør styres inden for ≤1°, mens φ30-boringsversionen opnår nul slør. Det sikrer ultrahøj gentagelsespositioneringsnøjagtighed og stabil roterende bevægelse under tunge belastningsforhold.

  1.2 Super højt drejningsmoment

     Optimeret transmissionsstruktur realiserer brancheførende drejningsmomentydelse. Modellen med maksimal φ100 boring udsender 108N·m drejningsmoment ved 0,5 MPa lufttryk, hvilket fuldt ud opfylder høje drejningsmomentkrav til kraftig rotation af emnet, stor ventildrift og kraftigt udstyrsindeksering.

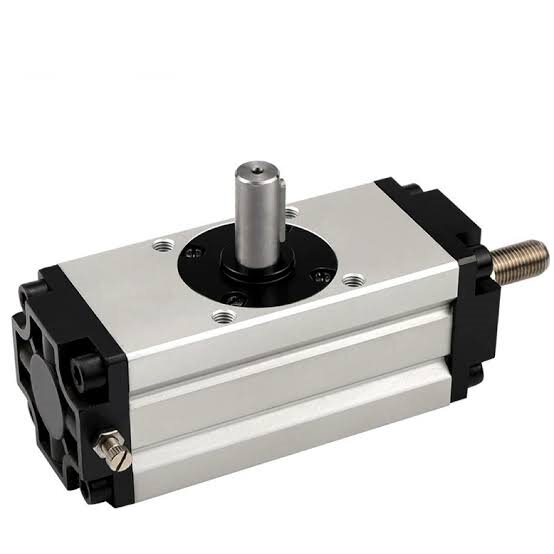

  1.3 Valgfri justerbar luftpude

     Z-type udstyret med dobbelt-ende justerbar luftbufferstruktur, som effektivt absorberer inertistød under højfrekvent start-stop-drift, reducerer mekaniske vibrationer og kørestøj og beskytter udstyr og arbejdsemner, mens den forbedrer den samlede driftsstabilitet og levetid.

  1.4 Forskellige monterings- og akselmuligheder

     • Monteringsstile: Basic (B), Fod (L), Flange (F) valgfri, understøtter fleksibel installation til forskellige udstyrsstrukturer og rumlayouts.

     • Skafttyper: Enkelt aksel (S), Dobbelt aksel (W), Nøglet aksel (Y) tilgængelig, kompatibel med forskellige belastningstilslutningsmetoder og krav til anti-slip momenttransmission.

  1.5 Kompakt og holdbar struktur

     Opgraderet optimeret struktur reducerer kropsbredden med 14 % sammenlignet med traditionelle gamle modeller, hvilket sparer installationsplads betydeligt. Designet med dobbeltsidede sensorriller til fleksibel montering af magnetkontakter i D-M9-serien. Hård anodiseret cylinderkrop og slidstærke tætningskomponenter garanterer langsigtet stabil drift.

  1.6 Oliefri og lang levetid

     Standard oliefri drift-design tilpasser sig til rene værksteder og generelle industrielle arbejdsforhold uden yderligere smørevedligeholdelse. Førsteklasses slidbestandige tætninger og anti-korrosionscylinderhus forlænger den kontinuerlige levetid i høj grad for hyppig cyklisk drift.

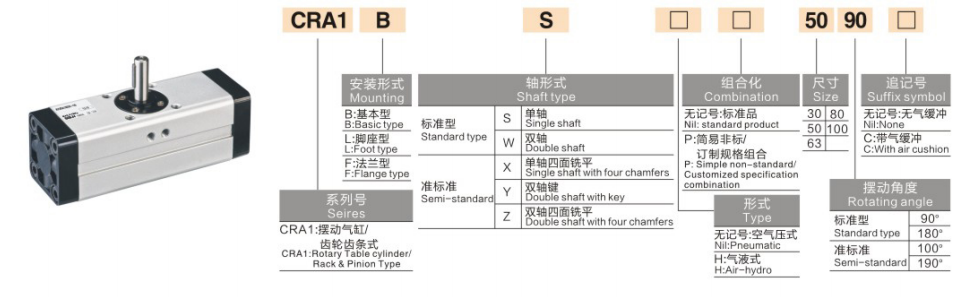

2. Komplet modelnavneregler og ordreeksempler

  1. Typiske modeleksempler: CRA1BS50-90Z, CDRA1BL80-180Z

  2. Eksempler på standardordre

     • Standard ikke-buffermodel: CRA1BS50-90 (φ50 boring, 90° sving, enkelt aksel, basistype, ingen magnetisk ring)

     • Heavy-Duty Buffer Model: CDRA1BL80-180Z (φ80 boring, 180° sving, dobbelt skaft, fodmontering, magnetisk ring & dobbelt luftpude)

3. Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grundlæggende specifikationer

     • Driftstilstand: Dobbeltvirkende tandstangsdrev

     • Arbejdsvæske: Trykluft (oliefri drift)

     • Omgivelsestemperatur: 0℃~60℃ (isfrit miljø)

     • Arbejdstryksområde: 0,1-1,0 MPa; Bevistryk: 1,5 MPa

     • Modreaktion: ≤1° (φ30 boring opnår nul tilbageslag)

     • Svingvinkeltolerance: 0~+4°

     • Buffertilstand: Ikke-buffer / Dual-end justerbar luftpude (Z-type)

     • Magnetisk kontakt: Kompatibel med D-M9-serien, dobbeltsidet rillemontering

  3.2 Key Performance Parameter Tabel (@0,5 MPa)

4. Retningslinjer for kernekonfiguration og valg

  4.1 Valg af borestørrelse (baseret på moment og belastning)

     • φ30: 3,5N·m drejningsmomentudgang, velegnet til mikro-mediumbelastning (≤10kg) applikationer såsom lille ventilomskiftning og miniature stationsindeksering.

     • φ50: 9,3N·m drejningsmomentydelse, ideel til let-medium belastning (10–20 kg) 90° vending af emnet og retningsbestemt positionering.

     • φ63: 17,0N·m drejningsmoment, perfekt matchende mellemlast (20–30 kg) tung stationsstyring og komponentrotationsopgaver.

     • φ80: 32,0N·m drejningsmomentydelse, anvendelig til mellemtung belastning (30–40 kg) stort værktøj og roterende positionering af fikstur.

     • φ100: 108N·m superhøjt drejningsmoment, dedikeret til tung belastning (40–50 kg) mekanisk rotation og store industrielle ventildriftsscenarier.

  4.2 Valg af svingvinkel

     • 90° standardvinkel: Designet til retvinklet vending og lodret styring, i vid udstrækning brugt til læsning/aflæsning af emner og ortogonal stationsskift.

     • 180° standardvinkel: Velegnet til halv-cyklus rotation og komplet vending af emnet, der realiserer tovejs stationspositionering og reversering.

     • 100° / 190° speciel vinkel: Brugerdefinerede ikke-standardvinkler til specialudstyr og personlige krav til stationsbevægelser.

  4.3 Valg af buffer og funktionel konfiguration

     • Z luftpude: Obligatorisk til højfrekvente og tunge arbejdsforhold, hvilket effektivt eliminerer slutpåvirkning, stabiliserer positioneringsnøjagtighed og reducerer driftsstøj.

     • CDRA1 Magnetic Ring Version: Indbygget magnetisk ring til D-M9-serien switch installation, understøtter real-time position signal feedback og automatiseret PLC linkage kontrol.

     • Tilpasning af skafttype: Enkelt aksel (S) til generelle universelle anvendelser; dobbelt aksel (W) til tovejs synkron kørsel; Nøglet aksel (Y) til høje krav til drejnings- og skridsikring.

5. Typiske anvendelsesscenarier

     • Kraftig vending af emnet: Pålidelig 90°/180° vending og positionering for 10-50 kg arbejdsemner på værktøjsmaskiner og automatiserede transportbånd, med høj stivhed og lavt slør for præcis gentagelsesbevægelse.

     • Industriel ventilkørsel: Anvendes til automatisk åbning og lukning og fjernstyring af rørledningsventiler med stor diameter, såsom butterflyventiler og kugleventiler, hvilket giver en stabil drivkraft med højt drejningsmoment.

     • Heavy-Duty automatiseret indeksering: Anvendes til 90°/180° præcisionsindeksering og fast positionering af tunge drejeborde og værktøjsholdere i montage- og detektionsstationer.

     • Tunge robotled: Fungerer som roterende drivenhed for tunge robotled og effektorer, der opfylder krav til høj stivhed og høj belastning præcise svingningskrav.

     • Logistik- og pakkeudstyr: Ideel til styring af kasser og paller med tunge materialer, stabling og positionering, tilpasning til langsigtede højfrekvente cykliske arbejdsforhold med tung belastning.

6. 3-trins guide til hurtig valg

     1. Bore bekræftelse: Beregn det faktiske drejningsmoment baseret på emnevægt og rotationsradius med en sikkerhedsfaktor ≥2. Vælg φ30 for ≤10 kg, φ50 for 10-20 kg, φ63 for 20-30 kg, φ80 for 30-40 kg, φ100 for 40-50 kg.

     2. Vinkel bekræftelse: Vælg 90° til retvinklet styring/vending, 180° til halv-cyklus reversering og 100°/190° specielle vinkler til tilpassede bevægelseskrav.

     3. Funktionsbekræftelse: Udstyr Z-luftpude til højfrekvent drift med tung belastning; vælg CDRA1 magnetisk version til signalfeedbackstyring; adopter Y-kilet aksel til anti-skrid forbindelse med højt drejningsmoment.

Resumé af én sætning

     SOLH CRA1-seriens roterende tandstangscylinder leverer superhøjt drejningsmoment, ultralavt slør og valgfri luftbufferydelse, hvilket giver høj stivhed, stabile og holdbare præcisionsroterende løsninger til 10-50 kg mellemstore og tunge industrielle vendinger, indeksering og ventildrift.
