CRQ2 Series Ultra-tynd Rack & Pinion Rotary Cylinder | Zero Backlash Compact Swing Cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt & kernefordele

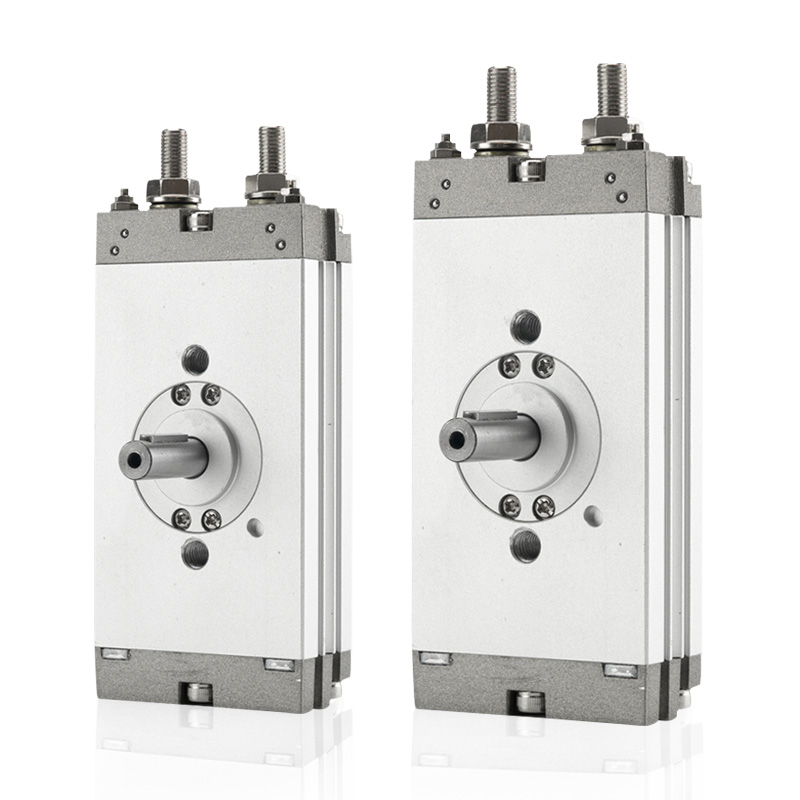

     SOLH CRQ2-serien er en ultratynd flad tandstangs- og tandhjulscylinder med dobbeltstemplet nul-backlash struktur. Med ultralav kropshøjde og integreret flangemonteringsdesign understøtter den 90°/180°/360° brede svingvinkler og dækker borestørrelser fra φ10 til φ40. Optimeret til pladsbegrænsede udstyrslayouts, leverer denne cylinder høj præcision og stabil roterende ydeevne til lette og mellemkrævende indekserings-, vende- og roterende stationer, og fungerer som den foretrukne kompakte roterende løsning til 3C, emballage- og medicinsk automationsudstyr.

2. Fuldstændige tekniske specifikationer

 2.1 Grundlæggende parametre

     • Borestørrelse: φ10/φ15/φ20/φ30/φ40 (ultra-tynd flad struktur)

     • Driftstilstand: Dobbeltvirkende tandstangsdrev

     • Arbejdstryksområde: 0,15-0,7 MPa; φ20/φ30/φ40 op til 1,0 MPa

     • Bevistryk: 1,05 MPa

     • Omgivelsestemperatur: 0℃~60℃ (isfrit miljø)

     • Smøring: Oliefri selvsmørende drift

     • Buffer konfiguration: φ10/φ15 kun med indbygget gummibuffer; φ20/φ30/φ40 med dobbelt gummibuffer + valgfri justerbar luftbuffer (suffiks C)

     • Vinkeljustering: Standard ±5° finjustering via endebolte

     • Magnetisk kompatibilitet: CDRQ2 indbygget magnetisk ring, kompatibel med D-M9B / D-A93 serie switche

  2.2 Teoretisk momenttabel (@0,5 MPa, N·m)

  2.3 Standard svingvinkel og justerbar rækkevidde

     • 90° sving: Justerbart område 80°~100°

     • 180° sving: Justerbart område 170°~190°

     • 360° udvidet sving: Justerbart område 350°~370° til specielle krav om fuld rotation

  2.4 Portstørrelsesspecifikation

     • φ10/φ15: M5×0,8

     • φ20/φ30/φ40: Standard Rc1/8; Valgfri G1/8 & NPT gevind

3. Modelnavneregler og ordreeksempler

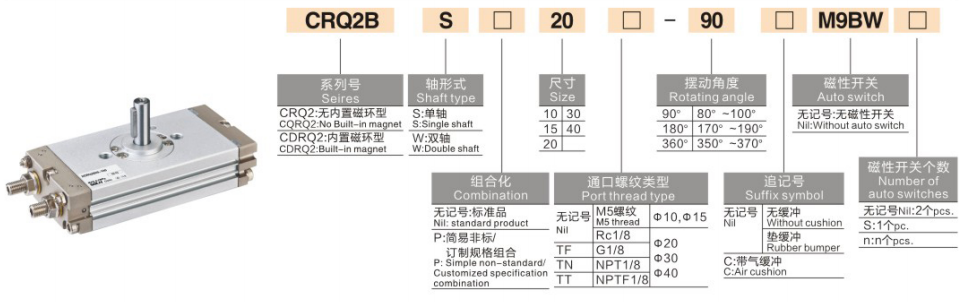

  1. Komplet modelstruktur: CDRQ2BS20-180C

  2. Typiske ordreeksempler

     • Standard ikke-buffermodel: CRQ2BW15-90 (Basic type, dobbelt aksel, φ15 boring, 90° sving, ikke-magnetisk, gummibuffer)

     • Højpræcisionsbuffermodel: CDRQ2BS40-180C (Magnetisk ring udstyret, enkelt aksel, φ40 boring, 180° sving, luftbuffer)

4. Strukturelle principper og kernestyrker

  4.1 Intern struktur og arbejdsprincip

     CRQ2-serien vedtager symmetrisk dobbelt-stempel dobbelt rack-indgrebsstruktur. Trykluft driver dobbelte stempler til synkron lineær bevægelse, som skubber tandstangen til at levere stabilt roterende drejningsmoment. Den integrerede flade krop kommer med indbygget buffermekanisme, endevinkeljusteringsbolte, enkeltsidet rørinterface og dobbeltsidede magnetiske kontaktriller. Den symmetriske kraftstruktur eliminerer rystelser og tilbageslag under drift, hvilket opnår ultrastabil højpræcision roterende positionering.

  4.2 Unikke kernefordele

     • Ultratynd flad krop: Ekstremt lav kropshøjde (17~37 mm), cylinderkroppen kan bruges direkte som en flange, hvilket eliminerer ekstra monteringsbeslag og sparer i høj grad lodret installationsplads.

     • Zero Backlash Design: Dobbelt-rack fuldmasket struktur realiserer nul-frirumsrotation, hvilket sikrer høj gentagelsespositioneringsnøjagtighed og jitterfri start-stop-drift.

     • Pæne rør og ledninger: Enkeltsidet luftinterface og dobbelte kontaktriller på samme side forenkler ledningsføring og rørlayout på stedet for en renere udstyrsstruktur.

     • Præcis vinkel finjustering: Standard ±5° justerbar svingvinkel tilpasser sig forskellige præcise positioneringskrav.

     • Diversificerede akselmuligheder: Valgfri enkelt aksel (universal) og dobbelt aksel (tovejsforbindelse) for at matche forskellige automatiske tilslutningstilstande.

5. Retningslinjer for installation og valg

  5.1 Installationstilstand

      Grundlæggende B Type: Bunden af ​​cylinderkroppen understøtter direkte montering med reserverede positioneringshuller. Det integrerede flangedesign kræver intet ekstra monteringstilbehør, med hurtig installation og høj positioneringsnøjagtighed.

  5.2 Kerneudvælgelseskriterier

     • Pladsbegrænsningsprioritet: Vælg CRQ2 ultratynde serie til scenarier med begrænset højde i lodret højde; vælg MSQ/HRQ-serien for tilstrækkelig installationsplads.

     • Efterspørgsel efter præcision og tilbageslag: Rack & pinion CRQ2 til nul-backlash høj præcision positionering; vingetype CRB2 til lavpris let-belastningsrotation i stor vinkel.

     • Bekræftelse af svingvinkel: Standard 90°/180° til konventionel vending/positionering; 360° forlænget type til fuld-cirkel rotation arbejdsforhold.

     • Buffer Matching: Vælg C luftbuffer til drift med høj hastighed og mellemtung belastning; standard gummibuffer opfylder lavhastighedskrav til let belastning.

     • Efterspørgsel efter signalfeedback: Vælg CDRQ2 magnetisk ringversion til PLC positionsdetektion og automatiseret forbindelseskontrol; CRQ2 ikke-magnetisk version til enkel roterende bevægelse uden signalfeedback.

6. Typiske anvendelsesscenarier

     • 3C og elektronikindustrien: Vipning af printkort, spånsortering, lille armaturrotation og præcis komponentpositionering.

     • Emballage- og trykudstyr: Etiketudsving, placering af boksforsegling, skærmafbøjning og kontinuerlig pakkelinjeretningsskift.

     • Kompakte automationsstationer: Miniatureventilskift, præcis indekseringspositionering og roterende betjening i snævert udstyrsrum.

     • Medicinsk og præcisionsmaskineri: Lille manipulatorrotation, præcisions vipning af medicinsk tilbehør og miniautomatiserede roterende platforme.

7. CRQ2B vs CDRQ2B sammenligningstabel

Resumé af én sætning

     SOLH CRQ2-seriens ultratynde rotationscylinder uden slør har fladt integreret flangedesign, flervinklet justerbar rotation og pladsbesparende installation, hvilket giver højpræcision, stabile og kompakte rotationsløsninger til lette og mellemstore snævre automatiserede vende- og indekseringsstationer.
