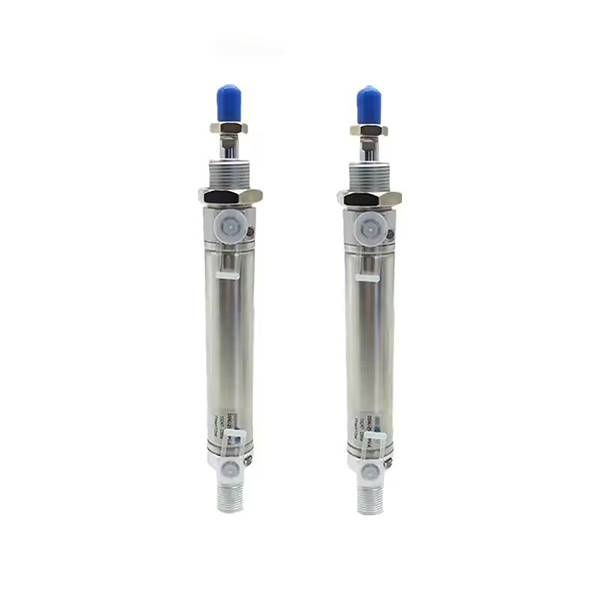

DSNU Series Rustfri Stål Mini Cylinder | ISO 6432 Standard korrosionsbestandig pneumatisk cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

     SOLH DSNU-serien er en højtydende mini pneumatisk cylinder i rustfrit stål, der er fuldt kompatibel med ISO 6432 og CETOP RP52P internationale standarder. Den dækker et boringsområde fra φ8 til φ63 mm, og byder på fuldt SUS304 rustfrit stål cylinderrør og stempelstang, selvjusterende pneumatisk dæmpning, overlegen korrosionsbestandighed og ultralang levetid. Kompatibel med FESTO DSNU, SMC CM2 og Airtac MG-serien, det er meget udbredt i fødevare-, farmaceutiske, elektroniske, emballage-, tekstil- og specielle automatiserede scenarier med fugtige, svage syrer og svage alkaliske arbejdsforhold.

  1.1 Global standard og fuld udskiftelighed

     Fremstillet i nøje overensstemmelse med ISO 6432 og CETOP RP52P universelle industristandarder, er alle monteringsdimensioner og grænsefladespecifikationer globalt forenede. Det opnår fuldstændig udskiftelighed med mainstream internationale mærke minicylindre, understøtter nul-modifikation udskiftning og batch opgradering af standard automatiseret udstyr.

  1.2 Fuld rustfrit stål korrosionsbestandig struktur

     Vedtagelse af premium SUS304 rustfrit stål cylinderrør og stempelstang, matchet med smedet aluminiumslegering endedæksler. Den integrerede materialestruktur leverer fremragende rustsikker, anti-korrosions- og højstyrkeydelse, perfekt tilpasset barske miljøer såsom høj luftfugtighed, støv, svag syre og svag alkali, der langt overgår almindelige aluminiums minicylindre i holdbarhed.

  1.3 Rullekrympet fast struktur

     Vedtagelse af professionel rullekrympningstætningsteknologi til endedækselforbindelse med tæt og fast overordnet struktur, enestående vibrationsmodstand og stabil drift. Den strømlinede runde lige form har enkel struktur og praktisk daglig demontering og vedligeholdelse, hvilket reducerer senere driftsomkostninger.

  1.4 Diversificerede bevægelses- og korte kompakte muligheder

     • DSNU Dobbeltvirkende: Dobbelt-ende luftindtag frem- og tilbagegående bevægelse, den mest universelle standardtype til konventionel lineær automatisering.

     • DSNU-...-P Enkeltvirkende (Push Out): Fjeder push-out struktur, automatisk forlængelse efter strømsvigt til sikkerhedsnulstillingsscenarier.

     • DSNU-...-R Single Acting (Pull Back): Fjederreturstruktur, automatisk tilbagetrækning efter strømsvigt til beskyttende positioneringsmekanismer.

     • DSNU-...-PPV selvjusterende pude: Dual-end intelligent selvjusterende pneumatisk buffer, ingen manuel justering nødvendig, velegnet til fuld trykområde højhastighedsdrift.

     • DSNU-S Short Type: 35 mm kortere i samlet længde og 40 % smallere i bredden end standardtypen, tilpasset til installationsscenarier med ultrasnæver plads.

  1.5 Opgraderet pude & lavfriktionsforseglingssystem

     Standard udstyret med elastisk bufferpude (P) til grundlæggende støj- og stødreduktion; valgfri innovativ PPV selvjusterende luftpude, der tilpasser sig 0,1~1,0MPa fuldt trykområde med automatisk adaptiv buffering til hyppig bevægelse i høj hastighed. Udstyret med tovejs lavfriktionskomposittætning og indbygget olielagerrille har cylinderen ultralavt starttryk, stabil oliefri drift og en levetid på over 8 millioner cyklusser.

  1.6 Præcisionsmagnetisk induktionskonfiguration

     Valgfri indbygget magnetisk ring (A-kode) er kompatibel med FESTO SMT og SMC M9B-seriens magnetiske kontakter, der realiserer nøjagtig stempelpositionsdetektion i realtid og PLC-signalforbindelseskontrol, understøtter automatisk cykluspositionering og intelligent overvågning.

2. Komplet modelnavneregler og ordreeksempler

 1. Typisk modelstruktur: DSNU25-100-PPV-A-MQ

  2. Eksempler på standardordre

     • Dobbeltvirkende PPV-pude magnetisk model: DSNU32-75-PPV-A-MQ (32 mm boring, 75 mm slaglængde, lateral flangemontering, magnetisk udstyret)

     • Kort type dobbeltvirkende elastisk pudemodel: DSNU-S20-50-P-A (20 mm boring, 50 mm slaglængde, ultrakompakt kort krop, magnetisk udstyret)

     • Enkeltvirkende Spring Return Model: DSNU16-30-R-P-A (16 mm boring, 30 mm slaglængde, fjeder nulstilling, magnetisk udstyret)

3. Tekniske kerneparametre (standardtype)

4. 0,5 MPa Teoretisk Thrust & Tension Reference Chart (Enkeltstang)

  4.1 Dobbeltvirkende (DSNU) præstationsdata

  4.2 Single Acting (DSNU-R Spring Return) Performance Data

5. Monteringsformularer og afledte modeller

  5.1 Diversificerede universelle monteringsmetoder

     • MQ Lateral Port Flange: Standard flange fast montering med sideluftindtag, den mest universelle type til konventionel automatiseringslayout

     • MA aksial portflange: Aksialt luftindtagsdesign, specielt tilpasset til begrænset aksial installationsplads

     • MH direkte montering: Endedæksel direkte fikseringsstruktur, ultratynd krop til installation med snæver plads

     • KP Spændeenhed: Indbygget låsefunktion til vilkårlig fastgørelse af slagposition og anti-offset positionering

     • FA/FB For/Bag Flange: Forreste og bagerste flad flangefiksering, fuldt kompatibel med ISO-standard monteringstilbehør

  5.2 Kerneafledte serier

     • DSNU Standard: Universal dobbeltvirkende type med elastik eller luftbuffer til generel automatisering

     • DSNU-S Short Type: Kompakt forkortet krop, eksklusivt til installationsscenarier med ultrasnæver plads

     • DSNU-…-P/R Enkeltvirkende: Fjeder push-out / fjeder retur enkeltvirkende modeller for sikkerhedsnulstilling af arbejdsforhold

     • DSNU-...-PPV selvjusterende pude: Intelligent adaptiv buffering, foretrukket til hyppig cyklisk drift med høj hastighed

6. Sammenligning af DSNU vs CM2 vs MG

7. 3-trins guide til hurtig valg

     1. Borevalg: Vælg den passende borestørrelse i henhold til den faktiske lastvægt, reserver mere end 50 % sikkerhedsmargin. Prioritér DSNU-serien til højhastighedsdrift, korrosionsbestandighed og internationale standardkrav.

     2. Slagvalg: Faktisk arbejdsslag plus 10~20mm sikkerhedsmargin; følg standard slaggrænser: dobbeltvirkende ≤500 mm, enkeltvirkende ≤150 mm.

     3. Funktionel konfiguration: Vælg PPV selvjusterende luftpude til højhastighedsdrift (>500 mm/s); vælg DSNU-S kort type for smal installationsplads; match A magnetisk ring + SMT/M9B kontakter til automatisk positionsregistrering.

Resumé af én sætning

     SOLH DSNU ISO 6432 rustfrit stål minicylinder har fuld korrosionsbestandig rustfri stålstruktur, selvjusterende intelligent buffering, oliefri lang levetid og diversificerede monteringsmuligheder, der fungerer som en højstandard universel minicylinderløsning til fødevare-, farmaceutisk, elektronisk og barskt miljøautomationsudstyr.
