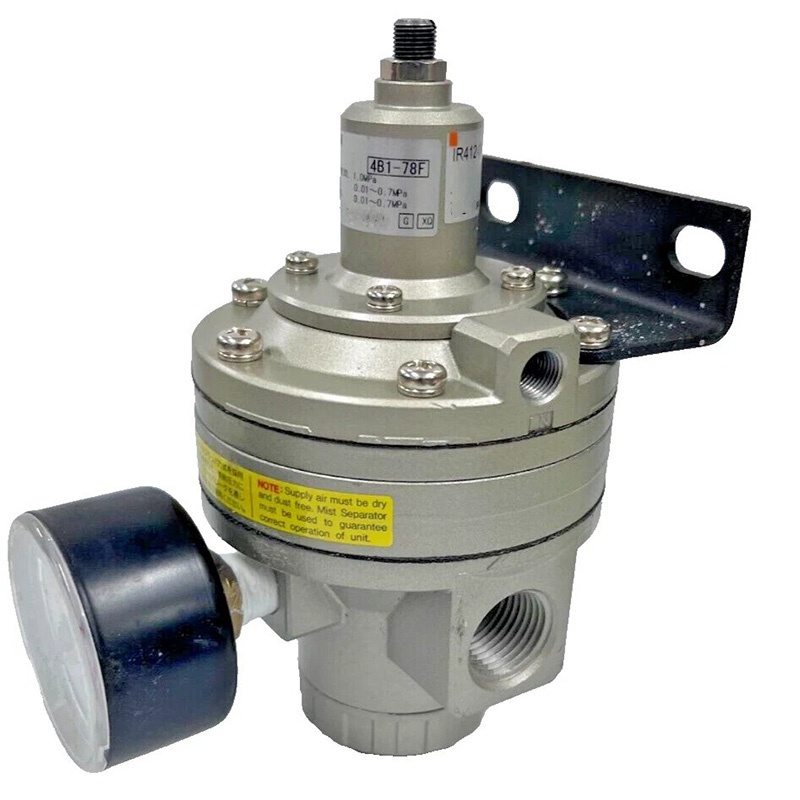

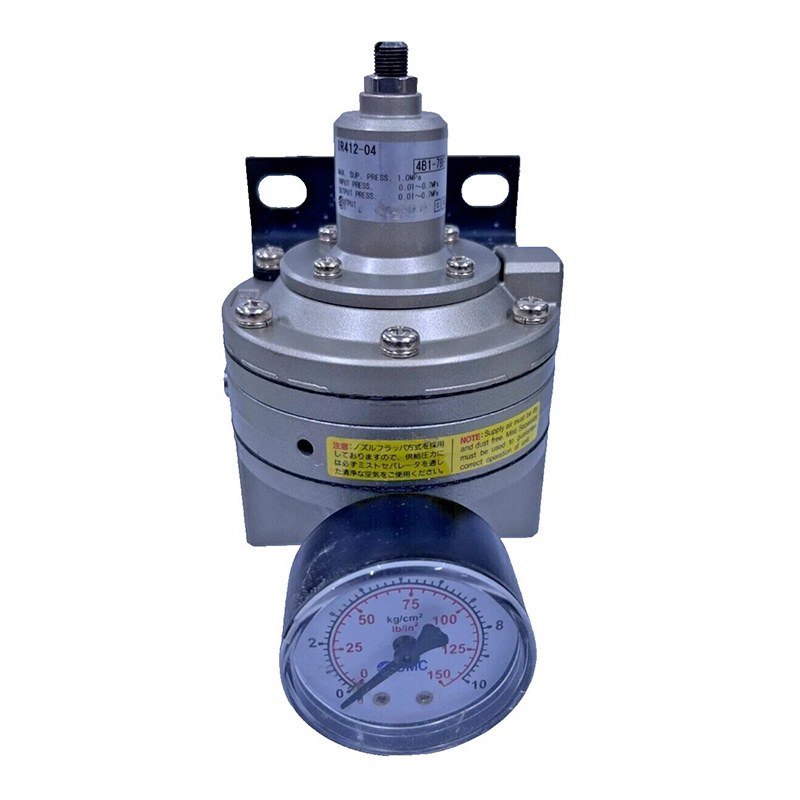

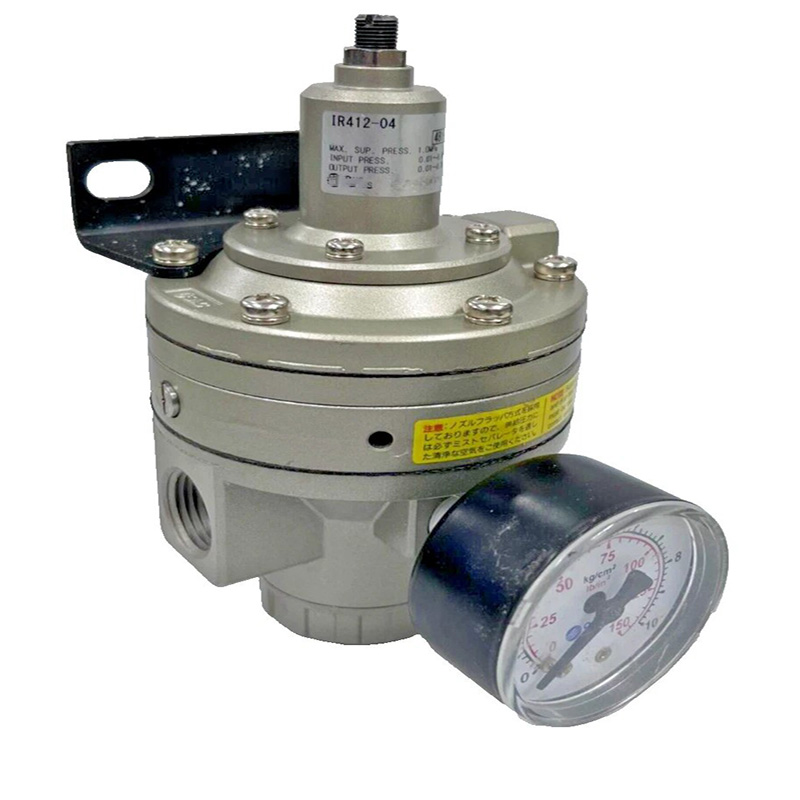

IR412-04-X32 Pilotbetjent højpræcisionsregulator

Mærke: SOLH af Richge Technology (睿其格科技)

Produktoversigt

     IR412-04-X32 tilhører IR-serien pilotdrevet præcisionstrykstabilisator med stor flow. Denne regulator er designet til krævende pneumatiske arbejdsforhold, der kræver ultrastabilt udgangstryk og små trykudsving, fuldt ud i dimension og ydeevne, der kan udskiftes med SMC originale IR412-serie.

1. Tekniske kernespecifikationer

      -- Serienavn: IR412 højpræcisionsstabiliserende regulator

      -- Komplet model: IR412-04-X32

          · 04: Hovedportgevind Rc 1/2"

          · X32: Brugerdefineret speciel konfiguration inklusive bagudstødning, forbedret følsomhed og minimalt konstant luftforbrug

     --Strukturtype: Pilotbetjent aflastningspræcisionsregulator

     --Anvendelig medium: Tør og ren trykluft

     --Max indløbsarbejdstryk: 1,0 MPa

     --Justerbart trykområde: 0,01 ~ 0,7 MPa

     --Kontrol nøjagtighed

        · Følsomhed: 0,2% fuld skala

        · Gentagelighed: ±0,5 % fuld skala

     --Flowydelse: Maksimal flowkapacitet, næsten dobbelt så stor som IR201-modellen

     - Aflastningsudstødningskapacitet: Overtryksudstødningsflow 5 gange højere end konventionelle præcisionsregulatorer

     -- Konstant luftforbrug: Ultralavt, mindre end 1 l/min

     --Driftstemperatur: -5℃ ~ +60℃

     --Nettovægt: Ca. 1,0 kg

     --Monteringsmuligheder: Panelmontering eller beslagmontering; trykmåler kan installeres på for- eller bagsiden

2. Driftsprincip for dyse-klappilot

     --Trykindstillingstrin: Drej justeringsknappen for at komprimere den indvendige fjeder og lukke dysepassagen; pilotluft skubber hovedspolen for at justere udgangstrykket.

     --Stabilt reguleringstrin: Udløbstrykket virker på membranen for at modvirke fjederspændingen og opretholder konstant forudindstillet tryk.

     -- Overtryksaflastningstrin: Når nedstrømstrykket overstiger målværdien, løftes membranen for at åbne dysen, pilottrykket falder øjeblikkeligt, og hovedventilen frigiver overflødig luft ved høj hastighed. Kernefordel: Kombineret pilotkontrol og aflastningsstruktur leverer ultrahurtig reaktionshastighed, stabil trykudgang og enestående ydeevne med stort flow.

3. Fuld modelkodeforklaring (IR412-04-X32)

     --IR412: Storkaliber højpræcisionsregulatorbaseserie

     --04: Hovedportspecifikation Rc 1/2"

     --X32: Brugerdefineret opgraderingsversion

        · Bagudstødningslayout (standardversionen anvender frontudstødning)

        · Forbedret responsfølsomhed

        · Lavt konstant luftforbrug design

4. Kerneproduktfordele

     -- Overlegen kontrolpræcision med 0,2 % fuldskalafølsomhed, perfekt matchende spændingskontrol, præcis positionering og væskedispenseringsudstyr.

     --Stor 1/2-tommer port leverer maksimalt flow, understøtter cylindre med stor boring og højforbrugende pneumatiske produktionslinjer.

     - Øjeblikkelig trykkorrektion via højvolumen aflastningskanal for hurtigt at eliminere udsving i udgangstryk.

     --Energibesparende design med steady-state luftforbrug under 1 l/min for at reducere langsigtede driftsomkostninger.

     --Fleksibelt installationslayout; trykmåler og fikseringsbeslag kan monteres på for- eller bagsiden efter behov.

     --X32 tilpasset bagudstødning forhindrer støv- og olietågeforurening for at opretholde et rent arbejdsmiljø.

5. Typiske anvendelsesscenarier

     Præcisionslimdispensering og industribelægningsproduktionslinjer Film-, tråd- og tekstilspændingskontrolmaskiner til trykning, lithiumbatterier og tekstilindustri Højhastighedscylinderpositioneringsudstyr, hydrauliske pneumatiske presser og transferautomatisering Laboratoriemåleinstrumenter og langvarige trykholdende kredsløb Halvleder, elektronisk samling og renrumsplatform præcisionspneumatisk

Sammenligning af modelydelse: IR412 VS IR201 VS ARJ310

Resumé af én sætning

     IR412-04-X32 er en SMC-kompatibel pilotpræcisionsregulator i stor kaliber med X32-tilpasset bagudstødning og ultralavt luftforbrug, der fungerer som toptrykskontrolløsningen til præcisionsdispensering med høj flow, spændingsjustering og positioneringsautomatiseringssystemer.
