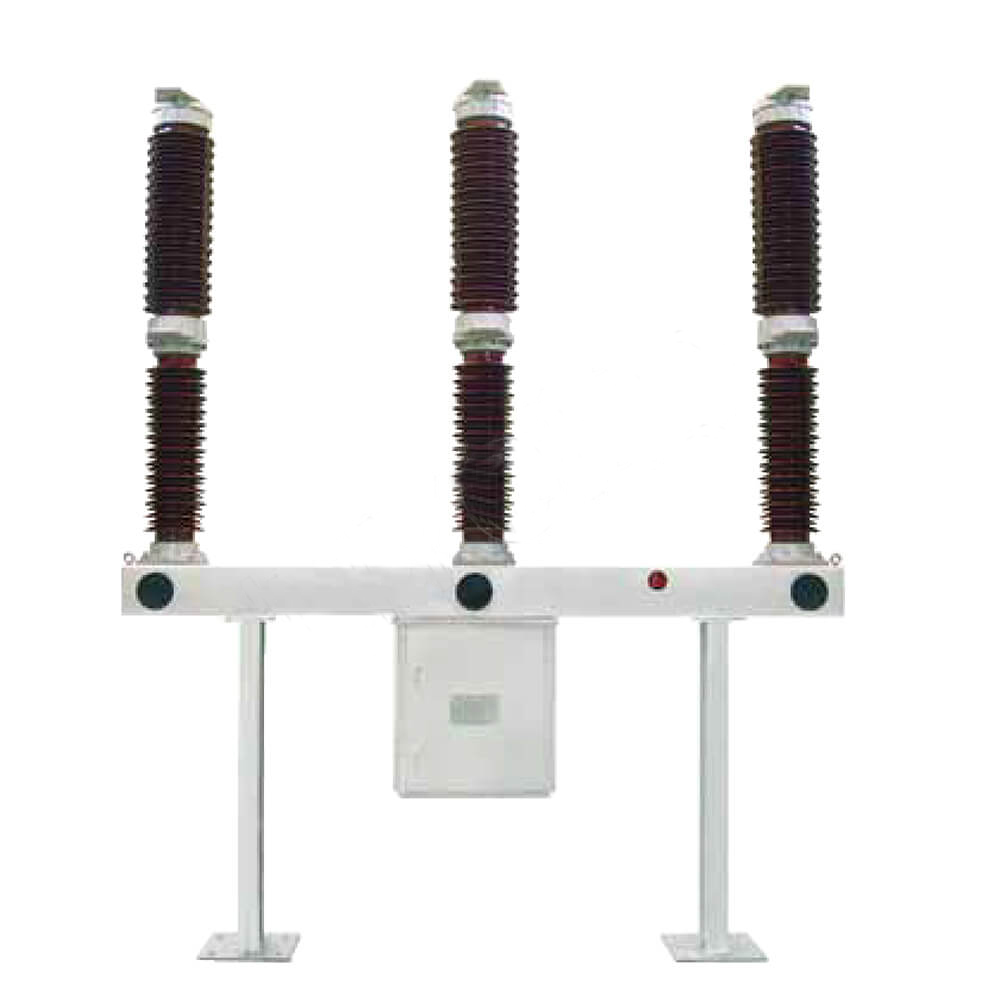

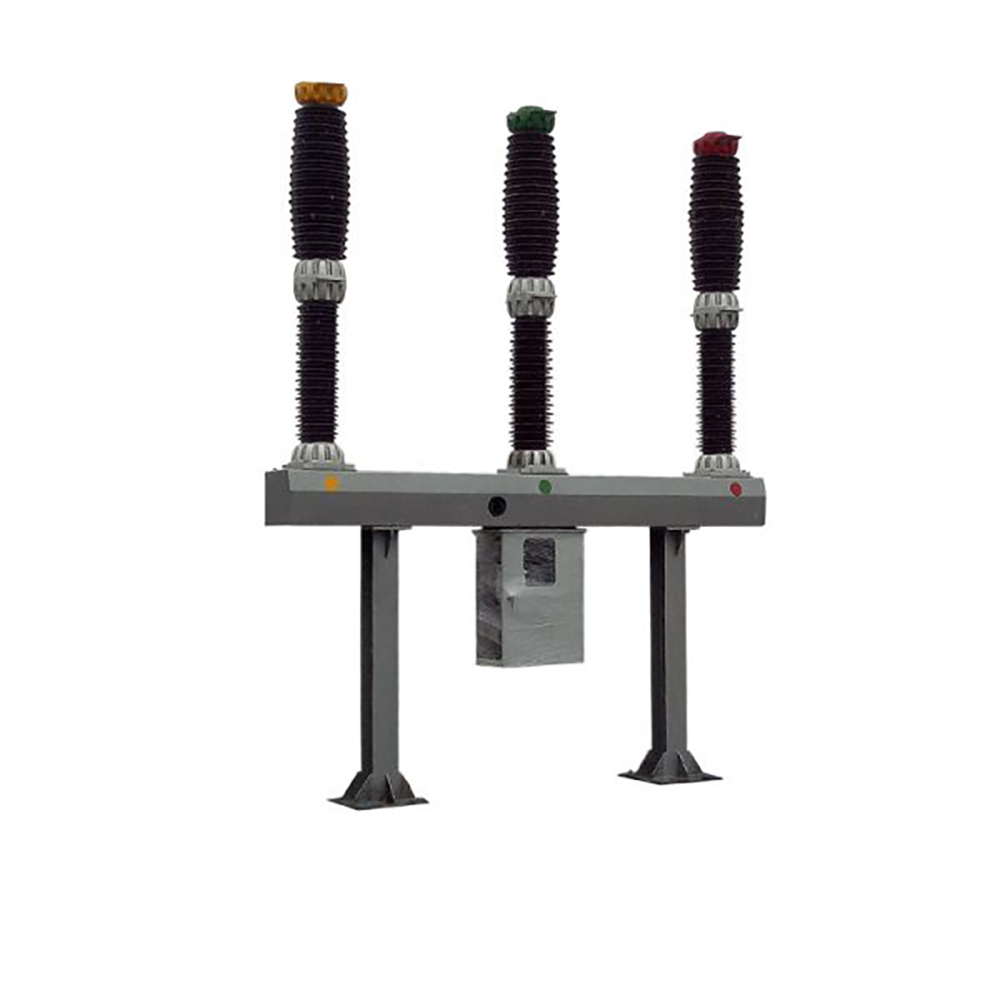

LW36-126 110 kV 126 kV udendørs SF6-afbryder

LW36-126 110 kV 126 kV udendørs SF6-afbryder

LW36-126/145 er et kombineret apparat inklusive en SF6 Live Tank Circuit Breaker med selvblæst ARC-udryddelsesteknologi. Kredsløbene er tilgængelige til enkelt- eller tre-polet drift ， den bruges til at bryde nominel strøm, fejlstrøm eller til at skifte elektriske linjer og indser således kontrol og beskyttelse af effektsystemet. Det er i stand til regelmæssig drift og kan også bruges som forbindelsesafbrydere. Den nye forårets driftsmekanisme sikrer høj pålidelighed og sikkerhed.

LW36-126/3150-40 selv-energisk højspænding SF6-afbryder er en udendørs afbryder designet til højspændings-vekselstrømssystemer. Det er ideelt til brug i elektriske gitter med en maksimal spænding på 145 kV og en nominel frekvens på 50Hz. Denne afbryder bruges til at afbryde nominelle strømme, fejlstrømme eller til at skifte kredsløb, hvilket giver essentiel kontrol og beskyttelse af kraftsystemer. Det er også velegnet til brug som en linkbryder i netværksforbindelser.

Dette produkt bruger SF6 -gas som både lysbue -slukning og isolerende medium. Det er udstyret med den nyeste selvtegnede lysbue-slukningsteknologi og har en ny fjederdrevet mekanisme. LW36-126/3150-40 tilbyder langt elektrisk liv, lav driftsindsats, lav støj og høj pålidelighed, hvilket gør det til det mest pålidelige valg for områder med høj højde eller 132 kV kraftsystemer. Det kan også erstatte importerede produkter af samme type.

Strukturelle funktioner

Circuit Breaker vedtager en trefaset porcelænskolonne-søjle-struktur. De tre faser er udstyret med en fjederdriftsmekanisme, som er centralt arrangeret og trefaset betjent, så udseendet er nyt og udsøgt. Strømafbryderen bruger SF6 -gas som isolering og lysbue -slukningsmedium. Under drift er den tre-polede SF6-gas i afbryderen tilsluttet, og en markørtype-densitetsrelæ bruges til at overvåge dens tryk og densitetsfremskridt. På grund af selvenergi-lysbue-slukningsprincippet og det optimerede design i Circuit Breaker-bevægelsessystemet forbedres den mekaniske effektivitet effektivt, og driftsarbejdet minimeres;

Fremragende breaking ydelse og lang elektrisk liv;

Monteringsrammen og understøtningen er lavet af stålplader af høj kvalitet, der er bøjet som helhed. Overfladebehandlingen vedtager hot-dip galvaniseringsproces. Alle eksponerede fastgørelsesmidler er lavet af materialer med høj styrke og hot-dip galvaniseret eller standarddele af rustfrit stål. Mekanismeboksskallen er lavet af rustfrit stål, så produktet har fremragende korrosionsbestandighed; høj mekanisk pålidelighed og kan opereres ofte;

På grund af den iboende høje isoleringsstyrke af svovl hexafluoridgas og den optimale kontaktbevægelse af afbryderen, bryder afbryderen den kapacitive strøm uden reignition; Det eksterne isoleringsniveau er højt, den eksterne isolering er designet med en stor krybningsafstand, krybningsforholdets afstand er ≥31 mm/kV, og snavsemodstandsydelsen er fremragende. Det kan også fungere sikkert i hårde miljøer;

Stærk strømkapacitet: Temperaturstigningstesten udføres i henhold til 1,2 gange den nominelle strøm på 3150A, det vil sige 3780A, og der er stadig en stor margin for temperaturstigningen på hvert punkt;

Produktets samlede udseende er kompakt, installation og idriftsættelse på stedet er praktisk, og vedligeholdelsesarbejdsbyrden er lille.

Ansøgninger:

Strømgitterbeskyttelse: Det er vidt brugt i 132 kV eller højere spændingsstyret til beskyttelse og kontrol.

Skift af operationer: Velegnet til kredsløbskontakt og som en linkbryder i elsystemforbindelser.

Brug af høj højde: Ideel til brug i områder med høj højde på grund af dets robuste design og avanceret teknologi.

Miljøforhold til brug

Normale miljøforhold til brug opfylder følgende krav:

A) omgivende lufttemperatur -25 ℃ (-40 ℃) ~ +40 ℃;

b) højde ≤2500 m (2000m);

c) vindhastighed ≤34 m/s;

d) Daglig temperaturforskel ≤25 ℃;

e) solskinintensitet ≤1000W/m;

f) jordskælvsmodstandsniveau jordskælvintensitet 8 grader (vandret acceleration 0,2 g, lodret acceleration 0,1 g);

g) istykkelse ≤10 mm;

h) luftforureningsniveau overstiger ikke niveau ⅲ i GB/T 5582;

i) Installationssted udendørs.

Hvis brugeren har særlige krav til brugsmiljøforholdene, kan de forhandle med Liyond -eksperter.

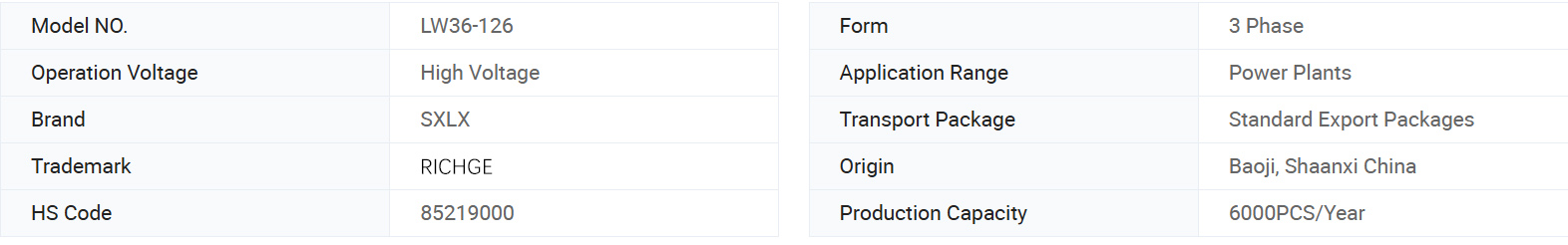

Grundlæggende info.

Tekniske parametre

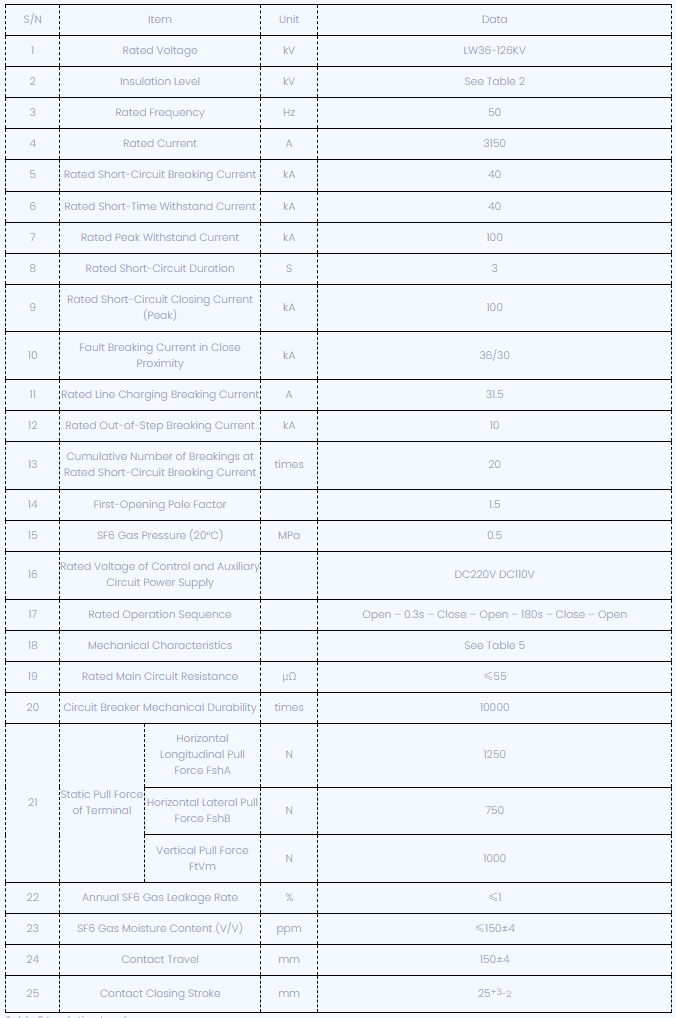

LW36-126 SF6 Circuit Breaker tekniske parametre

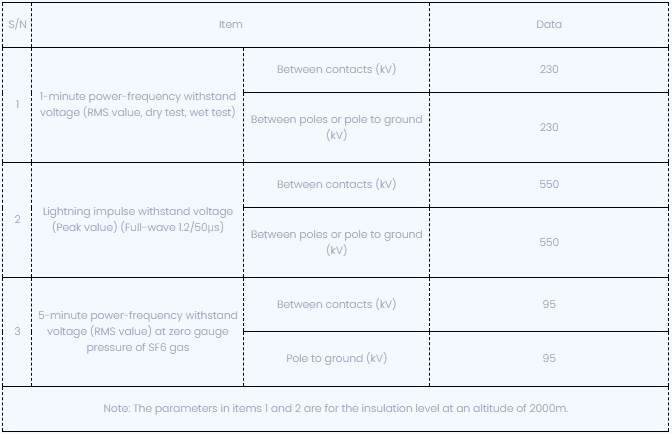

Tabel 2 isoleringsniveau

Tabel 3 Mekaniske egenskaber

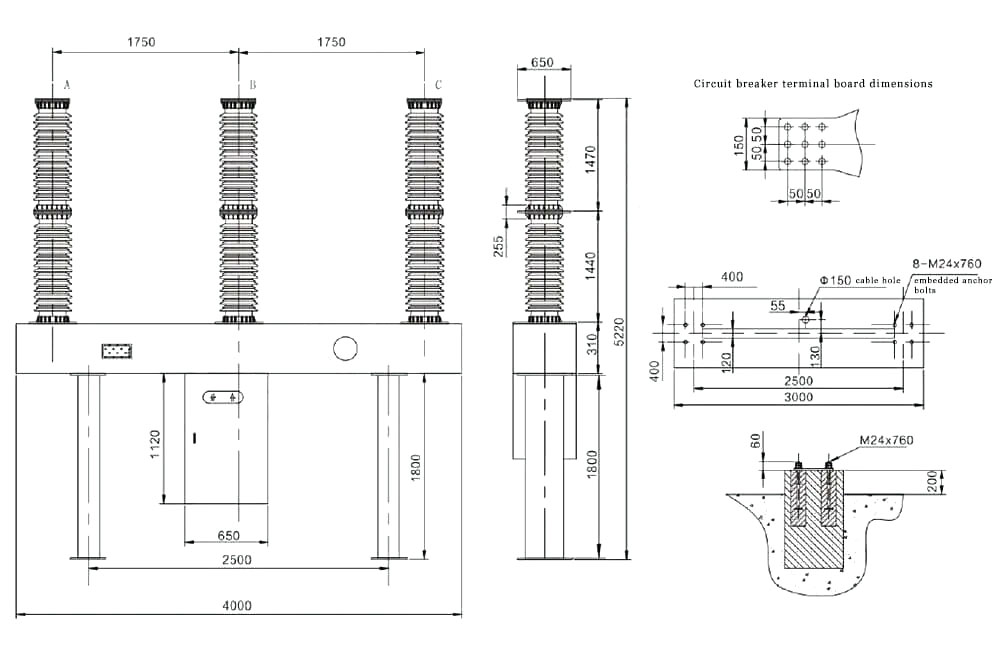

Teknisk tegning

LW36 SF6 Circuit Breaker Order -meddelelse

Circuit Breaker -model og specifikationer;

Bedømte elektriske parametre (spænding, strøm, brudstrøm osv.)

Miljøforhold til brug (omgivelsestemperatur, højde, miljøforureningsniveau)

Bedømte kontrolkredsløb elektriske parametre (nominel spænding af energilagringsmotor, nominel spænding for åbning og lukning af spolen);

Navn og mængde af reservedele, specielt udstyr og værktøjer, der kræves (skal bestilles separat);

Ledningsretning for den primære øverste terminal.

LW36 SF6 Circuit Breaker Order -meddelelse

Circuit Breaker -model og specifikationer;

Bedømte elektriske parametre (spænding, strøm, brudstrøm osv.)

Miljøforhold til brug (omgivelsestemperatur, højde, miljøforureningsniveau)

Bedømte kontrolkredsløb elektriske parametre (nominel spænding af energilagringsmotor, nominel spænding for åbning og lukning af spolen);

Navn og mængde af reservedele, specielt udstyr og værktøjer, der kræves (skal bestilles separat);

Ledningsretning for den primære øverste terminal.
