MAL-serien aluminiumslegering minicylinder | Letvægts økonomisk pneumatisk cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

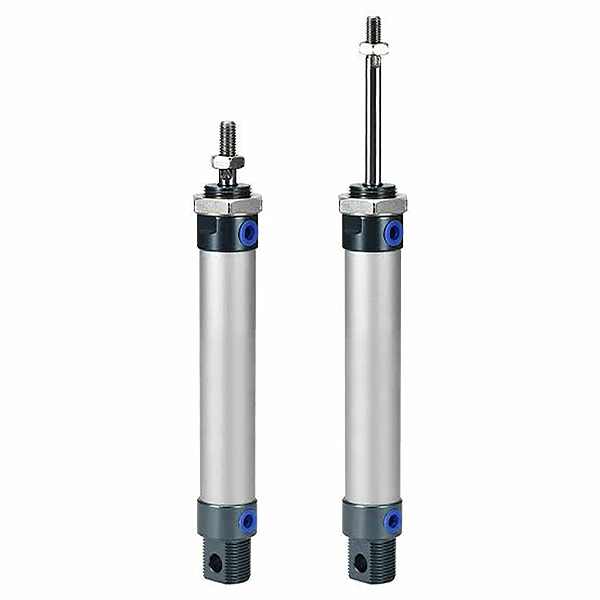

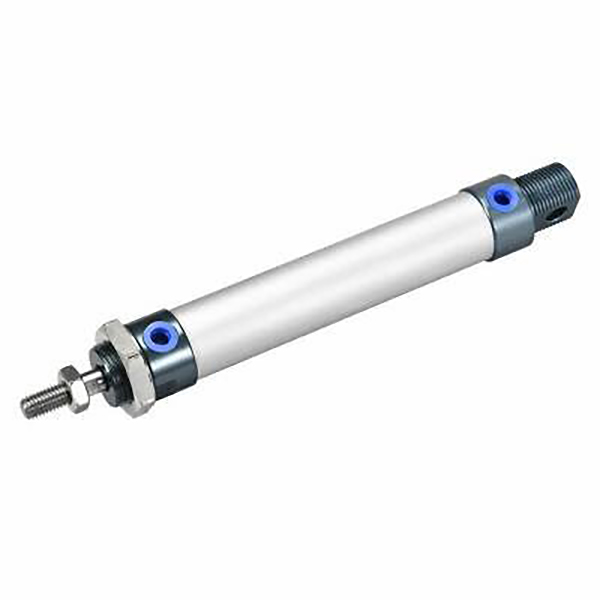

     SOLH MAL-serien er en letvægts økonomisk mini pneumatisk cylinder af aluminiumslegering, der er bredt anerkendt på markedet som en omkostningseffektiv minicylinderløsning. Ved at anvende anodiseret aluminiumslegering cylinderrør og rustfrit stål stempelstang, det har ultralet vægt, kompakt struktur og lave omkostninger. Med stærk kompatibilitet med MA- og CM2-serien er den ideel til let belastning, budgetfølsomt automatiseret udstyr inden for elektronik, emballage, let industri og tør-støvfattige arbejdsscenarier.

  1.1 Universel standard og høj udskiftelighed

     Fremstillet i henhold til indenlandske universelle industristandarder med ensartede monteringsdimensioner og grænsefladespecifikationer. Den opnår fremragende strukturel og dimensionel udskiftelighed med almindelige MA- og CM2-cylindre, der understøtter nulmodifikationsudskiftning, udstyrsrenovering og batch-standardiseret samling.

  1.2 Letvægtsmaterialestruktur

     Konstrueret med premium anodiseret aluminiumslegering cylinderrør og aluminiumslegering endedæksler, matchet med rustfrit rustfrit stål stempelstang. Sammenlignet med konventionelle cylindre i MA-serien er MAL-serien 15 % lettere i vægt og ca. 10 mm kortere i samlet længde. Den leverer enestående bærbarhed og kompakt installationsydelse, mens den kontrollerer omkostningerne effektivt.

  1.3 Stabil gevindlåsestruktur

     Vedtagelse af dobbelt-ende dækselgevindlåseteknologi med stram og stabil samlingsstruktur. Det strømlinede, runde, lige udseende sikrer enkel overordnet struktur og praktisk daglig demontering, vedligeholdelse og fejlfinding, hvilket i høj grad reducerer senere drifts- og vedligeholdelsesomkostninger for lette automatiserede produktionslinjer.

  1.4 Diversificerede bevægelses- og funktionelle derivater

     • MAL dobbeltvirkende: Dobbelt-ende luftindtag frem- og tilbagegående bevægelse, den mest universelle standardtype til konventionel lineær automatisering med let belastning.

     • MSAL enkeltvirkende (Push Out): Fjeder push-out struktur, automatisk stangforlængelse efter strømafbrydelse for sikkerhedsnulstillingsmekanismer.

     • MTAL Single Acting (Pull Back): Fjederreturstruktur, automatisk stangtilbagetrækning efter strømsvigt til beskyttende positioneringsscenarier.

     • MALD Dobbeltstang: Dual-end output stempelstang, der realiserer synkron drift og fordoblet effektiv slaglængde for præcis synkron transmission.

     • MALJ justerbar slaglængde: Dobbeltvirkende design med justerbar slaglængde, der understøtter præcis positionering og fleksibel slagkalibrering til variable arbejdskrav.

  1.5 Fleksibel buffer og holdbart tætningssystem

     Standard udstyret med højkvalitets gummibufferpude til grundlæggende støjreduktion og stødabsorbering; valgfri opgraderet luftbuffer (C-kode) reducerer effektivt vibrationer og støj under højhastighedscyklisk drift. Ved at anvende lavfriktions tovejs komposittætning med indbygget olielagerrille har cylinderen ultralavt starttryk og stabil oliefri drift med en levetid på op til 5 millioner cyklusser.

  1.6 Valgfri magnetisk induktionskonfiguration

     MAL-serien understøtter valgfri indbygget magnetisk ring (S-kode), perfekt kompatibel med CS1-G og SMC M9B serie magnetiske kontakter. Den realiserer nøjagtig stempelpositionsdetektion i realtid og elektrisk signalforbindelse, og opfylder automatisk cykluspositionering og intelligente overvågningskrav til let automationsudstyr.

2. Komplet modelnavneregler og ordreeksempler

  1. Typisk modelstruktur: MAL25-100S-CM-FA

 2. Eksempler på standardordre

     • Standard dobbeltvirkende magnetisk model: MAL32-75S-CM (32 mm boring, 75 mm slaglængde, rund hale, med magnetisk ring)

     • Enkeltvirkende Spring Return Model: MTAL20-50S-U (20 mm boring, 50 mm slaglængde, flad hale, enkeltvirkende nulstilling)

     • Dobbeltstang dobbeltvirkende model: MALD25-100S-CA (25 mm boring, 100 mm slaglængde, swing tail, dobbelt stang synkron drift)

3. Tekniske kerneparametre (standardtype)

4. 0,5 MPa Teoretisk Thrust & Tension Reference Chart (Enkeltstang)

 4.1 Dobbeltvirkende (MAL) præstationsdata

  4.2 Enkeltvirkende (MTAL Spring Return) præstationsdata

5. Monteringsformularer og afledte modeller

  5.1 Diversificerede universelle monteringsmetoder

     • CM rund hale: Standard lige montering, den mest universelle type til konventionel fast lineær drift med let belastning

     • CA Swing Tail: Svingbar halestruktur, velegnet til oscillerende, vende- og koblingsmekaniske mekanismer

     • U flad hale: Ultrakompakt fladt haledesign, perfekt til ultratynd og smal installationsplads

     • FA/FB For/Bag Flange: Forreste og bagerste flad flangefiksering, stabil lodret installation til let belastningspositioneringsudstyr

     • LB fodbeslag: Befæstelse af aksial fodbund, praktisk lateral installation og fleksibelt udstyrsarrangement

     • SDB Dobbelt ørebeslag: Dobbelthængslet struktur, der tilpasser sig fleksibelt sving og specielle koblingsarbejdsforhold

  5.2 Kerneafledte serier

     • MAL Standard dobbeltvirkende: Universal letvægtsmodel med valgfri magnetring til generel automatisering af let belastning

     • MSAL/MTAL Enkeltvirkende: Fjeder push-out / fjederretur typer til sikkerhedsnulstilling og beskyttende positioneringsscenarier

     • MALD Dobbeltstang: Dual-end synkron output struktur, fordobler effektiv slaglængde og forbedrer driftsstabilitet

     • MALJ justerbar slaglængde: Tilpasset slagdesign til præcis positionering og krav til behandling med variabelt slag

     • MALC justerbar pude: Opgraderet luftbufferstruktur, der reducerer højhastighedspåvirkning og støj til hyppig cyklisk drift

6. Sammenligning af MAL vs MA udvælgelse

7. 3-trins guide til hurtig valg

     1. Borevalg: Vælg korrekt borestørrelse baseret på den faktiske lastvægt, reserver mere end 50 % sikkerhedsmargin. Prioriter MAL-serien til let belastning og budgetfølsomme automatiseringsprojekter.

     2. Slagvalg: Faktisk arbejdsslag plus 10~20mm sikkerhedsmargin; følg standard slaggrænser: dobbeltvirkende ≤500 mm, enkeltvirkende ≤150 mm.

     3. Funktionel konfiguration: Vælg MAL for standard dobbeltvirkende, MTAL for enkeltvirkende fjederretur, MALD for dobbelt stang synkron drift. Vælg MALC luftpude til højhastighedsdrift (>500 mm/s). Udstyr S magnetring + CS1-G/M9B kontakter til automatisk positionsregistrering.

Resumé af én sætning

     SOLH MAL-seriens letvægts minicylinder af aluminiumslegering har ultralet kompakt struktur, ultra-lave omkostninger og diversificerede funktionelle muligheder, der fungerer som den mest omkostningseffektive pneumatiske løsning til let belastning, tørt miljø og budgetbegrænset lille automatiseret udstyr.
