MG Series Rustfri Stål Mini Cylinder | JIS standard korrosionsbestandig pneumatisk cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

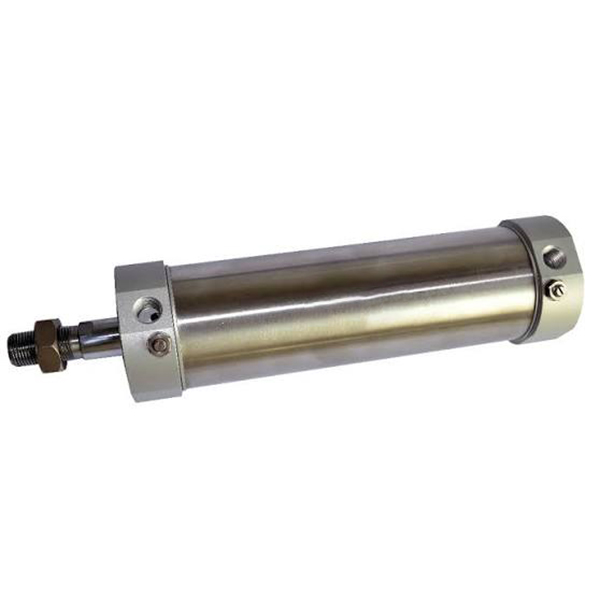

     SOLH MG-serien er en holdbar mini pneumatisk cylinder i rustfrit stål fremstillet i overensstemmelse med JIS industrielle standarder. Den dækker et boringsområde fra φ20 til φ63 mm, placeret mellem økonomisk MA-serie og avanceret CM2-serie. Med fremragende korrosionsbestandighed, vibrationsbestandighed og ultralang levetid, leverer den enestående omkostningsydelse. Fuldt udskiftelig med SMC CM2/CM3-serien anvendes den i vid udstrækning i mellemstore og høje standard automatiseringsscenarier, herunder fødevarer, farmaceutiske produkter, emballage, elektronik, fugtige og svage syrebaserede arbejdsmiljøer.

  1.1 JIS-standard og høj udskiftelighed

     Strengt fremstillet i henhold til JIS-standardspecifikationer med ensartede monteringsdimensioner og grænsefladestandarder. Den opnår perfekt dimensions- og strukturel udskiftelighed med SMC CM2- og CM3-cylindre, der understøtter nul-modifikationsudskiftning, batch-udstyrsopgradering og standardiseret automatiseret linjematchning.

  1.2 Fuld rustfrit stål anti-korrosionsstruktur

     Vedtagelse af premium SUS304 rustfrit stål cylinderrør og stempelstang, matchet med højstyrke endedæksler af aluminiumslegering. Den integrerede materialestruktur giver fremragende rustsikker, anti-korrosions- og trykbestandig ydeevne og tilpasser sig stabilt til barske arbejdsforhold såsom høj luftfugtighed, støv, svag syre og svag alkali, hvilket langt overgår almindelige økonomiske cylindre i miljøtilpasningsevne.

  1.3 Nitterullende indkapslingsfast struktur

     Vedtagelse af professionel nitterullende indkapslingsteknologi til integration af endedæksel og cylinderrørskrympning. Den overordnede struktur er tæt og fast med stærk vibrationsmodstand og slagfasthed, hvilket undgår løs forbindelse under langvarig højfrekvent drift. Den strømlinede runde lige form har enkel struktur og praktisk daglig vedligeholdelse, hvilket reducerer drifts- og vedligeholdelsesomkostninger.

  1.4 Diversificerede bevægelses- og funktionelle derivater

     • MG dobbeltvirkende: Dobbelt-ende luftindtag frem- og tilbagegående bevægelse, den mest universelle standardtype til konventionel lineær automatisering.

     • MSG Single Acting (Push Out): Fjeder push-out struktur, automatisk forlængelse efter strømsvigt til sikkerhedsnulstillingsmekanismer.

     • MTG Single Acting (Pull Back): Fjederreturstruktur, automatisk tilbagetrækning efter strømsvigt til beskyttende positioneringsscenarier.

     • MGD dobbeltstang: Dual-end output stempelstang, der realiserer synkron bevægelse og dobbelt effektiv slaglængde for præcis synkron transmission.

     • MGC justerbar pude: Dobbeltvirkende med dobbelt-ende justerbar luftbuffer, der effektivt reducerer støj og stød til højhastigheds cyklisk drift.

     • MGCD dobbeltstangspude: Dobbeltstangsstruktur udstyret med justerbar luftbuffer, der kombinerer synkron drift og højhastighedsstabil ydeevne.

  1.5 Pålideligt buffer- og lavfriktionsforseglingssystem

     Standard udstyret med anti-kollisionsgummi af høj kvalitet til grundlæggende buffering og støjreduktion; MGC/MGCD-opgraderede modeller understøtter dual-end manuelt justerbar luftpude, perfekt tilpasset højhastigheds- og tunge arbejdsforhold. Ved at anvende specialformet tovejs komposittætning med indbygget olielagerrille har cylinderen ultralavt starttryk, stabil oliefri drift og en levetid på over 8 millioner cyklusser.

  1.6  Fuld serie indbygget magnetisk induktion

     Hele MG-serien leveres med indbygget magnetring (S-kode som standard, ikke-aftagelig), kompatibel med Airtac CS1-G og SMC M9B-seriens magnetkontakter. Den understøtter nøjagtig stempelpositionsdetektion i realtid og elektrisk signalforbindelse, der realiserer automatiseret cykluspositionering og intelligent udstyrsovervågning.

2. Komplet modelnavneregler og ordreeksempler

 1. Typisk modelstruktur: MG25-100S-CM-FA

 2. Eksempler på standardordre

     • Standard dobbeltvirkende magnetisk model: MG32-75S-CM (32 mm boring, 75 mm slaglængde, rund hale, indbygget magnetisk ring)

     • Justerbar pude dobbeltvirkende model: MGC40-100S-CA (40 mm boring, 100 mm slaglængde, svingende hale, justerbar luftpude)

     • Enkeltvirkende Spring Return Model: MTG20-50S-U (20 mm boring, 50 mm slaglængde, flad hale, enkeltvirkende nulstilling)

3. Tekniske kerneparametre (standardtype)

4. 0,5 MPa Teoretisk Thrust & Tension Reference Chart (Enkeltstang)

  4.1 Dobbeltvirkende (MG) præstationsdata

  4.2 Enkeltvirkende (MTG Spring Return) præstationsdata

5. Monteringsformularer og afledte modeller

  5.1 Diversificerede universelle monteringsmetoder

     • CM rund hale: Standard lige montering, den mest universelle type til konventionel fast lineær drift

     • CA Swing Tail: Svingbar halestruktur, specielt tilpasset til oscillerende og vende mekaniske mekanismer

     • U flad hale: Kompakt design med flad hale, velegnet til ultratynd og smal installationsplads

     • FA/FB For/Bag Flange: Forreste og bagerste flad flangefiksering, stabil lodret installation til tung belastningspositionering

     • LB fodbeslag: Aksial fodbundbefæstelse, praktisk lateral installation og udstyrslayout

     • SDB Dobbelt ørebeslag: Dobbelthængslet struktur, fleksibel svingoperation til specielle koblingsscenarier

  5.2 Kerneafledte serier

     • MG Standard dobbeltvirkende: Universel magnetisk udstyret model til generel medium-standard automatisering

     • MSG/MTG enkeltvirkende: Fjeder push-out / fjederretur typer til sikkerhedsnulstilling og beskyttende positionering

     • MGD dobbeltstang: Dual-end synkron output struktur, fordoblet slag og forbedret driftsstabilitet

     • MGC justerbar pude: Opgraderet luftbufferstruktur, foretrukket til hyppig cyklisk drift med høj hastighed

     • MGCD dobbeltstangspude: Integrering af dobbeltstangssynkronisering og justerbar buffering til højpræcisions højhastighedsudstyr

6. Sammenligning af MG vs MA vs CM2 selektion

7. 3-trins guide til hurtig valg

     1. Borevalg: Vælg den passende borestørrelse baseret på den faktiske lastvægt, reserver mere end 50 % sikkerhedsmargin. Prioriter MG-serien til middel-høj belastning og korrosionsbestandige arbejdsforhold.

     2. Slagvalg: Faktisk arbejdsslag plus 10~20mm sikkerhedsmargin; følg standard slaggrænser: dobbeltvirkende ≤500 mm, enkeltvirkende ≤150 mm.

     3. Funktionel konfiguration: Vælg MG til standard dobbeltvirkende, MTG til enkeltvirkende fjederretur, MGC til højhastigheds justerbar pudekrav. Den fulde serie er præ-udstyret med magnetiske ringe, kompatible med CS1-G og M9B magnetiske kontakter til positionsdetektering.

Resumé af én sætning

     SOLH MG JIS standard minicylinder i rustfrit stål balancerer høj korrosionsbestandighed, lang levetid og omkostningseffektivitet, med diversificerede bevægelses- og monteringsmuligheder, der fungerer som den optimale pneumatiske løsning i mellemklassen til automationsudstyr til fødevarer, farmaceutiske produkter, emballage og fugtige omgivelser.
