MGG Series Heavy Duty Langslags styrestangcylinder | Pneumatisk cylinder med ultrahøj stivhed

Mærke: SOLH by Richge Technology

Produktoversigt og kernestrukturelle funktioner

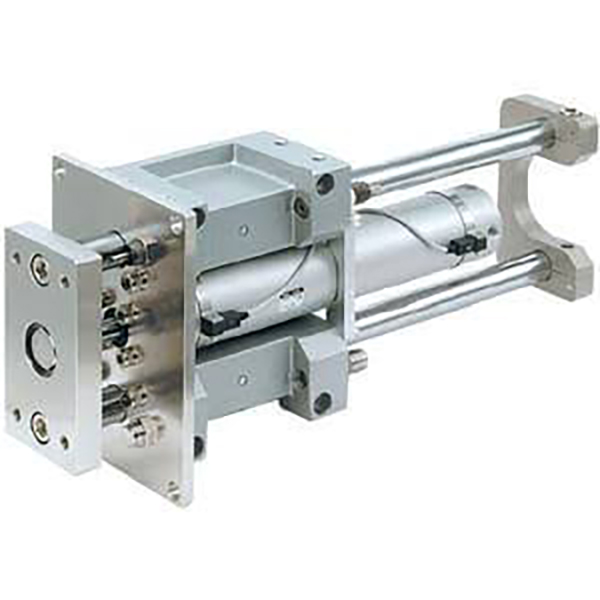

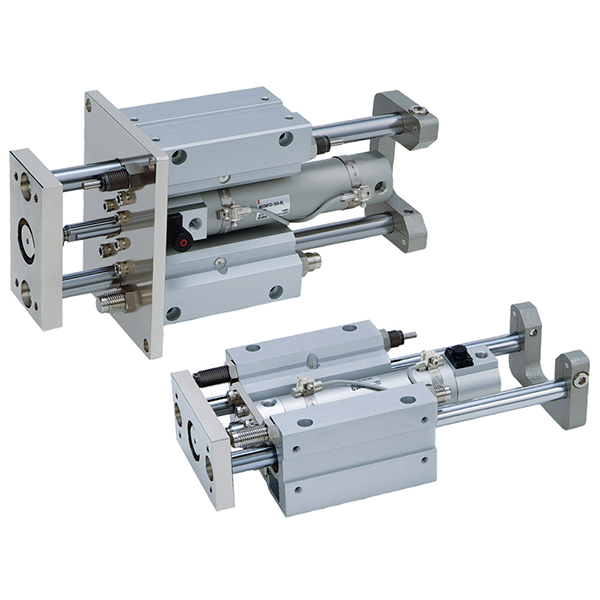

     SOLH MGG-serien er en professionel, kraftig langtakts styrestangscylinder med et rundt cylinderrør + ekstern dobbelt styrestangstruktur. Konstrueret til ultrahøj stivhed, ekstrem lateral belastningsmodstand, stabil drift i lang vandring og højpræcisions anti-rotationsydelse, dækker denne serie borestørrelser fra φ20 mm til φ100 mm og tilbyder to konfigurerbare modeller: MGGM carbonlegeringsglidelejetype og MGGL højpræcisionskuglelejetype. Den er specielt designet til lange slag, tunge belastninger, kraftige og excentriske arbejdsforhold, bredt anvendt i automatiserede løfte-, oversættelses-, stop- og skubbestationer.

Vigtige strukturelle fordele

• Ultra-høj stivhed Heavy-Duty struktur: Ved at anvende tykt, rundt cylinderrør og udvendige dobbelte styrestænger med stor diameter med bred spændvidde design, leverer MGG-serien brancheførende modstand mod bøjning, vridning og sidekraft. Dens sidebelastningskapacitet når mere end 3 gange større end almindelige cylindre, hvilket sikrer nul nedbøjning under lange slag og nul offset under tung belastning.

• Brancheførende langslagsydelse: Den fulde serie understøtter et maksimalt standardslag på 1300 mm, hvilket langt overstiger slaglængdegrænserne for MGP- og MGQ-serierne. Den tilpasser sig perfekt til materialetransport over lange afstande, platformløft med høj bevægelse og udvidede lineære kørescenarier.

• Dobbeltlejekonfigurationer til fulde scenarier

￮ MGGM (glideleje): Udstyret med glidebøsning af kulstoflegering, den har overlegen sidebelastningsmodstand, slagfasthed og slidstyrke, og tjener som førstevalg til tunge, støvede og hårde arbejdsforhold med høj slagkraft.

￮ MGGL (kugleleje): Ved at anvende højpræcisions lineære kuglelejer opnår den ultra-lav friktion, ultra-glat slagbevægelse og stabil højfrekvent cykling, ideel til præcis langslagspositionering og højhastigheds frem- og tilbagegående bevægelse.

• Standard indbygget hydraulisk buffer: Til forskel fra konventionelle gummibuffercylindre er MGG-serien udstyret med dual-end indbyggede hydrauliske buffere som standardkonfiguration. Den absorberer effektivt massiv stødenergi, der genereres af lange slag og højhastighedsbevægelser, eliminerer kollisionsstøj og beskytter udstyr og arbejdsemner mod stødskader.

• Ultra-høj anti-rotationspræcision: Opnår enestående anti-rotationsnøjagtighed på ±0,02°~±0,07°, med større boringsstørrelser, der giver højere præcision. φ100mm modellen når en toppræcision på ±0,02°, hvilket garanterer ekstremt stabil og pålidelig gentagen positionering.

• Modulært design med lav vedligeholdelse: Cylinderhuset og styrerammen har en uafhængig modulær struktur, der tillader separat udskiftning af cylinderrør og stempelkomponenter, hvilket i høj grad reducerer senere vedligeholdelsesomkostninger. Multi-retnings magnetiske kontaktriller understøtter installation af fleksibel positionsdetektering.

Komplet modelnavneregler

Modeleksempler: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Eksempler på standardordrereference

• MGGM40-300S: 40 mm boring, 300 mm lang slaglængde, glideleje type med indbygget magnet

• MGGL25-200J-30S: 25 mm boring, 200 mm standard slaglængde, 30 mm justerbar slaglængde, præcisionskuglelejetype

• MGGM63-400F-XB6: 63 mm boring, 400 mm slaglængde, flangemontering, højtemperaturbestandig kraftig cylinder

Standard kerne tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa nominelt tryk)

1. Generelle præstationsparametre

• Arbejdstryksområde: 0,1-1,0 MPa; Bevistryk: 1,5 MPa

• Omgivelsestemperatur: -10℃~60℃ (isfrit konventionelt miljø); -10℃~150℃ (-XB6 højtemperaturversion)

• Stempeldriftshastighed: 50~1000mm/s, specielt optimeret til lang-takt højhastighedsdrift

• Buffertilstand: Standard dobbelt-ende hydraulisk buffer med kraftig slagenergiabsorbering

• Smøretilstand: Oliefri vedligeholdelsesfri drift, velegnet til forskellige industrielle miljøer

2. Teoretiske fremdriftsdata (@0,5 MPa, enhed: N)

3. Produktvægtdata (100 mm slaglængde, enhed: kg)

Sammenligning af MGGM vs MGGL Core Selection

Monteringsmetoder og typiske anvendelsesscenarier

1. Dobbelt monteringsmuligheder

• Grundlæggende type (B): Forudreserverede skruehuller på bund- og sideflader til direkte fastgørelse. Har enkel montering og demontering, velegnet til konventionelt vandret og lodret udstyrslayout.

• Flangetype (F): Forreste flangemonteringsstruktur, specielt designet til lodret nedadgående skub, træk og ophængt last arbejdsforhold, hvilket sikrer stabil lastbæring.

2. Industrielle kerneapplikationer

• Langt slag løfteplatform: Udstyrsløftning og lodret kørsel af arbejdsbænk, understøtter maksimalt 1300 mm ultralang slaglængde, bibeholder nul-sag-stabilitet under tung belastning i fuldt slag.

• Heavy-Duty Conveyor Oversættelse: Emneoversættelse, palleoverførsel og skubning af materiale over lange afstande; fremragende anti-excentrisk og anti-offset ydeevne sikrer ensartet betjeningsnøjagtighed.

• Højpåvirkningsstopstation: Produktionslinje-emnestop, positionering og stødbegrænsning; standard hydraulisk buffer absorberer fuldt ud øjeblikkelig kinetisk slagenergi for at beskytte udstyr.

• Generel automation Heavy-Duty kørsel: Jigløftning, udkastning af tunge dele og excentrisk lastkørsel; erstatter traditionelle opdelt cylinder + tunge styrestolpe kombinationer for at forenkle den mekaniske struktur og forbedre systemets stabilitet.

Sammenligning af MGG vs MGP vs MGQ kerneforskel (guide til nøglevalg)

Tre-trins hurtig valgvejledning

1. Valg af borestørrelse: Vælg borestørrelse i henhold til den faktiske arbejdsbelastning. Hold teoretisk tryk ≥ faktisk belastning × 1,5; reserve 80 % sikkerhedsmargin til arbejdsforhold med lang slaglængde for at forhindre stangsvingning og positionsafvigelse.

2. Valg af lejetype: Vælg MGGM glideleje til scenarier med tung belastning, støvet og kraftigt slag; vælg MGGL kugleleje til præcis langslagspositionering og højfrekvent cyklisk bevægelse.

3. Funktionel konfigurationsvalg

￮ Krav om ultralang slaglængde: Prioriter MGG-serien (maks. 1300 mm slaglængde, ud over MGP/MGQ-kapaciteten)

￮ Efterspørgsel efter positionsdetektering: Udstyr S-magnetkonfiguration + magnetiske kontakter i flere retninger

￮ Højtemperaturmiljø: Vælg -XB6 højtemperaturbestandig mulighed (-10℃~150℃)

Resumé af én sætning

     SOLH MGG-seriens kraftige styrestangscylinder med lang slag har maksimal stivhed, ekstrem slagfasthed og brancheførende 1300 mm langslagsstabilitet, udstyret med standard hydraulisk buffer og ultrahøj antirotationspræcision, hvilket bliver den optimale løsning til automatiske kørestationer med tung belastning, lang vandring og høj slagkraft.
