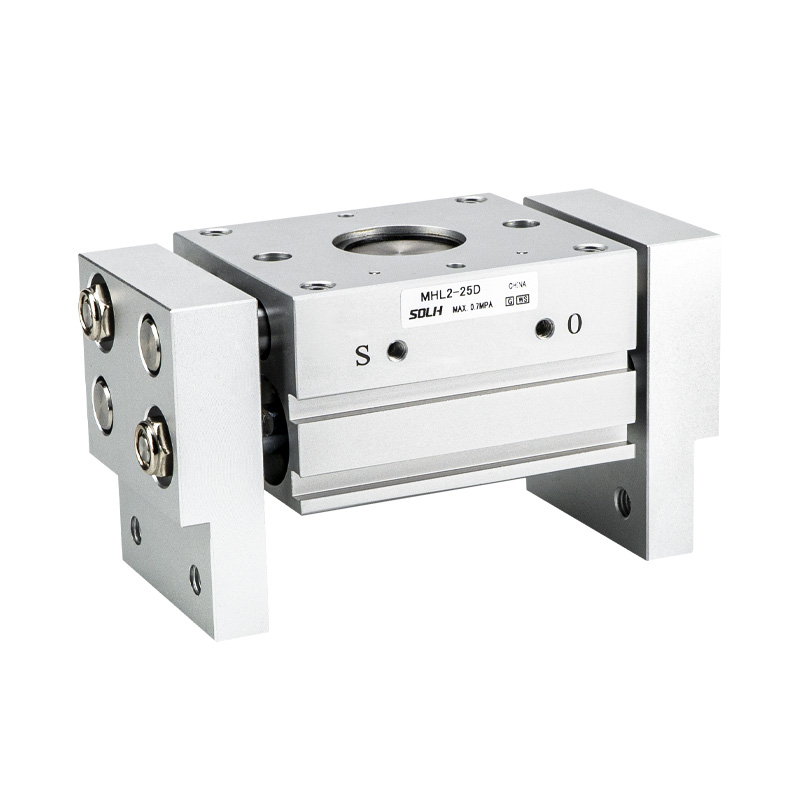

MHL2-serien med bred åbning, parallel pneumatisk griber

Mærke: SOLH by Richge Technology

Produktoversigt

      SOLH MHL2-serien er en synkron parallelgriber med tandstang og tandhjul. Kernefordele: Kraftig spændekraft, ultrabred åbningsvandring, høj strukturel stivhed og alsidige monteringsmuligheder. Velegnet til transport af tunge og store emner, greb i bred størrelse og parallelspænding med høj belastning. Udbredt i automatiseret lastning/losning, værktøjsmaskiner og emballeringsmaskiner.

Kernestruktur og arbejdsprincip

     -- Transmission: Tandstangsmekanisme sikrer synkron kæbebevægelse uden forskydning; dobbelt stempellayout leverer stærk klemkraft inden for kompakte konturer.

     -- Konstruktion: Aluminiumslegering, rustfri stålkæber, indbygget magnetisk ring. Alle roterende aksler anvender olieimprægnerede harpikslejer plus integrerede støvviskertætninger, god støvmodstand og forlænget levetid.

     -- Driftstilstand: Kun dobbeltvirkende (D), ingen enkeltvirkende variant. Indbygget justerbart gashåndtag for jævn hastighedskontrol. Fire magnetiske kontaktmonteringsåbninger til fleksibel positionsdetektering.

     -- Slagvalg: 3 standardslag pr. boring: D(Kort) / D1(Medium) / D2(Lang), kompatibel med ydre diameter fastspænding og indre diameter greb for forskellige emnebredder.

     -- Positionsnøjagtighed: Gentag positioneringsnøjagtighed ±0,1 mm, stabil spændeydelse under tunge belastningsforhold.

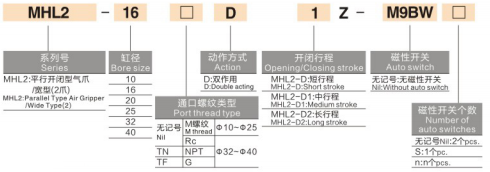

Komplet modelkodningsregel

  1. Modeleksempel:MHL2-32D2-TF-M9BW

  2. Standard ordrereference

  MHL2-40D2-TF-M9BL Boring 40, langt slag D2, G gevindport, indbygget magnet, M9B switch med 3m kabel.

Universal Core tekniske specifikationer

Slag- og klemkraftreferencetabel (0,5 MPa, standard fastspændingspunkt)

⚠️ Bemærk: Referenceklemmeafstand: 40 mm for ø10~25; 80mm for ø32~40. Den effektive spændekraft aftager, når kæbeforlængelsen øges. Sikkerhedsfaktor ≥1,5 skal reserveres under belastningsverifikation.

Foretrukne ansøgningsscenarier for MHL2

     -- Tunge/overdimensionerede emner, der kræver stærk spændekraft og bredt åbningsslag, såsom tunge rør, plader og materialebakker

     -- Anvendelser, der kræver synkron parallel bevægelse uden afbøjning, med fleksibel montering i flere retninger

     -- Støvtilbøjelige barske arbejdsforhold (ladning af værktøjsmaskiner, håndtering af støbedele), der kræver pålidelig støvmodstand og lang levetid

     -- Systemer, der har brug for både ydre diameter fastspænding og indre diameter greb, kompatible med flere delstørrelser via 3 takts muligheder

Nøglevalg og retningslinjer for anvendelse

     -- Bestem først belastningen før valg af boring: Beregn den nødvendige spændekraft baseret på emnevægt, kæbeforlængelse og sikkerhedsfaktor ≥1,5, og match derefter den tilsvarende boringsstørrelse.

     -- Vælg slag i henhold til emnets bredde: Prioritetssekvens D(kort) → D1(middel) → D2(lang), undgå overflødig overdreven bevægelse.

     -- Positionsdetektering: Udstyr med magnetiske kontakter i D-M9□-serien (NPN/PNP/ikke-kontakt) for åben/lukket kæbe feedback; fire monteringsåbninger tillader fleksibel indretning.

     -- Montering og portkonfiguration: ø10~25 adopter M5×0.8; ø32~40 vælg Rc1/8 med TN/TF/NPT gevind. Vælg tappet / gennemgående / sidemonteret base i henhold til installationsoverfladen.

     -- Støvbeskyttelse og vedligeholdelse: Standard integreret støvskraber. Tilføj -X85/-X86 støvafvisende brugerdefineret version til tunge støvmiljøer; rengør regelmæssigt lejer og tætningsringe.

Resumé af én sætning

     SOLH MHL2 tandstang og tandhjul med bred slaglængde parallel pneumatisk griber leverer kraftig spændekraft med treslagsmuligheder, indbygget støvtæt struktur og montering i flere retninger, kompatibel med greb i ydre og indre diameter, ideel kraftig griber til lastning af værktøjsmaskiner, håndtering af tallerkener og bakker og pakkeautomatiseringsudstyr.
