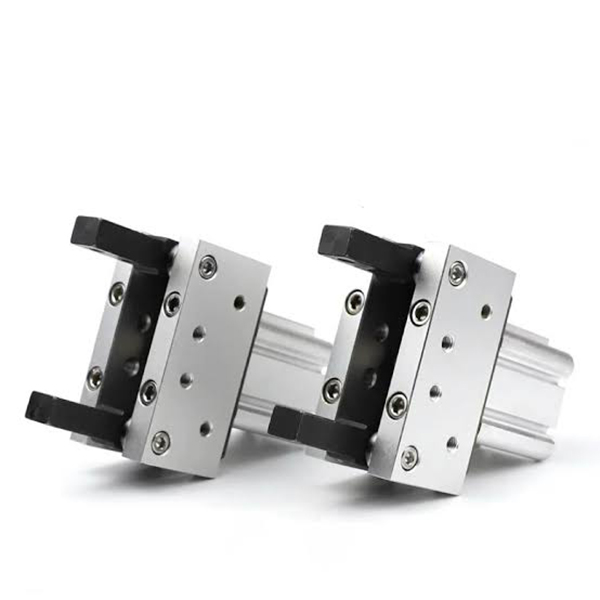

MHT2 Series Toggle Joint Heavy Duty selvlåsende pneumatisk griber

Mærke: SOLH by Richge Technology

Produktoversigt

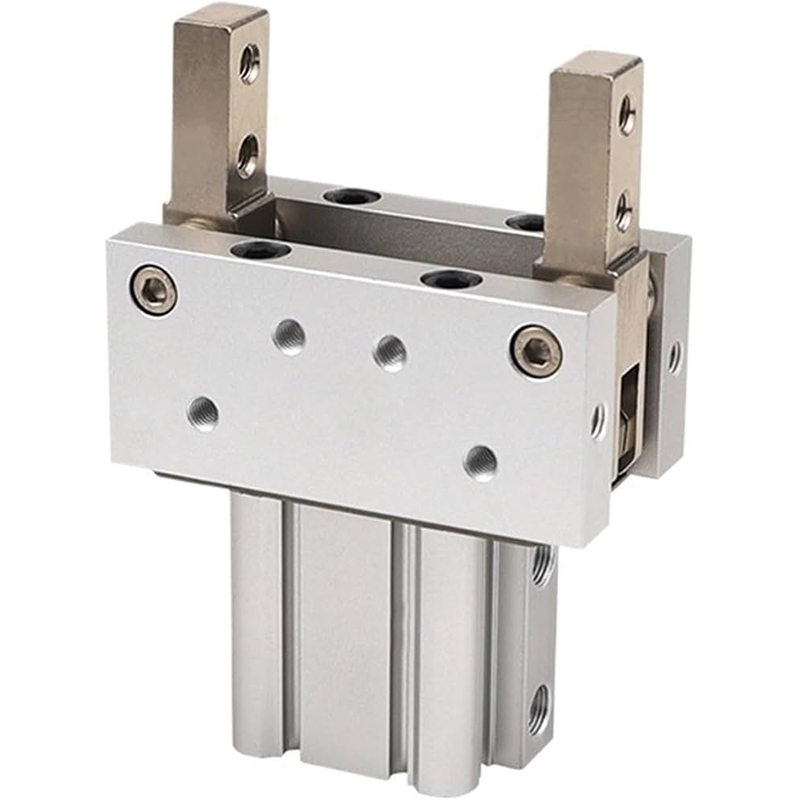

     SOLH MHT2-serien er knækledsdrevet vinkelgriber med 2 kæber. Fremragende egenskaber omfatter selvlåsende mekanisme, sluk-funktion, ultrahøjt spændemoment og firesidede sensorinstallationsåbninger med høj strukturel stivhed.

     Optimeret til fastspænding, transport og positionering af tunge emner med strenge sikkerhedskrav mod fald; den foretrukne tunge griber til højrisiko automatiserede stationer.

Kernestruktur og designfunktioner

     -- Arbejdsprincip: Cylinder push-pull kombineret med vippeled kraftforstærkende mekanisme. Når kæberne lukker, når vippeknappen dødpunktslåseposition. Klemkraften forstærkes 3~5 gange, og ≥80% klemkraft kan opretholdes kontinuerligt ved lufttryktab/luftafskæring for pålidelig selvlåsning.

     -- Kropskonstruktion: Firkantet hårdanodiseret aluminiumshus med indbygget magnetisk ring. Fire monteringsriller (øverst/nederst/venstre/højre) tillader direkte samling af magnetiske kontakter i M9B/A93-serien uden døde vinkler til sensorlayout.

     -- Driftstype: Dobbeltvirkende (D standardversion / DZ opdateret letvægtsversion). Kæberne låses i lukket position; cylindertryk nulstiller kæberne til åbning.

     -- Materialespecifikation: Hård oxiderende aluminiumscylinder, højstyrke legeret stålkæber, slidbestandig forbindelsessamling. Høj stivhed, lang levetid og vedligeholdelsesfri oliefri drift.

     -- Fleksibel montering: Flere tapede monteringshuller understøtter aksial, langsgående og vandret installation, velegnet til kompakt, begrænset udstyrslayout.

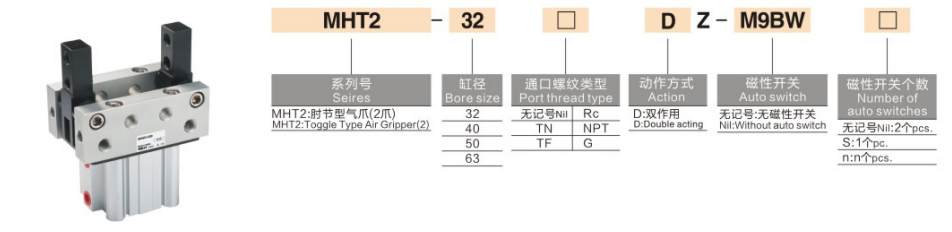

Komplet modelkodningsregel

 1. Modeleksempel: MHT2-50DZ-M9BW

  2. Eksempler på standardordrereference

     -- MHT2-32D: Bore 32, dobbeltvirkende standard basismodel uden kontakt

     -- MHT2-63DZ-M9B：Bore 63, opdateret letvægts DZ-type, firesidede sensorslots, udstyret med M9B magnetisk kontakt

Universal Core tekniske specifikationer (0,5 MPa forsyningstryk)

Kerne konkurrencefordele

  1. Kraftig selvlåsende anti-drop ydeevne

     -- Toggle-dødpunktslåsedesign bevarer ≥80 % klemkraft efter lufttilførselsafbrydelse eller tryktab. Eliminer effektivt risikoen for, at emnet falder ned for automatiske produktionslinjer med høj sikkerhed.

  2. Ultrahøjt spændemoment til tunge opgaver

     -- Maks. drejningsmoment når 106N·m for φ63-modellen, der er i stand til at gribe 5~50 kg tunge emner, hvilket langt overstiger parallelle gribere med tilsvarende borestørrelse.

  3. 360° fleksibel sensorlayout

     -- Ingen integreret styreskinne på hoveddelen; magnetiske kontakter kan monteres på fire overflader for at realisere positionsdetektion i alle retninger, perfekt til smalle installationshulrum.

  4. Høj stivhed og forlænget levetid

     -- Legeret stålkæber og slidbestandige koblinger understøtter over 5 millioner stabile cyklusser, tilpasset til højfrekvent tung belastning kontinuerlig drift.

Monteringsmuligheder og typiske anvendelsesscenarier

  1. Monteringsformularer

     -- Aksial montering: Vandret skub og træk til overførsel af samlebåndsmateriale

     -- Langsgående lodret montering: Op- og nedlæsnings-/aflæsningsstationer

     -- Sidemontering på siden: Sideklemning til stationer med begrænset plads

  2. Typiske industrielle anvendelser

     -- Bilkomponenter: Gribende motorhuse, gearkassedæksler, hjulnav

     -- Maskinautomatisering: Kraftig støbning, smedede dele og formhåndtering

     -- Logistiktransport: Metalpaller, kasser og tøndematerialetransport

     -- Sikkerhedspositioneringsstationer: Overhead anti-drop-stationer, sikkerhedsspændebeslag til presseudstyr

Sammenligning af udvalg: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3-trins guide til hurtig valg

  1. Valg af boring baseret på emnemasse

     -- 32 ≤ 5 kg; 40 = 5 ~ 15 kg; 50 = 15 ~ 30 kg; 63 = 30 ~ 50 kg. Reserver minimum 30 % lastsikkerhedsmargin.

  2. Verifikation af svingvinkel

     -- Maksimal åbningsvinkel: MHT2-32 op til 28°, MHT2-63 begrænset til 23°. Bekræft tilstrækkelig frigang til målemnets dimension.

  3. Konfigurationsmatchning

     -- Krav om positionsfeedback: Vælg DZ letvægtsversion + M9B magnetisk kontakt til firesidet sensormontering

     -- Høj sikkerhed overheadhåndtering: Prioriter MHT2 for dens unikke power-off selvlåsende funktion

Resumé af én sætning

     SOLH MHT2 selvlåsende pneumatisk griber med knækled anvender dødpunktsforbindelseskraftforstærkningsstruktur med power-off anti-drop fastspændingsevne, firesidet magnetisk kontaktmontering og høj legeringsstivhed, tilgængelig i D/DZ varianter, ideel kraftig sikkerhedsgriber til automotive dele, støbning af værktøjsmaskiner og lastning/aflæsning af tunge emner.
