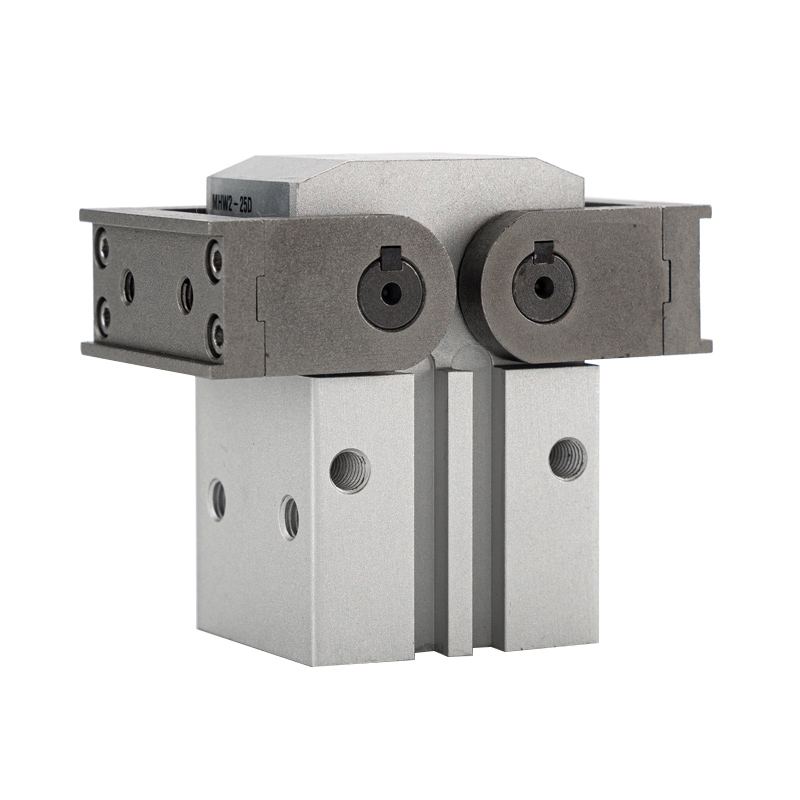

MHW2-serien 180° tandstangs- og tandstangssving pneumatisk griber

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MHW2-serien er tandstangsdrevet 2-kæbers svinggriber med en samlet åbningsvinkel på 180°. Kernestyrker: præcis gear synkron bevægelse, ultrabred 180° svingvinkel, pladsbesparende kontur, fire-side sensor monteringsslidser og støvtæt holdbar konstruktion. Udbredt til vending af emner, lastning/aflæsning, gribende dele i store størrelser og stationer med begrænset plads, og bliver det almindelige valg til applikationer med svinggribere med store vinkler.

Kernestruktur og designfunktioner

     -- Arbejdsprincip: Cylinderen skubber tandstangen til at drive tandhjulet til synkron rotation; to kæber svinger symmetrisk. Gearindgreb sikrer fremragende synkronisering, ensartet spændekraft uden offset afvigelse.

     -- Svingkarakteristik: Hver kæbe roterer op til 90°, total bilateral åbning 180°. Fuldt åbnede kæber står vinkelret på cylinderlegemet og optager minimalt fremspringsrum, ideelt til materialehåndtering, der kræver mekanisk undgåelse.

     -- Kropslayout: Firkantet hårdanodiseret aluminiumshus med indbygget magnetisk ring. Firsidede (øverste/nederste/venstre/højre) sensorriller understøtter direkte montering af M9B / A93 magnetkontakter, ubegrænset sensorarrangement.

     -- Materiale og beskyttelse: Hård oxidationscylinder, højstyrke legeret stålkæber og støvtæt tætningsstruktur. Smal frigang forhindrer indtrængning af fremmedlegemer, stabil ydelse under støvede værkstedsforhold og forlænget levetid.

     -- Driftstilstand: Dobbeltvirkende (D). Tovejs cylindertryk driver fremad/baglæns gearrotation for at opnå kæbeåbning og lukning.

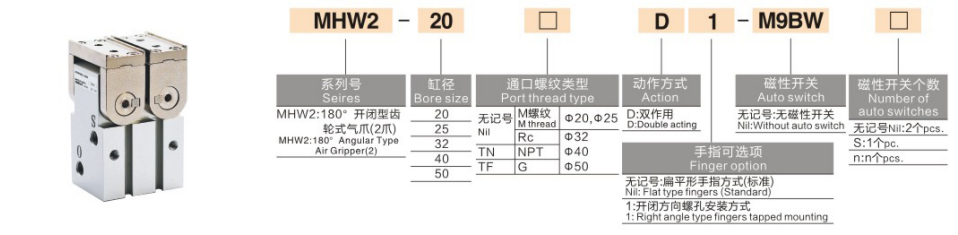

Komplet modelkodningsregel

 1. Modeleksempel:MHW2-32D-M9BW

  2. Eksempler på standardordrereference

     -- MHW2-25D: Bore 25, dobbeltvirkende basismodel uden magnetisk kontakt

     -- MHW2-40D-M9B: Bore 40, dobbeltvirkende udstyret med M9B magnetisk kontakt

Universal Core tekniske specifikationer (0,5 MPa forsyningstryk)

Kerne konkurrencefordele

  1. 180° ultrabred svingvinkel og fremragende pladsudnyttelse

     -- Kæberne står lodret i forhold til kroppen ved fuld åbning og optager kun cylinderprojiceret plads, velegnet til smalle stationer og processer, der kræver at emnet undgås og vippes.

  2. Højpræcision gear synkron transmission

     -- Tandstangsindgreb, synkronfejl ≤0,1°, afbalanceret symmetrisk fastspænding, forhindrer effektivt arbejdsemnets glidning forårsaget af ensidig kraft.

  3. 360° fleksibel sensorlayout

     -- Magnetiske kontakter kan monteres på fire kropsoverflader for at opnå positionsovervågning i alle retninger, bekvem installation og idriftsættelse til enhver monteringsretning.

  4. Støvtæt struktur til barske miljøer

     -- Optimeret tætning og lille indvendig spalte blokerer støvindtrængning; mekanisk levetid ≥5 millioner cyklusser, stabil til langsigtede højcyklusautomatiserede produktionslinjer.

 Monteringsformer og typiske industrielle applikationer

  1. Monteringsmuligheder

     -- Aksial horisontal montering: Horisontal fastspænding til samlebåndslæsning og aflæsning

     -- Lodret montering i længderetningen: Lodret løft til arbejdsemne vippestationer

     -- Sidemontering på siden: Sideklemning for snævert udstyrsrum

  2. Typiske anvendelsesscenarier

     -- Elektronik og husholdningsapparater: Gribende og vippede huse, paneler og store komponenter

     -- Autodele: Transport af lampehuse, interiørlister og små støbegods

     -- Logistik & Emballage: Håndtering af kasser, paller og tøndematerialer

     -- Maskin- og sprøjtestøbningsautomatisering: Plukning af store emner fra værktøjsmaskiner og støbemaskiner

Sammenligning af udvalg: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

3-trins guide til hurtig valg

  1. Valg af boring baseret på emnemasse

     -- 20 ≤ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 10 kg; 40 = 10 ~ 15 kg; 50 = 15 ~ 20 kg. Reserve ≥30 % lastsikkerhedsmargin.

  2. Verifikation af svingvinkel

     -- Standard enkeltkæbe svingvinkel 90°, total åbning 180°. Bekræft tilstrækkelig frigang til at tage højde for emnets dimensioner og undgåelse af vandring.

  3. Konfigurationsmatchning

     -- Positionssignalfeedback: Brug fire-sidede monteringsåbninger med magnetiske kontakter i M9B-serien for fleksibelt layout uanset installationsretning.

     -- Støvet værkstedsmiljø: Prioriter MHW2 på grund af overlegen støvtæt tætningsstruktur.

Resumé af én sætning

     SOLH MHW2 tandstang og tandhjul 180° svingende pneumatisk griber anvender gearsynkron transmission med firesidet magnetisk kontaktinstallation og støvtæt forsegling, der understøtter vending af emner med middel belastning og materialehåndtering; ideel pladsbesparende svinggriber til emballering, automotive og generel automatisering af lukkede rumstationer.
