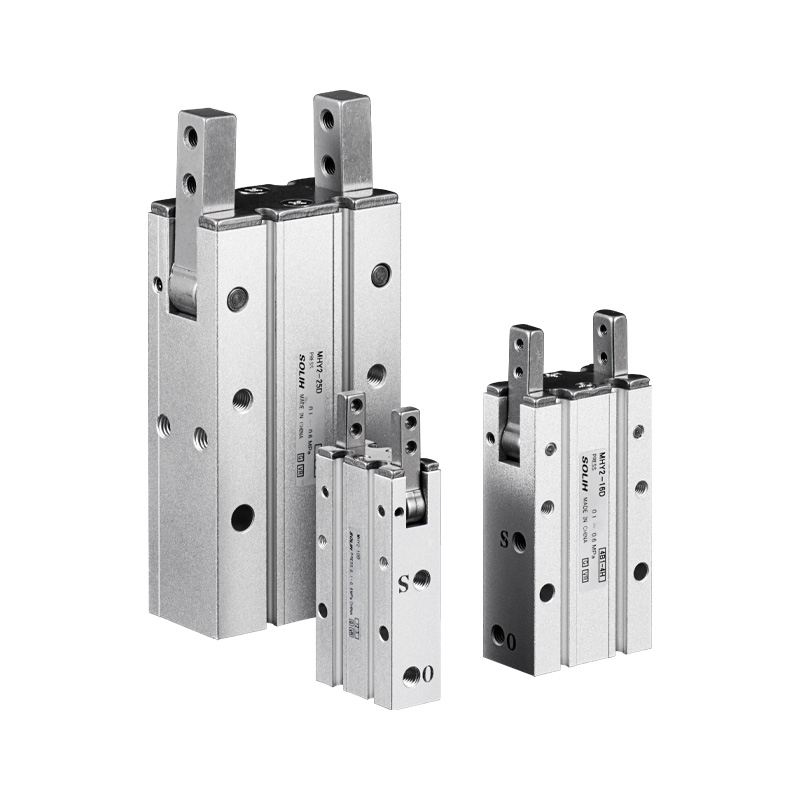

MHY2 Series 180° knastdrevet svingpneumatisk griber

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MHY2-serien er standard 180° bred swing knastdrevet 2-kæber pneumatisk griber. Kernefordele: ultra-stor åbningsvinkel, letvægts kompakt struktur, anti-støv struktur og stabil gentagelsespositionering. Ideel til håndtering af runde og uregelmæssige emner, automatiseret læsning/aflæsning, vending og sortering. Enkel bevægelsesbane muliggør ligetil pick & release uden komplekse mekaniske bevægelser.

Kernestruktur og driftsprincip

     -- Transmission: Knastmekanisme (ikke gear og tandstang). Dobbelte stempler skubber knastaggregatet for at drive to kæber synkront. Maks. åbningsvinkel 180°, overlukningsposition -3° for anti-løsende fastholdelse. Glat synkroniseret sving uden kæbeafbøjning.

     -- Konstruktion: Aluminiumslegering, rustfrit stål kæber som standard, indbygget magnetisk ring, fire-sidet magnetisk kontakt monteringsåbninger. Monteringshuller tilgængelige på bund- og sideflader. Design med smal frigang forhindrer, at støv og snavs trænger ind i den indre mekanisme.

     -- Driftstilstand: Kun dobbeltvirkende (D), ingen enkeltvirkende NO/NC-varianter. Tovejs luftstyring med justerbar åbnings-/lukkehastighed.

     -- Positioneringsnøjagtighed: Gentag positioneringsnøjagtighed ±0,02 mm med ensartet svingvinkel.

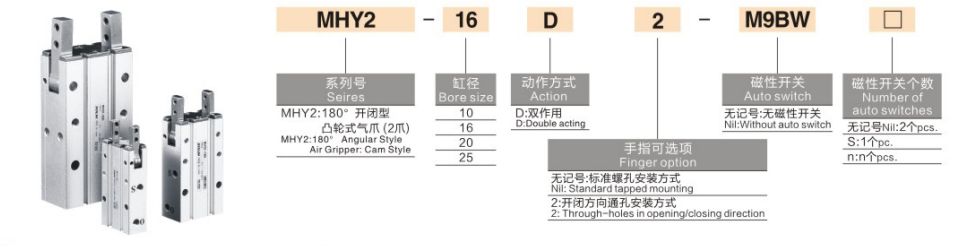

Komplet modelkodningsregel

  1. Modeleksempel:MHY2-16D-S-M9BW

  2. Standard ordrereference

     MHY2-20D-S-M9BW: Boring 20, dobbeltvirkende, indbygget magnetring, M9B magnetkontakt med 1m kabel.

Universal Core tekniske specifikationer

Data om spændemoment og kraft (0,5 MPa, referencespændeafstand L=35 mm)

     Vigtig bemærkning: Den effektive spændekraft falder, når spændeafstanden L forlænges. Bekræftelse af belastningsmoment er obligatorisk under valg.

Foretrukne applikationsscenarier

  ✅ Vælg MHY2 hvis:

     -- Kræv ultrabred 180° åbning til cylindriske rør, uregelmæssigt formede dele, på-/tømnings- og vippestationer

     -- Let nyttelast kompakt robot sluteffektor, letvægtsdesignprioritet

     -- Værkstedsmiljø med støv og snavs, kræver intern struktur mod forurening

     -- Har brug for alternativ løsning, når MHZ2 parallel griber ikke kan gribe uregelmæssige arbejdsemner med stor diameter

  ❌ Anbefales ikke, vælg alternative modeller:

     -- Har brug for enkeltvirkende normalt åben / normalt lukket power-off-hold → Vælg MHW2 gearsvinggriber

     -- Kræv boring større end 25 mm og stor spændekraft → Vælg MHW2-serien (maks. boring op til 40)

     -- Ren parallel lineær spænding med lille åbningsvandring → Vælg MHZ2 parallel griber

Retningslinjer for nøglevalg

     -- Vælg boring i henhold til emnets diameter og ydre dimension: 10 (lille) →16 →20 →25 (medium-stor)

     -- Tilføj suffiks -S magnetisk ring plus M9 serie magnetiske kontakter til PLC position feedback

     -- Monteringsvalg: blank til standard tappet hul; suffiks -2 for installation gennem huller, velegnet til montering af platform og beslag

     -- Belastningskontrol: Hold fastspændingsafstand L ≤35 mm; opretholde sikkerhedsfaktor ≥1,5 for moment og klemkraft

Resumé af én sætning

     SOLH MHY2 knastdrevet 180° bred swing pneumatisk griber anvender anti-støv knasttransmissionsstruktur, kun dobbeltvirkende, ±0,02 mm gentagelsesnøjagtighed med valgfri magnetisk kontakt og gennemgående hulmontering, letvægts kompakt løsning til runde og uregelmæssige emner med stor diameter, plukning, automatisering af miniaturerobotter og sorteringsudstyr.
