MK Series Multi-Mount Cylinder

MK Series Multi-Mount Anti-Rotation Compact Cylinder

Mærke: SOLH by Richge Technology

Produktoversigt

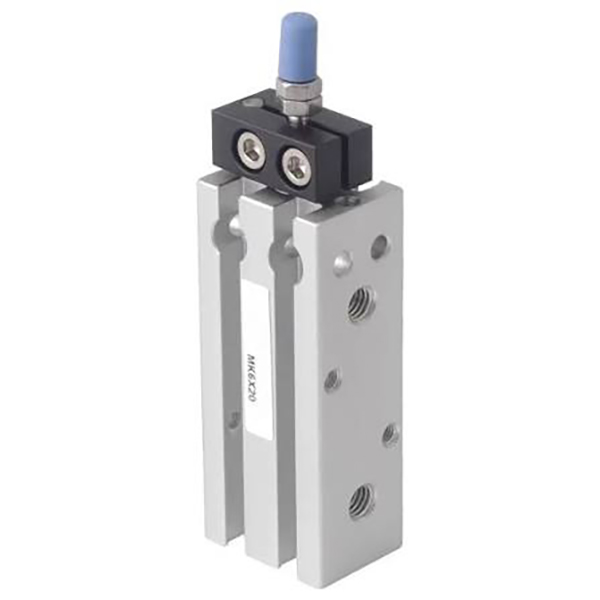

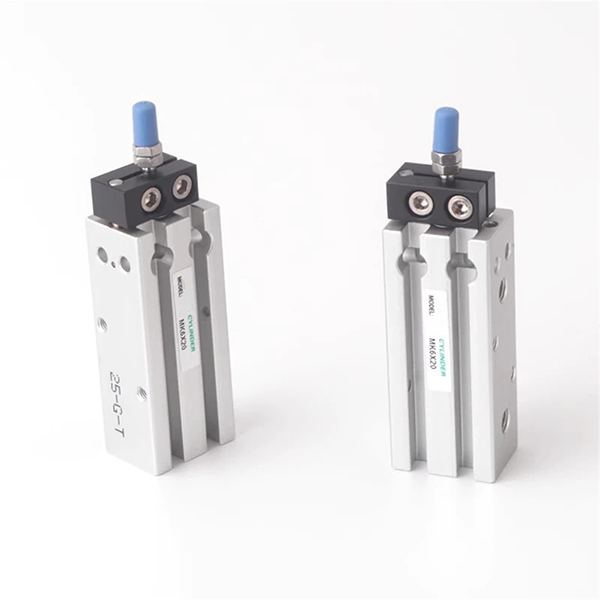

     SOLH MK serie tynde multi-mount cylinder er opgraderet version af MD cylinder med indbygget anti-rotations mekanisme. Firkantet krop understøtter installation på seks overflader uden ekstra beslag. Anti-drejningsstrukturen begrænser stempelstangens rotation, muliggør multicylindret parallel installation, ideel til præcisionsautomatisering med begrænset plads med krav til vinkelpositionering. Direkte udskiftelig med Airtac MD og SMC CQS-serien.

Struktur og funktioner

     -- Firkantet tyndt aluminiumshus, integreret anti-rotationsstyrespalte;

     -- Hård anodiseret cylinder, forkromet stempelstang, holdbar og letvægts;

     -- Fuld varianter: MK(dobbeltvirkende), MSK(fjederforlængelse), MTK(fjedertilbagetrækning), MKD(dobbeltstang), MKJ(dobbeltstang justerbar slaglængde); suffiks -S for indbygget magnet;

     -- Anti-rotationsnøjagtighed ≤±0,5°, undgå vinkelafvigelse i emnet;

     -- Kan monteres på front, bag, venstre, højre, top, nederste sider; understøtte side-by-side parallel samling;

     -- Periferiske sensorriller til fleksibel magnetisk afbryderinstallation.

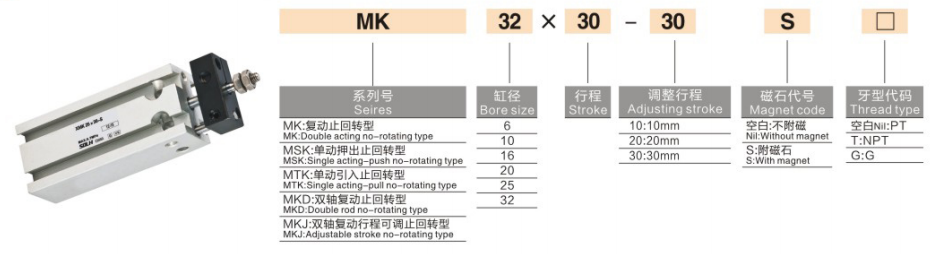

Modelkodningsregel

   1. Eksempel: MK20-50-S

     -- MK: Seriekode; K = anti-rotation; D = dobbelt stang; J=justerbar slaglængde

     -- 20: Borestørrelse: 6/10/16/20/25/32 mm

     -- 50: Slaglængde 5~100 mm

     -- -S: Indbygget magnetring

Tekniske specifikationer

Teoretisk fremdrift og træk @0,5 MPa (enkeltstang, N)

Valgvejledning

     -- Vælg boring med minimum 50 % sikkerhedsmargin for arbejdsbelastning;

     -- Tilføj 5 ~ 10 mm godtgørelse til praktisk rejseslag; max standard slaglængde: 100 mm;

     -- Vælg -S model, hvis positionsdetektion kræves; vælg MKD dobbeltstang til sidebelastningstilstand.

Resumé af én sætning

     SOLH MK kompaktcylinder med seks overflader udstyret med indbygget anti-rotationsmekanisme, velegnet til præcisionspositionering og kompakt multicylindret layout i automationsudstyr med begrænset plads.
