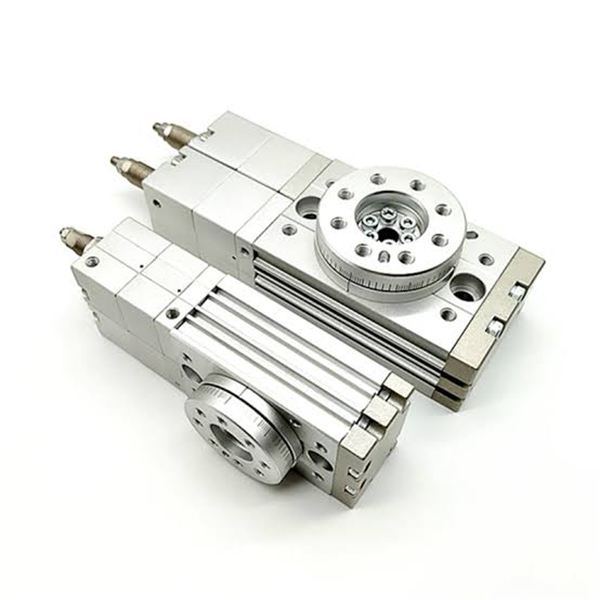

MSZ Series 3-positions roterende cylinder | Pneumatisk aktuator med tandstang

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernepositionering

  SOLH MSZ-serien er en professionel tandstangs-bordcylinder specielt designet tilpositionering i tre positioner. Den har en unik venstre/midt/højre (0° / Midtstop / 180°) tredobbelt stopfunktion, der løser positioneringssmertepunktet, som standard to-positions roterende cylindre ikke kan opnå midtslagsstop. Styret af en enkelt 5/3-vejs mellemtryksmagnetventil uden dobbeltventilkredsløbskonfiguration forenkler det i høj grad det pneumatiske systemlayout. Midterpositionen understøtter ±10° finjustering, mens begge ender realiserer 0~95° vinkeljustering, hvilket gør den til den optimale pneumatiske løsning til omledning af emner, sortering, multistationsindeksering og scenarier, der kræver obligatorisk mellempositionering.

  1.1 Series Quick Selection Core

Kerneproduktpositionering: Realiserer nøjagtig tre-stop rotation på 0° (Venstre) → Midt (Center) → 180° (Højre) med justerbar mellemposition for at imødekomme fleksible positioneringskrav med flere vinkler.

2. Tekniske kerneparametre (SOLH-standard)

  2.1 Grundlæggende specifikationer

     • Borestørrelse: 10/20/30/50

     • Driftstilstand: Dobbeltvirkende, dobbelt tandstang og tandhjul, tre-position midtstop

     • Arbejdstryk: 0,2~1,0 MPa (gummibuffertype); 0,2~0,6MPa (hydraulisk buffertype)

     • Bevistryk: 1,05 MPa

     • Arbejdstemperatur: 0 ℃ ~ 60 ℃ (Intet frysende miljø)

     • Svingvinkel: 0~95° for enkelt ende, total justerbar vinkel 0~190°

     • Mid-stop justering: ±10° finjustering baseret på den centrale position

     • Positioneringsnøjagtighed: ±0,02 mm (MSZA højpræcisionstype); ±0,05 mm (MSZB Basic type)

     • Smøretilstand: Oliefri selvsmørende drift

     • Porttråd: M5 x 0,8 (10/20 boring); M8×1,25 (30/50 boring)

  2.2 Udgangsmoment og tilladt belastning (0,5 MPa)

  2.3 Buffer energiabsorptionskapacitet

3. Strukturelle funktioner & tre-positions arbejdsprincip

  3.1 Kernstrukturelle fordele

     • Dual-Rack & Dual-Piston Mid-stop struktur: Vedtager dobbelt tandstangsdrev og uafhængigt midterstopstempeldesign, hvilket eliminerer slør og udsender stabilt og ensartet drejningsmoment under tre-positionsskift.

     • Integreret roterende borddesign: Udstyret med positioneringsstifthuller til direkte montering af emnet, med høj stivhed og enkel og hurtig installation uden ekstra fikstur.

     • Central hult gennemgående hul: Indbygget centralt gennemgående hul (Ø6~Ø12), der tillader luftrør og elektriske ledninger at passere pænt igennem, hvilket realiserer integreret ledningsføring og rørføring.

     • Uafhængig vinkeljustering: Udstyret med professionelle justeringsbolte, der understøtter uafhængig finjustering af venstre/højre grænsevinkler og midterste stopposition, hvilket realiserer fleksibel vinkelkalibrering.

     • Standard Magnetic Switch Slots: Standard reserverede riller på begge sider, kompatible med D-M9B og D-A93 magnetiske kontakter, der realiserer realtidsdetektering af venstre/midt/højre tre positioner til automatisk signalforbindelse.

  3.2 Trepositionskontrolprincip (kernefordel)

   MSZ-serien kræver kunen 5/3-vejs mellemtryksmagnetventil at realisere omskiftning i tre positioner, ingen dobbeltventil eller kompleks luftkredsløbskobling påkrævet, hvilket forenkler systemstrukturen og reducerer de samlede udstyrsomkostninger.

     1. Venstre position (0°): Magnetventil venstre stations luftindtag, enkeltsidet lufttilførsel og omvendt sideudstødning, der driver drejebordet til nøjagtigt at låse ved 0° venstre grænseposition.

     2. Højre position (180°): Magnetventil højre stations luftindtag, omvendt luftkredsløb, driver det drejelige bord til at rotere og låse ved 180° højre grænseposition.

     3. Mellemstopposition (M): Magnetventil midterstation, begge sider af cylinderen er under tryk samtidigt. Rotationsstemplet opretholder kraftbalancen, og det uafhængige midterstopstemplet skubber og låser bordet i den forudindstillede midterposition og opnår en stabil mellempositionering.

4. Udfyld modelnavneregler

  Typisk modelkode: MSZB20-R-M9BL

5. Udvælgelsesregler og typiske applikationer

  5.1 Udvælgelsesprioritetsregler

     1. Placer efterspørgsel først: Vælg MSZ-serien til arbejdsforhold, der kræver tre-positions (venstre/midt/højre) stop; MSQ/HRQ to-positions roterende cylindre er ikke anvendelige.

     2. Præcisionsmatch: Vælg MSZA højpræcisionstype til høj-gentagelsespositioneringsscenarier; vælg omkostningseffektiv MSZB basistype til generelle universelle scenarier.

     3. Hastighed og belastningsmatchning: Adopt -R hydraulisk buffertype til højhastighedsdrift, tung belastning og høj slagkraft; standard gummibuffer er tilstrækkelig til lavhastighedsdrift med let belastning.

     4. Indlæs bekræftelse: Sørg strengt for, at den faktiske radiale belastning, aksiale belastning og bøjningsmoment er lavere end de tilladte værdier for at undgå fastklemning og positioneringsafvigelse.

  5.2 Typiske anvendelsesscenarier

     • Omdirigering og sortering af emner: Realiser midterpositionering og venstre/højre materialefordeling med 0°/90°/180° multi-vinkel omskiftning.

     • Indeksering af flere stationer: Omskifter med tre positioner til automatiseret montering, detektering og procesoverførselsstationer.

     • Flip og styring af emnet: Fuldfør stabile vippe- og styrehandlinger gennem 0° → midten → 180° progressiv rotation.

     • Elektronisk og emballageautomatisering: Anvendes på stramning af flaskehætte, spånpositionering, produktdetektion med flere vinkler og præcisionspakkeudstyr.

6. Sammenligning af MSZ vs MSQ Core Difference

Resumé af én sætning

     SOLH MSZ-seriens tre-positions tandstangs- og tandhjulscylinder opnår eksklusiv venstre/midt/højre tredobbelt stoppositionering med enkelt-ventils enkel kontrol, justerbar midtervinkel og høj gentagelsesnøjagtighed, hvilket er den professionelle tilpassede løsning til automatiseret sortering, indeksering og multi-vinkel positioneringsudstyr.
