MXF-seriens ultratynde pneumatiske glidebord med høj stivhed

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MXF-serien er et ultratyndt, højstivt pneumatisk glidebord med lang slaglængde designet til højdebegrænset automationsudstyr. Med et parallelt layout af cylinder- og tværrullestyreskinne, dobbeltsidet top/bund-monteringsstruktur og medium-lastbærende kapacitet opnår den en ultralav kropshøjde, der er 40 % slankere end konventionelle MXS-slæder med samme specifikation. Med stabil mellempræcisionspositionering, jævn drift med lang slaglængde og højfrekvent cyklisk holdbarhed, tjener den som den primære mainstream lavprofilslideløsning til præcis materialehåndtering, samling og stationsskift i kompakte automatiserede systemer.

Kernepositionering og strukturelle funktioner

     -- Dobbeltvirkende kørestruktur: Vedtager stabil dobbeltvirkende drift med borestørrelser fra φ8 til φ20 mm, hvilket giver et pålideligt medium belastningsoutput på 20~180N, der passer perfekt til medium-duty præcisionshåndteringsscenarier.

     -- Parallel Cylinder & Cross Roller Guide Design: Styreskinnen og cylinderen er anbragt parallelt, og adskiller lastbærende fra stempelstangens tætningsbevægelse. Denne struktur giver høj stivhed, lav friktion, nul-gab drift og ekstremt jævn lineær bevægelse.

     -- Ultratynd lavprofil krop: Kropshøjden er kun 16~27 mm, 40 % lavere end tilsvarende MXS-modeller. Det er det optimale valg til ultra-lav frigang og meget kompakt udstyrslayout.

     --Pålidelig middelpræcisionsydelse: Sikrer 0,03 mm løbende parallelitet, 0,05 mm vertikalitet og ±0,02 mm gentagelsespositioneringsnøjagtighed, hvilket fuldt ud opfylder standardkravene til mellempræcision automatiseringspositionering.

     -- Dobbeltsidet højpræcisionsmontering: Udstyret med top gennemgående huller og bundtappede huller plus præcisionspositioneringsstifthuller. Understøtter positiv og omvendt installation, hvilket garanterer høj gentagelsesnøjagtighed efter demontering og genmontering.

     -- Fleksibel rør- og sensorinstallation: Kompatibel med tværgående og aksiale tovejsrør. Indbygget magnetisk ring med skjult skyderrilledesign til magnetisk afbryderinstallation, hvilket sparer installationsplads uden strukturel interferens.

     -- Justerbar slaglængde og multi-buffer muligheder: Standard polyurethan buffere i begge ender for stabil dæmpning. Har 5 mm justerbar slaglængde per ende (10 mm samlet standard trimningsområde), med valgfri X11-specifikation til 15 mm ultralang finjustering og valgfri hydrauliske buffere til højfrekvente stødscenarier.

Komplet modelkodningsregel

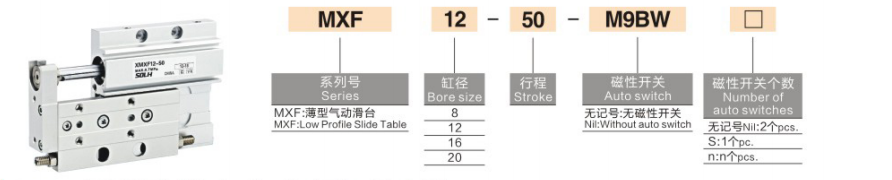

   1. Modeleksempel: MXF12-50-M9BW

   2. Eksempler på standardordrereference

     -- MXF8-20: Standardmodel uden kontakt, 8 mm boring, 20 mm slaglængde, dobbeltvirkende

     -- MXF20-100-2M9B: 20 ​​mm boring, 100 mm lang slaglængde, dobbelte magnetiske kontakter til tovejs positionsovervågning

     -- MXF16-75-X11: 16 mm boring, 75 mm slaglængde, 15 mm forlænget slagtilpasning

Tekniske kernespecifikationer (@0,5 MPa, dobbeltvirkende)

Kerneydelse og produktfordele

     -- Ultratynd kompakt struktur til ekstrem pladsbesparelse: Med en ultralav kropshøjde på 16~27 mm, 40 % slankere end MXS-serien, tilpasser den sig perfekt til udstyr med ultralav frihøjde og tætte modulære layoutscenarier, hvor konventionelle rutsjebaner ikke kan installeres.

     -- Høj stivhed og stabil langslagsdrift: Tværrulleføringen parret med integreret monolitisk krop eliminerer løbespalter og deformation. Den opretholder jitterfri stabil drift under maksimalt 100 mm lang slaglængde og højfrekvente cykelforhold.

     -- Dobbeltsidet montering med stærk tilpasningsevne: Understøtter fastgørelse af det øverste gennemgående hul og installation med boret hul i bunden, kompatibel med både positiv og omvendt montering. Udstyret med præcisionspositioneringsstifthuller for at sikre høj gentagelsesnøjagtighed efter gentagen demontering og montering.

     -- Fleksibel justerbar slaglængde og multistationstilpasning: Standard 5 mm finjustering per ende (10 mm samlet trimningsområde). Valgfri X11-specifikation giver 15 mm udvidet slagtilpasning, der opfylder præcise slaglængdekalibreringskrav til automatiserede processer med flere stationer.

     -- Oliefri og lang levetid med lav vedligeholdelse: Vedtager lavfriktionsforsegling og oliefrit driftsdesign med en levetid på over 5 millioner cyklusser. Den er anvendelig til både rene industrielle miljøer og konventionelle automatiserede produktionslinjer med minimale daglige vedligeholdelseskrav.

Monteringsmetoder og typiske anvendelsesscenarier

   1. Dobbelt monteringsmetoder

     -- Top montering: Fastgjort via topgennemgående huller med øvre lastarrangement. Matchet med positioneringsstifter for højpræcisionspositionering og stabil belastning.

     -- Bund montering: Fastgjort via bundtappede huller til direkte installation af udstyrsoverfladen. Har fast montering og er ideel til omvendt montering.

   2. Typiske industrielle applikationer

     -- 3C elektronikindustrien: Skærmlaminering, modulhåndtering, printkortoverførsel, omskiftning af registreringsstation og præcision af elektronisk komponentpositionering.

     -- Præcisionsmonteringsautomatisering: Presning af små dele, klemmesamling, skruelåsning og cyklisk betjening af letvægtsværktøj.

     -- Emballeringsmaskiner: Materialeskubbe, skæreværktøjskørsel, etiketlaminering og kortdistancematerialetransport.

     -- Generelt automationsudstyr: Udstyrsdørhusskyde, produktionslinjestationskobling og mellembelastning højfrekvent cyklisk lineær kørsel.

MXF vs MXH vs MXS | Sammenligning med lav profil og kompakt slidebord

Tre-trins hurtig valgvejledning

   1. Valg af borestørrelse efter belastning: Match borediameter i henhold til emnevægt: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Reserver ikke mindre end 50 % belastningsmargin for at sikre stabil langsigtet drift.

   2. Bekræftelse af slagtilfælde: Standard slaglængde spænder fra 10 mm til 100 mm. Foretrækker MXF-serien til scenarier med lang slaglængde (≥50 mm); vælg MXH-serien til kort- og højfrekvente cykelarbejdsforhold.

   3. Konfigurationsmatchning:
     --  Positionsdetektering: Udstyr med dobbelte M9B magnetiske kontakter til nøjagtig tovejs slagpositionsovervågning.

     -- Slag finjustering: Vælg standard -X10 (5 mm trimning) til regelmæssig brug; vælg -X11 (15 mm udvidet trimning) til præcis flertaktskalibrering.

     --  Buffer optimering: Brug standard polyurethanbuffere til konventionel drift; opgrader til hydrauliske buffere til højfrekvente påvirknings- og støjreduktionsscenarier.

Resumé af én sætning

     SOLH MXF-seriens ultratynde pneumatiske glidebord med høj stivhed har 40 % lavere kropshøjde end MXS, krydsruller med høj stivhed, dobbeltsidet montering og lang slaglængde mellembelastningsstabilitet, der fungerer som den høje omkostningseffektive kerneløsning til højdebegrænset kompakt automatisering og middelpræcision højfrekvent håndtering.
