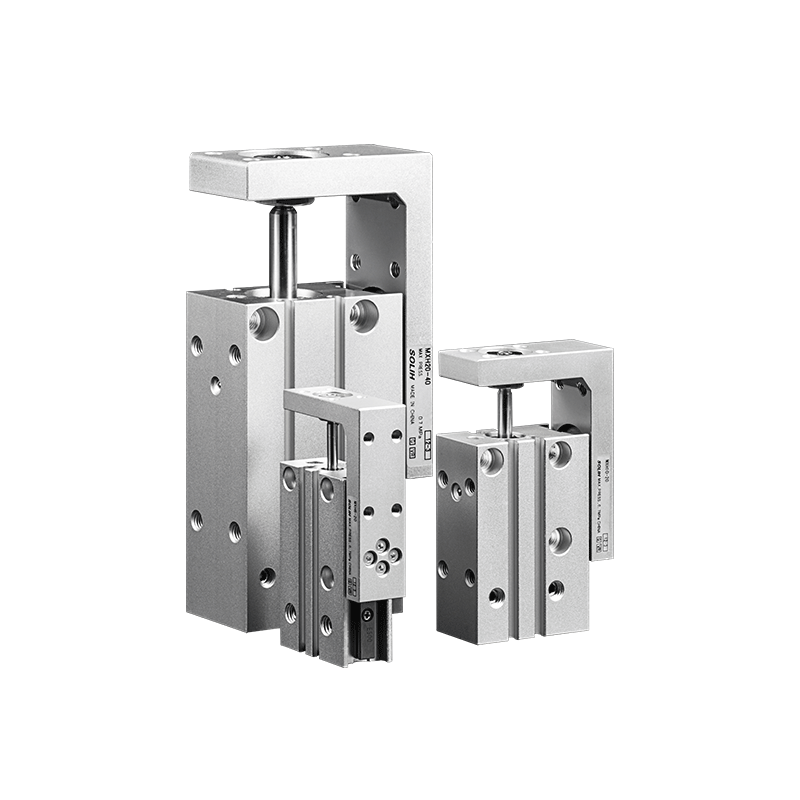

MXH-seriens kompakte pneumatiske glidebord med lang slaglængde

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MXH-serien er et kompakt pneumatisk glidebord af smal type udstyret med et lineært styresystem med cirkulerende kugle. Den integrerer letvægtsdesign, høj stivhed og udvidet slagydelse op til 60 mm og har en ultra-smal kropsbredde, der sparer betydelig installationsplads. Med fremragende anti-afbøjningsbelastningskapacitet og medium præcisionspositioneringsevne er den specielt optimeret til side-by-side multi-slide installation og præcisionsoverførselsoperationer i ekstremt pladsbegrænsede automatiserede scenarier, der fungerer som en ideel lang-takt mikro-lineær køreløsning til 3C elektronik og præcisionsautomatisering.

Kernestruktur og designfunktioner

     --  Kørestruktur med dobbelt stempel: Vedtager dobbelt-stempel dobbeltvirkende køretilstand, leverer stabil udgangskraft og enestående synkron operationsydelse, hvilket sikrer ensartet lineær bevægelse under højfrekvent cyklisk arbejde.

     --  Uendelig cirkulerende kuglestyreskinne: Udstyret med endeløse lineære styreskinner med cirkulerende kugle, med høj strukturel stivhed og fremragende lineær bevægelsesstabilitet. Rejseparallellen styres inden for 0,05 mm for korte slag, hvilket effektivt undgår bevægelsesjitter og afvigelse.

     -- Ultra-smal kompakt krop: Optimeret struktur med smal bredde, meget slankere end traditionelle glideborde i MXQ- og MXS-serien, der perfekt understøtter tæt side-om-side-arrangement af flere dias for at maksimere udstyrspladsudnyttelsen.

     -- Overlegen anti-offset belastningskapacitet: Det tilladte drejningsmoment er cirka 6 gange højere end for den traditionelle MXU-serie, med stærkt forbedret modstand mod excentrisk belastning og cantilever-belastning, tilpasset komplekse ensidige kraftdriftsforhold.

     --  Flervejs fleksibel installation: Understøtter 4-vejs montering med tværgående gennemgående huller/gevindhuller og langsgående gevindhuller. Matchet med 3-sidet rørdesign, opfylder det forskellige installations- og rørlayoutkrav til smalle og stablede udstyrsstrukturer.

     -- Universal sensortilpasning: Indbygget magnetisk ring som standard, med sensorriller på to sider, der er kompatible med magnetiske kontakter i serierne D-M9□ og A93, der realiserer nøjagtig slagpositionsdetektering og signalfeedback.

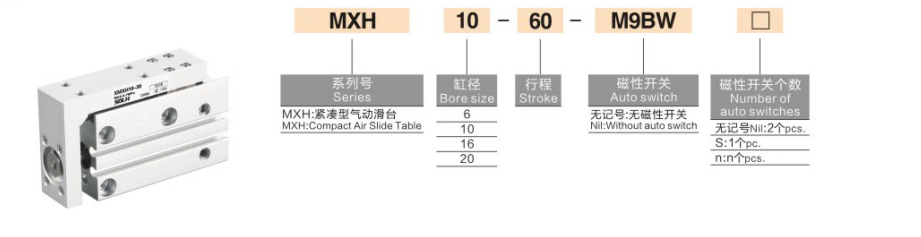

Komplet modelkodningsregel

   1. Modeleksempel: MXH16-50Z-M9NL

   2. Standard ordrereferenceeksempel

     --  MXH10-30-M9BW: Boring 10 mm, slaglængde 30 mm, NPN magnetisk kontakt med 1m ledningslængde

Kerne tekniske specifikationer

Referencediagram for outputkraft og belastning (@0,5 MPa)

Sikkerhedsfaktor ≥2; Lodret belastning kræver verifikation af tilladt drejningsmoment

Tilladt drejningsmomentspecifikation (anti-offset belastningskapacitet, N·m)

Applikationsscenarier og sammenligning af produktvalg

   1. Prioriterede applikationsscenarier for MXH-serien

     --  Ekstremt pladsbegrænset udstyr: Ultra-smal kropsdesign understøtter tæt side-by-side installation af flere glideborde, der passer perfekt til miniaturiseret automatiseret udstyrs interiør.

     --  Mellempræcisionsoperationer med langt slag: Maksimal slaglængde op til 60 mm med ±0,02 mm gentagelsesnøjagtighed, der langt overstiger positioneringsstabiliteten for almindelige pneumatiske cylindre, og opfylder krav til mellempræcision og lang vandring.

     --  Let-belastning højfrekvent overførsel: Ideel til cyklisk håndtering og positionering af elektroniske komponenter, terminaler, små plastdele og præcisionsværktøjsarmaturer.

     --  Anti-offset belastning arbejdsforhold: Fremragende drejningsmomentmodstand muliggør stabil drift under ensidig kraft og udkragningsinstallationsscenarier, hvilket løser afbøjnings- og jitterproblemer ved almindelige slæder.

Sammenligning af MXH vs MXQ vs MXS Series

Retningslinjer for professionel udvælgelse

     --  Borestørrelse matcher: Styr vandret belastning inden for 50 % af mærkeværdien og lodret belastning inden for 25 % af mærkeværdi, med en garanteret sikkerhedsfaktor på ikke mindre end 2 for at sikre stabil langtidsdrift.

     -- Forbehold for slagtilfælde: Reserver 5~10 mm slagmargin under valg; den maksimale standardslaglængde for MXH-serien er 60 mm for at undgå at begrænse stød og forbedre levetiden.

     -- Valg af monteringstilstand: Vælg tværgående montering for ultrasnæver pladslayout; Anvend langsgående montering til stablede og flerlags installationsscenarier for at spare samlet udstyrsplads.

     -- Buffer optimering: Udstyr med hydraulisk buffer, når driftshastigheden overstiger 300 mm/s eller lastvægten overstiger 3 kg, hvilket effektivt reducerer terminalpåvirkning og vibrationer.

     -- Sensor konfiguration: Sensorriller på to sider understøtter installation af dobbelte magnetiske afbrydere, hvilket realiserer nøjagtig registrering på stedet af både forlængelses- og tilbagetrækningsslag for fuld-slagspositionsovervågning.

Resumé af én sætning

     SOLH MXH-seriens smalle, kompakte pneumatiske glidebord har ultra-smal krop, høj drejningsmomentmodstand, 60 mm lang slaglængde og ±0,02 mm medium præcision, med 4-retningsmontering og oliefri drift, hvilket er den optimale omkostningseffektive løsning til tæt installation og let belastning højfrekvent præcisionsoverførsel i trange automatiserede rum.
