MXJ-seriens ultrakompakte pneumatiske glidebord med høj præcision

Mærke: SOLH by Richge Technology

Produktoversigt

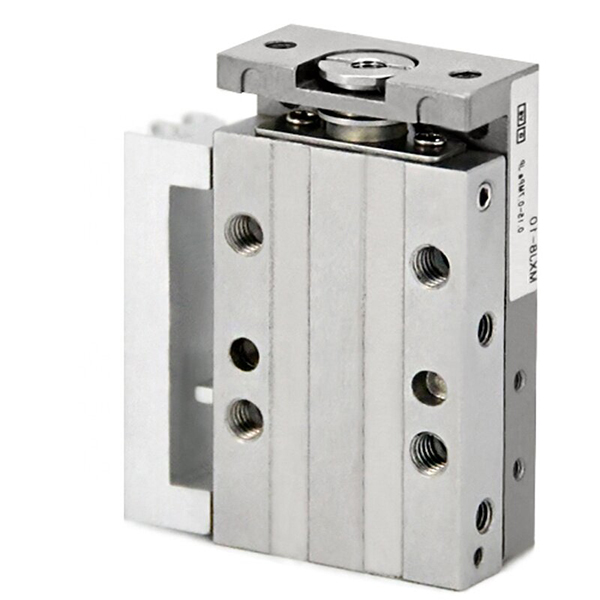

     SOLH MXJ-serien er en ultra-miniature, højpræcision pneumatisk glidebord designet til mikropræcision lineær kørsel. Med et ultrakompakt fodaftryk, mikron-niveau positioneringsnøjagtighed, letvægtskonstruktion og multi-retningsbestemt monteringskompatibilitet, er den perfekt skræddersyet til automatiserede stationer med begrænset plads, herunder 3C elektronisk behandling, præcisionsdetektion, mikromontering og højfrekvente kortslagscykliske operationer. Den fungerer som den almindelige højpræcisions mikro lineære aktuator til miniature automatiseringsscenarier.

Kernestruktur og designfunktioner

     -- Køretilstand: Dobbeltvirkende tovejsdrift, borestørrelser φ4,5/6/8/12/16 mm, dækker mikro til let belastningsområde på 5~50N.

     -- Premium struktur: Vedtager martensitisk rustfrit stålkrop og integreret lineær kuglestyreskinne. Den bærende struktur er isoleret fra stempelstangens tætningsbevægelse, hvilket giver høj stivhed og ultra-lav friktion.

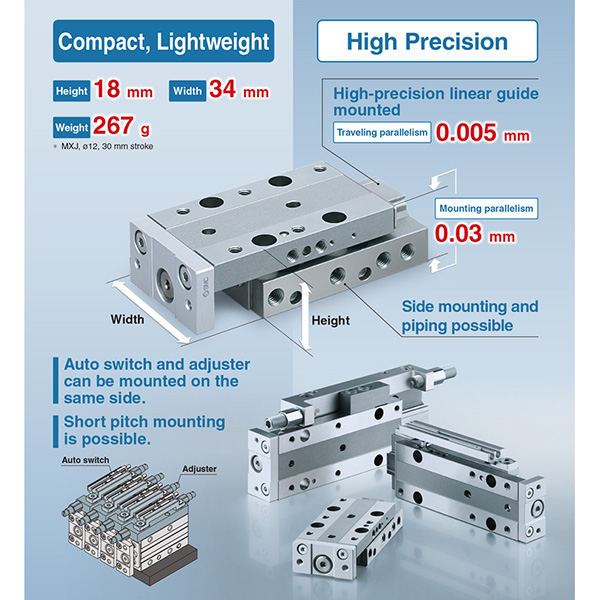

     -- Micron-Level Precision: Rejseparallelisme 0,005 mm, monteringsparallelisme 0,03 mm, vertikalitet 0,01 mm, hvilket sikrer ultrastabil præcisionspositionering til sofistikerede processer.

     -- Ultra-kompakt størrelse: Ultratyndt kropsdesign med kun 10 mm højde for φ4,5 boring model og 18 mm højde for φ12 boring model, 30%~50% mindre end tilsvarende MXQ glideborde, hvilket maksimerer pladsudnyttelsen til tætte layoutstationer.

     -- Fleksibel montering på flere sider: Understøtter tresidet top-, bund- og sideinstallation med præcisionspositionering af stifthuller, der tilpasser sig forskellige indesluttede og tætte udstyrslayouts.

     -- Universal sensorkompatibilitet: Udstyret med dobbelte magnetiske kontaktriller som standard. Modeller med slaglængde ≥5 mm tillader installation af 2 M9B magnetkontakter. Symmetrisk strukturelt design muliggør venstre/højre kontakt og rørudskiftelighed på stedet.

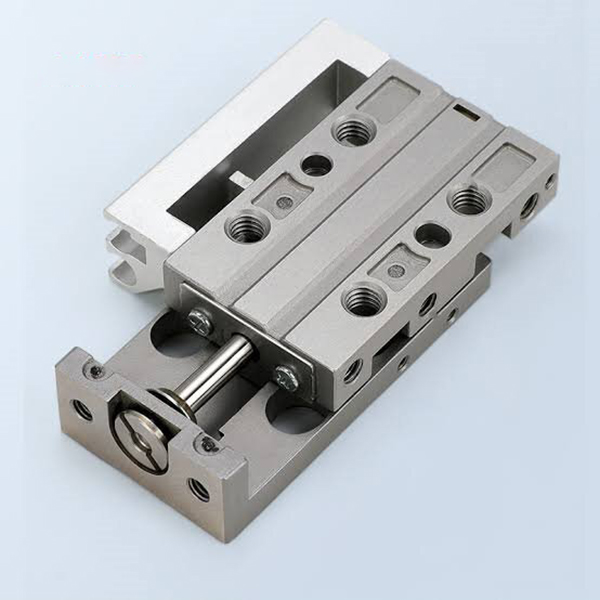

     -- Justerbar buffering og begrænsning: Standard gummibuffer med dobbelt ende til støj- og stødreduktion; valgfri single-end/dual-end metalslagbegrænser med 0~5 mm justerbar slaglængde for ultra-præcis positionering.

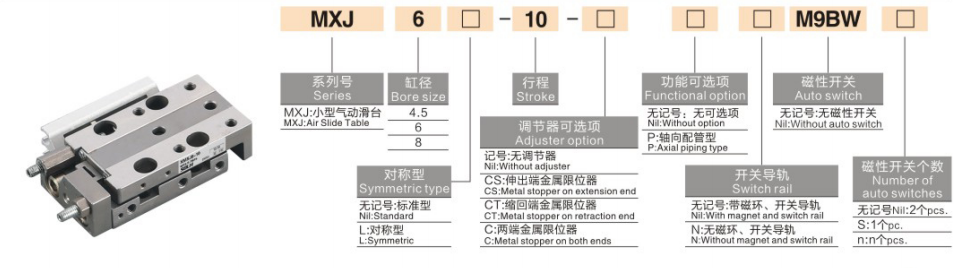

Komplet modelkodningsregel

   1. Modeleksempel: MXJ6-10-CS-M9B

   2. Eksempler på standardordrereference

     -- MXJ4.5-5: Standardtype, ingen magnetisk kontakt, boring 4,5 mm, slaglængde 5 mm, dobbeltvirkende

     -- MXJ8-15-B-2M9B: Boring 8 mm, slaglængde 15 mm, dual-end metal limit, 2 stk. M9B magnetiske kontakter

     -- MXJ12-20-L: Symmetrisk type, boring 12 mm, slaglængde 20 mm, vendbar siderør

Tekniske kernespecifikationer (@0,5 MPa, dobbeltvirkende)

   1. Mikrospecifikationer (φ4,5 / φ6 / φ8)

   2.Små specifikationer (φ12 / φ16)

Kerne konkurrencefordele

   1. Ultra-høj præcision og stabilitet på mikronniveau

     -- Integreret bearbejdning i ét stykke parret med højpræcisions lineær kuglestyreskinne sikrer gentagen positioneringsnøjagtighed på ±0,01 mm og ultralav parallelitetsfejl, hvilket fuldt ud opfylder strenge præcisionskrav til mikrodetektion og fine positioneringsprocesser.

   2. Ultrakompakt & pladsbesparende design

     -- Ultratynd og ultrakort kropsstruktur med en minimumshøjde på kun 10 mm. Tresidet monteringsdesign tilpasser sig ultra-smal lodret og vandret plads, hvilket sparer over 40 % installationsplads sammenlignet med konventionelle glideborde, ideelt til tætte automatiserede produktionslinjer.

   3. Let og højfrekvent hurtig respons

    -- Optimeret letvægtsstruktur i rustfrit stål (40~500g) reducerer bevægende inerti effektivt. Driftshastigheden varierer fra 50 til 500 mm/s, hvilket understøtter stabil højfrekvent drift over 300 cyklusser i minuttet (cpm) for at øge produktionseffektiviteten.

   4. Oliefri drift og superlang levetid

     -- Vedtager slidbestandig tætning med lav friktion og oliefrit design, der er kompatibelt med rene værksteder og let olierede industrielle miljøer. Holdbar strukturel konfiguration sikrer en levetid på over 5 millioner cyklusser med langsigtet stabil vedligeholdelsesfri drift.

   5. Symmetrisk reversibelt design for fleksibel installation

     -- Symmetrisk luftport og kontaktrillestruktur tillader venstre/højre udveksling af rør og sensorinstallation på stedet, hvilket eliminerer retningsbegrænsninger og i høj grad forbedrer fejlfinding på stedet og strukturel tilpasningsfleksibilitet.

Monteringsformer og typiske anvendelser

   1. Monteringsmetoder

     -- Topmontering: Fastgjort gennemgående huller med præcise positioneringsstifthuller, velegnet til topmontering af emnet og højpræcisionspositioneringsscenarier.

     -- Bundmontering: Fastgjort via bundgevindhuller, stabil og pålidelig, anvendelig til overfladeinstallation af standardudstyr.

     -- Sidemontering: Fastgjort via sidegevindhuller, perfekt til udstyr med begrænset lodret plads og tæt parallelt arrangement af flere dias.

   2. Typiske anvendelsesscenarier

     -- 3C Electronics: Chiphåndtering og -overførsel, kameralinsefokusering, mikrokomponentlaminering, test af knaplevetid holdbarhed

     - Præcisionsdetektion: sondepositionering, CCD-kamera præcis bevægelse, mikrodimensionsmåling, optisk finkalibrering

     -- Micro Assembly: Automatisk skruelåsning, klemning af terminaler, præcision af komponentindsættelse, miniature-jigkørsel

     -- Medicinsk udstyr: Mikropumpe præcisionskontrol, miniature ventil skift, lille instrument teleskopisk positionering

3-trins guide til hurtig valg

   1. Borevalg efter belastning

     -- φ4,5 ≤0,5 kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Reserver ikke mindre end 50 % lastsikkerhedsmargin for stabil præcisionsdrift.

   2. Bekræftelse af slagtilfælde

     -- Standard slaglængdeområde: 5 ~ 50 mm. Prioriter korte slag (5~20 mm) for højfrekvente arbejdsforhold for at sikre højere præcision og driftsstabilitet.

   3. Konfigurationsmatchning

     -- Positionsovervågning: Udstyr 2 M9B magnetiske kontakter til tovejs tilbagemelding af slagposition.

     -- Præcisionsbegrænsning: Vælg dobbelt-ende metalgrænse (B) for 0~5 mm justerbar præcis slagpositionering.

     -- Monteringstilpasning: Vælg sidemontering for tæt stationslayout, bundmontering for standard overfladeinstallation.

Resumé af én sætning

     SOLH MXJ-seriens ultrakompakte højpræcision pneumatiske glidebord har positioneringsnøjagtighed på mikronniveau, tresidet fleksibel montering, letvægts højfrekvent drift og valgfri justerbare metalbegrænsere, der fungerer som den omkostningseffektive præcision mikro lineære aktuator, der er meget udbredt i 3C elektronik, præcisionsdetektion og medicinsk automatiseringsudstyr.
