MXQ Series pneumatisk glidebord | Recirkulerende boldguide / økonomisk type

Mærke: SOLH by Richge Technology

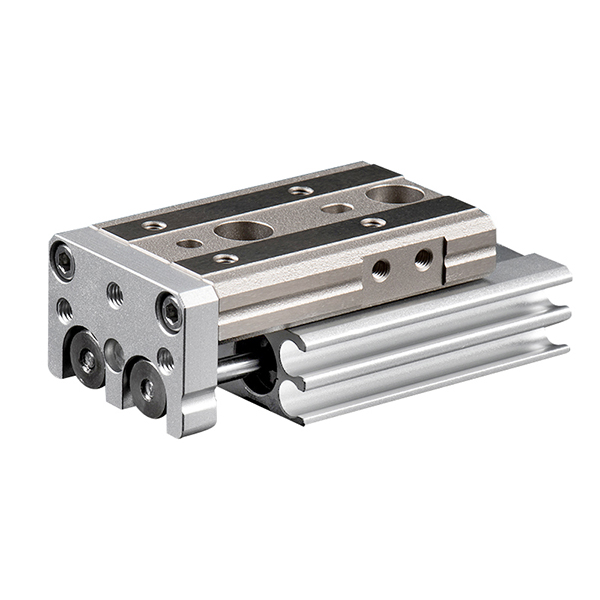

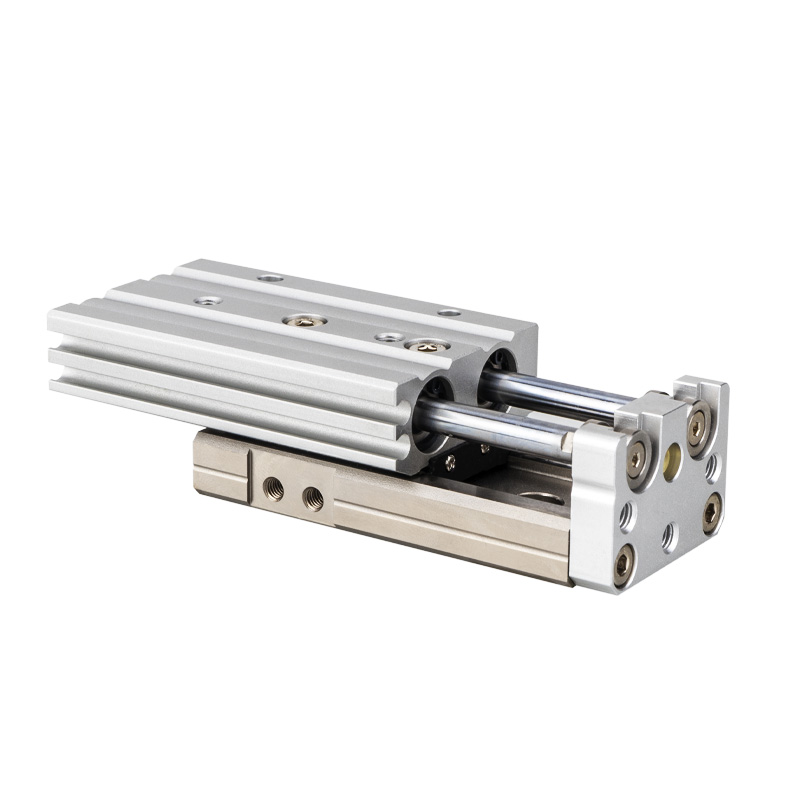

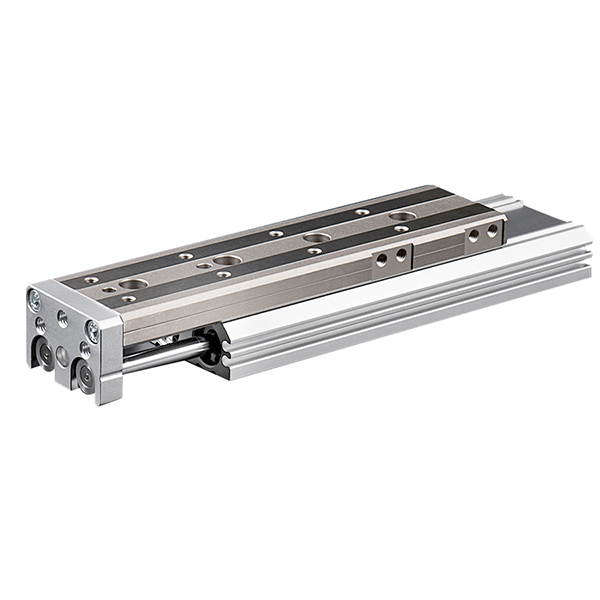

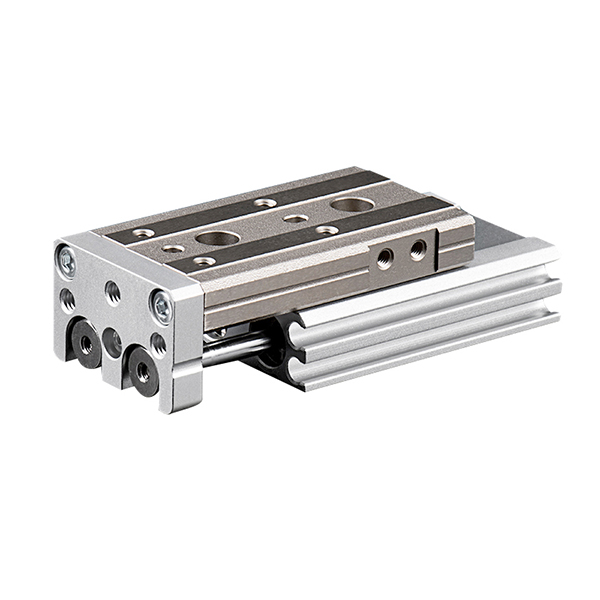

Produktoversigt

     SOLH MXQ-serien er et økonomisk, kompakt pneumatisk glidebord med et dobbeltstempel-drivsystem og recirkulerende kuglestyreskinner. Ved at vedtage en ultratynd og let integreret struktur, leverer den stabil lineær bevægelse med medium præcision med en gentagelsesnøjagtighed på ±0,02 mm. Som et omkostningseffektivt alternativ til den traditionelle kombination af "cylinder + ekstern guide", reducerer det udstyrsomkostningerne i høj grad, samtidig med at pålidelig driftsydelse bevares. Ideel til generel automatiseret håndtering og standard præcisionsmontagescenarier, det er den foretrukne grundlæggende lineære kørselsløsning til masseautomatiserede produktionslinjer.

Kernestruktur og arbejdsprincip

     -- Dobbelt-stempel dobbeltvirkende drev: Udstyret med en dobbeltstempelstruktur, der giver dobbelt udgangstryk af en-cylindrede slæder med samme boringsstørrelse. Det sikrer synkron og stabil lineær bevægelse uden svingning eller afbøjning under højfrekvent cyklisk drift.

     -- Recirkulerende kuglestyreskinne: Adopterer ikke-forspændt recirkulerende kugleføringsdesign, med jævn let-belastningsbevægelse og lave fremstillingsomkostninger. Den opretholder en stabil ±0,02 mm gentagelsespositioneringsnøjagtighed, og opfylder fuldt ud automatiseringskravene til medium præcision.

     -- Ultratynd og let integreret krop: Den integrerede cylinder- og glidebordsstruktur er 10 % lavere i højden og 22 % lettere i vægt end MXS-serien, hvilket giver et mere kompakt installationslayout for pladsbegrænset udstyr.

     -- Fleksibel tresidet montering: Understøtter bund-, side- og aksial tre-vejs fiksering med forudindstillede præcisionspositioneringsstifthuller. Det forenkler installations- og positioneringsprocedurer på stedet, hvilket forbedrer den samlede montageeffektivitet.

     -- Indbygget magnetisk induktionsdesign: Standard indvendig magnetring med reserverede sidemonteringsriller til magnetkontakter i serie D-M9□ og A93. Det planmonterede design undgår strukturel interferens og sikrer stabil positionssignalfeedback.

 Komplet modelkodningsregel

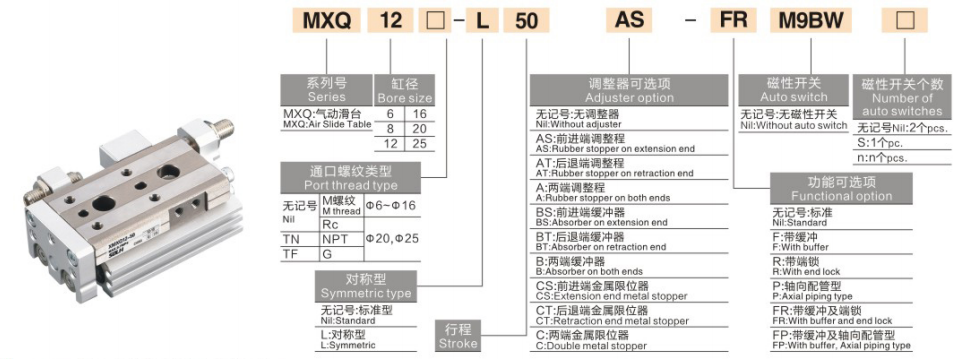

   1. Modeleksempel: MXQ16-50AS-M9BW

   2. Standard ordrereferenceeksempel

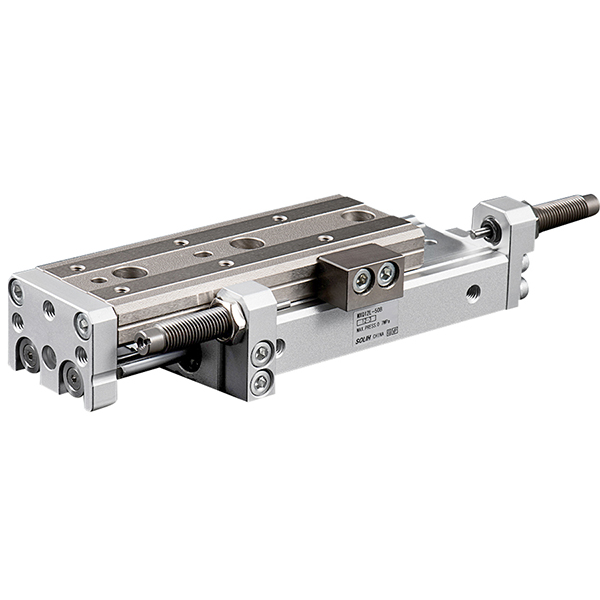

     -- MXQ20-75A-FR-M9NL: Boring 20 mm, slaglængde 75 mm, dual-end slaglængdejustering, aksial rørføring, PNP magnetisk kontakt med 3m ledningslængde

Generelle kernetekniske specifikationer

Referencediagram for outputkraft og belastning (@0,5 MPa, vandret installation)

Bemærk: Belastningskapaciteten falder med længere slaglængde og højere driftshastighed; sikkerhedsfaktor ≥2; lodret belastning kræver tilladt drejningsmomentverifikation

Applikationsscenarier og sammenligning af produktvalg

   1. Prioriterede applikationsscenarier for MXQ-serien

     --  Generel automatiseret håndtering: Perfekt til cyklisk overførsel af små elektroniske dele, terminaler, plastkomponenter og letvægtsmodulære armaturer med standardpræcisionskrav.

     -- Omkostningsfølsomme automationsprojekter: Som et omkostningseffektivt alternativ til højpræcisions MXS-serien reducerer den de samlede udstyrsomkostninger med mere end 30 %, samtidig med at den opretholder en stabil grundydelse.

     -- Ultrakompakt rumlayout: Har lavere kropshøjde og lettere vægt end MXS-rutschebaner, hvilket sparer lodret installationsplads til meget kompakt automatiseret udstyr.

     -- Medium-præcision let-belastning drift: Ideel til arbejdsforhold med ±0,02 mm positioneringskrav og ingen krav til høj stivhed eller høj drejningsmomentmodstand.

     -- Højfrekvent kortslagscykling: Pålidelig til langvarig gentagen drift inden for 10 ~ 50 mm kort slaglængde, og erstatter effektivt traditionelle opdelt cylinder og eksterne styrekombinationer.

   2.MXQ vs MXS vs MXH | Core SMC Slide Table Sammenligning

Nøglepunkter for professionel udvælgelse

     -- Borestørrelse matcher: Vælg den passende borestørrelse i henhold til emnevægt og monteringsretning. Styr vandret belastning inden for 50 % af den nominelle værdi og lodret belastning inden for 25 % af den nominelle værdi for at sikre stabil langtidsdrift.

     -- Slagvalg & marginreservation: Reserver 5~10 mm slagmargen under modelvalg. Brug AS/AT/A finjusteringssuffiks (0~5 mm trimning), hvis præcis kalibrering af slag er påkrævet.

     -- Fleksibelt monteringsvalg: Bundmontage til vandret materialehåndtering; sidemontering til lateral fast installation; aksial montering til Z-akse stabling og flerlags udstyrssamling.

     -- Bufferkonfigurationsoptimering: Standard gummibuffer til konventionel lavhastighedsdrift. Installer en valgfri hydraulisk buffer, når driftshastigheden overstiger 300 mm/s eller belastningsvægten overstiger 5 kg (gælder ikke for MXQ6-modellen).

     -- Positionsdetektionskonfiguration: Kompatibel med M9B/M9N/A93 magnetiske kontakter. Indlejrede riller på to sider understøtter installation med to afbrydere for at opnå nøjagtig forlængelse/tilbagetrækning af signalfeedback på stedet.

Resumé af én sætning

     SOLH MXQ-seriens økonomiske pneumatiske glidebord vedtager letvægts recirkulerende kugleguide og integreret dobbeltstempelstruktur, med ultralet tynd krop, ±0,02 mm stabil medium præcision og lav pris, der tjener som den bedste omkostningseffektive erstatning for traditionelle cylinder-guide-kombinationer til generel industriel automation og let-præcisionsmontering.
