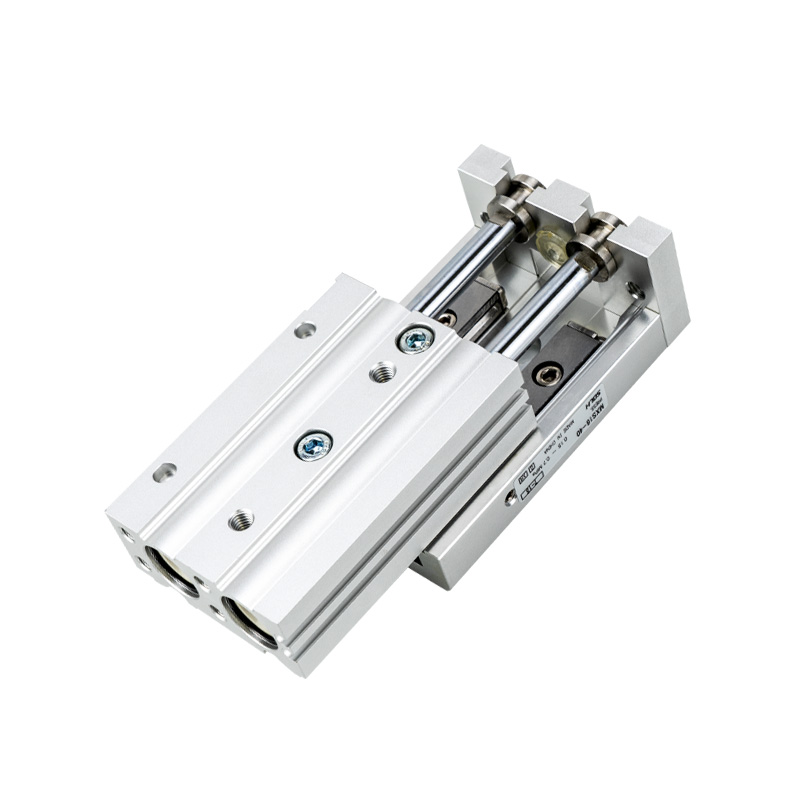

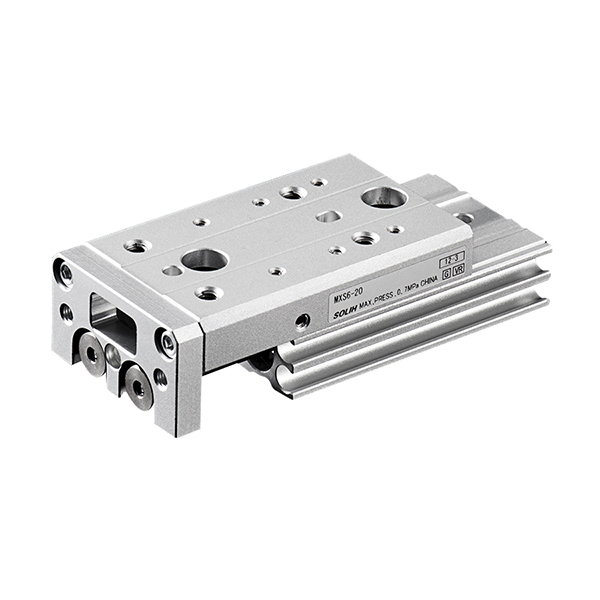

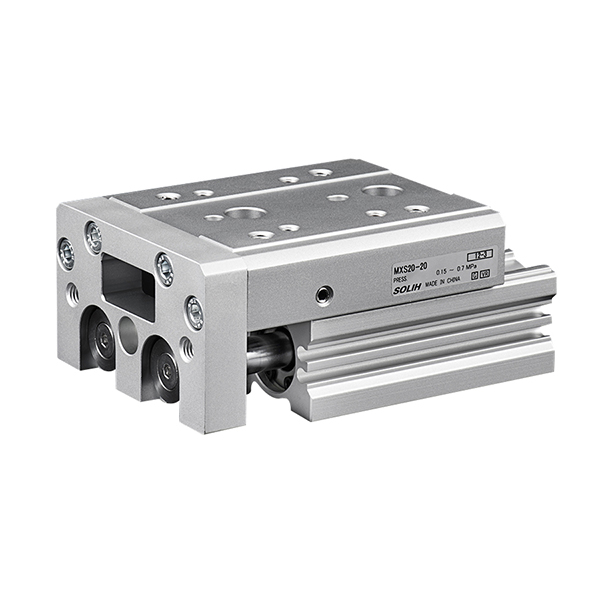

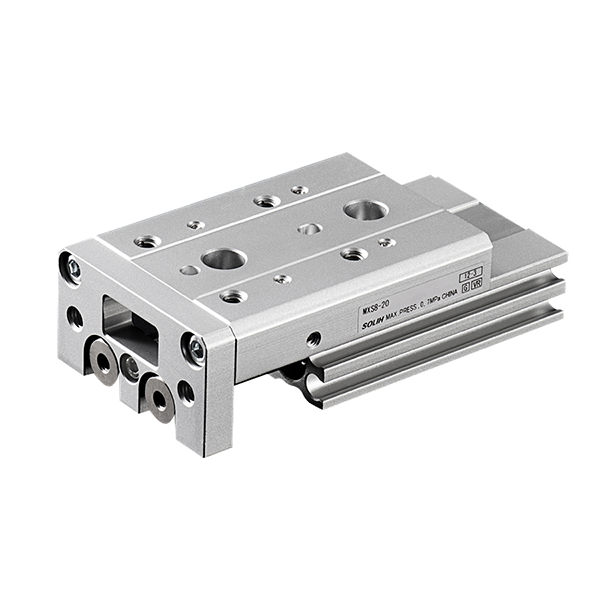

MXS-serien pneumatisk glidebord | Krydsrullestyr dobbeltcylindret type

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH MXS-serien er et integreret pneumatisk glidebord med høj stivhed og høj præcision udstyret med dobbeltstemplet drivstruktur og professionelle krydsrullestyreskinner. Med ultratynd kompakt krop, forudindlæst styresystem uden frigang og fordoblet udgangstryk, leverer den ultrastabil lineær bevægelse med gentagelsesnøjagtighed op til ±0,01 mm. Det integrerede alt-i-en design reducerer udstyrsvolumen betydeligt sammenlignet med traditionelle kombinationer af splitcylinder + ekstern guide. Det anvendes i vid udstrækning inden for præcision af lineær overførsel, montering af justering, elektronisk og halvlederværktøj, og tjener som den optimale opgraderede erstatning for konventionelle lineære køreløsninger.

Kernestruktur og arbejdsprincip

     -- Dual-Piston Driving System: Vedtager dobbeltvirkende dobbeltstempelstruktur, der giver dobbelt så stor trykkraft som en-cylindrede slæder med samme boringsstørrelse. Det sikrer meget synkron drift og eliminerer effektivt bevægelsesafbøjning og svingning under højfrekvente bevægelser.

     -- Premium Cross Rulleføringsskinne: Indbygget højpræcisions krydsrulleføring med forspændingsdesign, nul løbeafstand, fremragende strukturel stivhed og stærk modstand mod radial belastning og drejningsmomentafbøjning. Den opretholder stabilt ±0,01 mm ultrahøj gentagelsespositioneringsnøjagtighed for langsigtet cyklisk drift.

     -- Integreret alt-i-én-design: Cylinderen og glidebordet er perfekt integreret som en enkelt enhed, hvilket reducerer det samlede installationsvolumen med 30%~50% sammenlignet med strukturer af split-type. Det kræver ingen manuel justering under installationen, hvilket i høj grad forbedrer samlingseffektiviteten og strukturel ensartethed.

     -- Fleksibel tresidet montering: Understøtter bund-, side- og aksial tre-vejs installation med forudindstillede præcisionspositioneringsstifthuller. Den understøtter direkte stablingsinstallation og fast montering på siden og tilpasser sig forskellige krav til kompakt udstyrslayout.

     -- Indbygget sensortilpasning: Udstyret med standard intern magnetisk ring, med reserverede indlejrede riller på kroppen kompatibel med D-M9□ og A93 serie magnetiske kontakter. Det planmonterede design undgår strukturel interferens og sikrer nøjagtig tilbagemelding af slagpositionen.

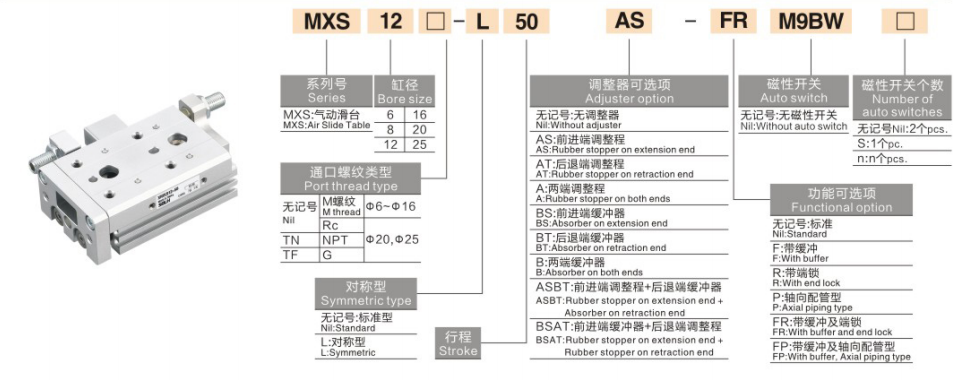

Komplet modelkodningsregel

   1. Modeleksempel: MXS16-50AS-M9BW

   2. Standard ordrereferenceeksempel

     -- MXS20-75A-FR-M9NL: Boring 20 mm, slaglængde 75 mm, dual-end slagtilpasning, aksial rørføring, PNP magnetisk kontakt med 3m ledningslængde

Generelle kernetekniske specifikationer

Referencediagram for outputkraft og belastning (@0,5 MPa, vandret installation)

Bemærk: Belastningskapaciteten falder med længere slaglængde og højere hastighed; sikkerhedsfaktor ≥2; lodret belastning kræver tilladt drejningsmomentverifikation

Ansøgningsscenarier og retningslinjer for udvælgelse

   1. Prioriterede applikationsscenarier for MXS-serien

     --  Ultra-høj præcision positionering og overførsel: Ideel til præcis lineær overførsel og justering af elektroniske komponenter, terminaler, optiske linser og miniaturemoduler med strenge ±0,01 mm positioneringskrav.

     -- Pladsbegrænset kompakt udstyr: Ultratynd integreret struktur reducerer udstyrshøjden med 30 % sammenlignet med almindelige glideborde, der passer perfekt til miniaturiserede og meget kompakte automatiserede stationer.

     -- Arbejdsforhold med høj stivhed og anti-afbøjning: Tværrullestyrdesign leverer fremragende drejningsmomentmodstand og excentrisk belastningstolerance, velegnet til robot Z-aksekørsel og højpræcisionsmonteringsstationer med komplekse kraftforhold.

     -- Højfrekvent kortslagscyklisk drift: Stabil til langvarig højfrekvent drift inden for 10~50 mm kort slaglængde, opretholdelse af ensartet præcision uden forskydning eller jitter.

     -- Strukturel forenkling og omkostningsreduktion: Integreret cylinder- og styrestruktur erstatter fuldstændig traditionel delt "cylinder + ekstern guide"-kombination, hvilket forenkler det mekaniske design og sænker monterings- og vedligeholdelsesomkostningerne.

Nøglepunkter for professionel udvælgelse

     -- Valg af borestørrelse: Match borestørrelse i henhold til emnevægt og installationstilstand. Styr vandret belastning inden for 50 % af nominel værdi og lodret belastning inden for 25 % af nominel værdi for at sikre stabil drift.

     -- Slagvalg: Reserver 5~10 mm slagmargen under modelvalg. Vælg AS/AT/A slagtilpasning (0~5 mm finjustering), hvis præcis trimning af slag er påkrævet.

     -- Monteringsretning Matching: Bundmontage til vandret materialehåndtering; sidemontering til lateral fast installation; aksial montering til Z-akse stabling og flerlagsmontage.

     -- Bufferkonfigurationsoptimering: Standard gummibuffer til konventionel drift. Udstyr med hydraulisk buffer, når driftshastigheden overstiger 300 mm/s eller lastvægten overstiger 5 kg for at reducere terminalpåvirkning og vibrationer.

     -- Opsætning af positionsdetektering: Kompatibel med M9B/M9N magnetiske kontakter. Indlejrede riller på to sider understøtter installation af 2 kontakter for at realisere nøjagtig signaldetektering på stedet for både forlængelse og tilbagetrækning.

Resumé af én sætning

     SOLH MXS-seriens dobbeltcylindrede pneumatiske glidebord anvender førsteklasses krydsrulleføring og integreret alt-i-en-struktur, med dobbelt tryk, ±0,01 mm ultrahøj præcision, overlegen stivhed og anti-afbøjningskapacitet, der tjener som den avancerede præcisions-lineære kørselsløsning til halvledermontering, højfrekvent positionering og elektronisk automatisering.
