RS2H Series Heavy Duty Stopper Cylinder | Justerbar hydraulisk bufferhåndtagsstopcylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt & kernestrukturelle fordele

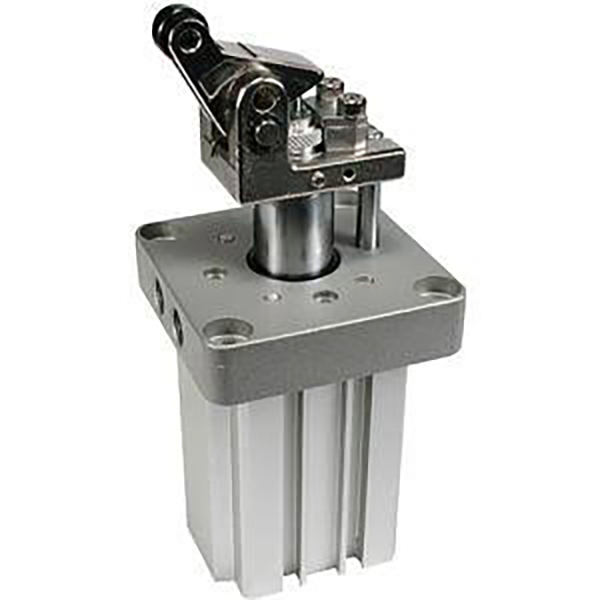

     SOLH RS2H-serien er en ny generation af kraftige stopcylindre af håndtagstype, professionelt designet til positionering og begrænsning af tunge transportbånd. Tilgængelig i store borestørrelser φ50/63/80 mm, den har ultrahøj stopkraft, justerbar hydraulisk buffer, letvægts kompakt struktur og overlegen slagfasthed. Specielt anvendelig til 50-500 kg tunge paller og værktøjsplader, tjener den som kernestopkomponent for kraftige automatiserede transportbånd, der er meget udbredt i arbejdsemnestop, overførselspositionering og stationsbegrænsende scenarier.

  1.1 Opgraderet Heavy-Duty-ydelse

     Som en opgraderet erstatning for den traditionelle RS1H-serie opnår RS2H en mere end 30% stigning i stopkraft. Ved at vedtage en kombineret løftestangsforstærkning og hydraulisk bufferstruktur, modstår den perfekt højfrekvente stødbelastninger og begrænser stabilt tunge emner fra 50 kg til 500 kg, hvilket løser problemerne med utilstrækkelig kraft og let svigt af gamle modeller under cyklisk drift med tung belastning.

  1.2 Kompakt og let optimering

     Sammenlignet med RS1H-serien reducerer φ63-30-taktsmodellen den samlede vægt med 22 % og forkorter den samlede længde med 9 mm. Den optimerede integrerede struktur sparer installationsplads, mens den forbedrer den generelle strukturelle stivhed, realiserer mindre størrelse, lettere vægt og højere stabilitet.

  1.3 Kerne Justerbar Hydraulisk Buffer

     Indbygget justerbar hydraulisk buffer som standard. Brugerne kan frit justere dæmpningsmodstanden via den roterende justeringsskive for at tilpasse sig arbejdsemner med forskellig vægt og transporthastighed. Bufferen understøtter hurtig udskiftning uden værktøj ved at løsne M4-sætskruen, hvilket i høj grad forbedrer vedligeholdelseseffektiviteten på stedet og reducerer nedetiden.

  1.4 Håndtag med høj stivhed og dobbelt rulledesign

     Håndtaget med høj styrke er udstyret med en forbedret intern bufferstruktur. To valgmuligheder for rullemateriale er tilgængelige: harpiks (L) og kulstofstål (M), med slidstyrke og anti-revneevne. Den forstørrede rullediameter sikrer jævn rullende drift og stærk anti-afbøjningsevne, hvilket effektivt undgår fastklemning og excentrisk belastningsskader under standsning af tung belastning.

 1.5 Fuldt udskiftelige og diversificerede konfigurationer

     Installationsdimensionerne er fuldstændigt udskiftelige med den traditionelle RS1H-serie, hvilket understøtter direkte udskiftning og opgradering uden at ændre armaturets rammer. Valgfrie udvidede funktioner inkluderer anti-tilbageslagslåsemekanisme, manuel oplåsning af frigørelse og kontakt til registrering af håndtag, der opfylder kontrolkravene til komplekse arbejdsforhold med tung belastning.

  1.6 Oliefri og lang levetidsstruktur

     Valgfri dobbeltvirkende, fjederbelastede dobbeltvirkende og enkeltvirkende tilstande dækker forskellige driftskrav. Den hårdt forkromede stempelstang og hårdt anodiseret cylinderhus giver fremragende slidstyrke og slagfasthed. Det oliefrie driftsdesign tilpasser sig rene miljøer og svejsesprøjtsikre arbejdsforhold med lave vedligeholdelsesomkostninger og lang levetid.

2. Komplet modelnavneregler og ordreeksempler

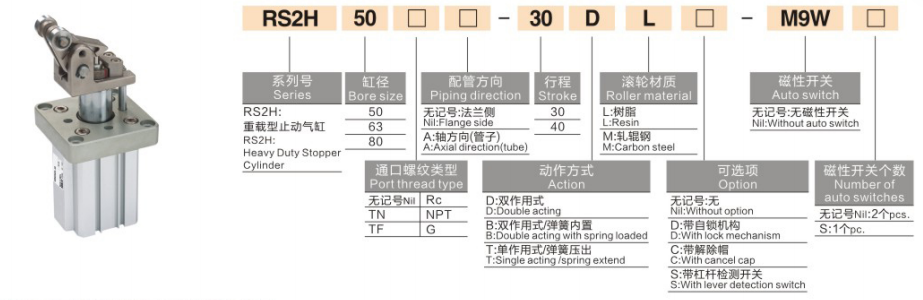

  1. Typiske modeleksempler: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Eksempler på standardorden

    • Generel Heavy-Duty Model: RS2H63-30LD-M9BW (φ63 boring, 30 mm slaglængde, harpiksvalse, dobbeltvirkende, med M9BW magnetisk kontakt)

    • Højsikkerhedslåsemodel: RS2H80-40TM-XC102 (φ80 boring, 40 mm slaglængde, kulstofstålvalse, enkeltvirkende, med anti-rebound låsemekanisme)

3. Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

  3.1 Grundlæggende specifikationer

     • Driftstilstand: Dobbeltvirkende, fjederbelastet dobbeltvirkende, enkeltvirkende fjederforlænger

     • Arbejdstryksområde: 0,05~1,0 MPa; Bevistryk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (isfrit miljø)

     • Buffersystem: Standard indbygget justerbar hydraulisk buffer + dobbeltende gummibuffer

     • Smøretilstand: Oliefri drift

     • Installationsmetode: Standard flangemontering, 4-sidet magnetisk kontaktmontering tilgængelig

  3.2 Standard bore- og slagkombination

  3.3 Teoretisk stopkraft (enhed: kN @0,5 MPa, håndtagsudgang)

  3.4 Produktvægtsammenligning (Enhed: kg @ Standard Slag)

4. Retningslinjer for kernekonfiguration og valg

 4.1 Valg af rullemateriale

     • Harpiksrulle (L): Lav støj og anti-ridse til palleoverflader. Ideel til scenarier med lette/mellemstore belastninger (50–200 kg) og højhastighedsdrift (≤0,5 m/s), der beskytter arbejdsemner, samtidig med at det sikres stabilt stop.

     • Kulstofstålvalse (M): Ultrahøj slidstyrke og stærk slagfasthed. Velegnet til tunge belastninger (200-500 kg), højfrekvent cykling (≥1000 gange/dag) og barske industrielle arbejdsforhold med lang levetid.

  4.2 Valg af driftstilstand

     • Dobbeltvirkende (D): Tovejs kontrollerbar fastspænding og udløsning med maksimal stopkraft. Optimeret til tung belastning og højfrekvente start-stop-arbejdsforhold.

     • Fjederbelastet dobbeltvirkende (B): Automatisk udløsning ved strømsvigt, prioritering af udstyr og personalesikkerhed. Perfekt til farlige stationer og beskyttelsesscenarier ved slukning.

     • Enkeltvirkende (T): Fjederforlængelse, tilbagetrækningstilstand for luftkompression. Energibesparende og omkostningseffektiv, anvendelig til let belastning og lavfrekvente stopscenarier.

  4.3 Valgfrit kraftigt funktionelt tilbehør

     • Låsemekanisme (-XC102): Automatisk låsning efter stop for at forhindre arbejdsemnets tilbageslag og forskydning, velegnet til højhastigheds let-belastning og anti-skifte stationer.

     • Manuel oplåsningsfunktion: Slip håndtaget manuelt under strømsvigt eller udstyrsfejl, hvilket sikrer sikker og bekvem vedligeholdelse på stedet.

     • Håndtagsdetekteringskontakt: Registrerer håndtagsudvidelse og nulstillingsstatus, understøtter PLC-forbindelseskontrol og automatiseret interlock-drift til intelligente produktionslinjer.

5. Typiske anvendelsesscenarier

     • Heavy-Duty palletransportbånd: Specialiseret til stop, overførselspositionering og anti-skift af 200-500 kg tunge værktøjsplader i bilindustrien, husholdningsapparater og logistikindustrien, hvilket leverer stabil belastningsbegrænsende ydeevne.

     • Svejse- og værktøjsmaskiner tunge stationer: Anvendes til fastspænding af tunge belastninger af svejsearmaturer, begrænsning af lastning/aflæsning af værktøjsmaskiner og tung formplacering. Bufferstrukturen modstår stærke stød og forhindrer svejseslaggeerosion.

     • Automatiserede lager- og overførselssystemer: Bruges til stereoskopisk stop af lagerpaller, AGV-dockingpositionering og kraftig vippemekanismebegrænsning, med stabil bevægelse og pålidelig signalfeedback.

     • High-Speed ​​Heavy-Duty Conveyor Lines: Velegnet til at stoppe højhastigheds (≤0,8m/s) tunge emner på rulle- og båndtransportbånd. Den justerbare hydrauliske buffer sikrer en jævn og stødfri stopproces.

6. 3-trins guide til hurtig valg

     1. Valg af borestørrelse: Vælg boring efter emnevægt og transporthastighed. Følg sikkerhedsstandarden: teoretisk stopkraft ≥ faktisk belastning × 2. φ50 for belastning under 200 kg, φ63 for 200-350 kg belastning, φ80 for belastning over 350 kg.

     2. Valg af rullemateriale: Vælg harpiksvalse (L) til scenarier med let belastning og høj hastighed; vælg kulstofstålrulle (M) til cykling med tung belastning og højfrekvente cykler.

     3. Funktionel konfigurationsvalg: Vælg dobbeltvirkende (D) + kulstofstålvalse til tung belastning og højfrekvente arbejdsforhold; tilføje låsemekanisme (-XC102) for anti-rebound krav; Brug fjederbelastet type (B) til sikkerhedsprioriterede stationer.

Resumé af én sætning

     SOLH RS2H-seriens opgraderede kraftige stopcylinder har 30 % højere stopkraft, letvægtskompakt struktur, justerbar hydraulisk buffer og dobbeltvalsemuligheder, hvilket giver høj stabilitet, anti-slag og vedligeholdelsesvenlige professionelle stopløsninger til 50-500 kg tunge automatiserede transportbånd.
