SAI Series ISO15552 Trækstangsfri profil standardcylinder

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH SAI-seriens dobbeltvirkende profilcylinder overholder ISO 15552 (original ISO6431) / VDMA 24562 international standard. Samme monteringsmål som SI-, SE- og FESTO DNC-serien til direkte udskiftning. Med høj omkostningsydelse, stabil ydeevne og lang levetid er det den mest udbredte mellemklasse ISO-standardcylinder til automationsudstyr.

Kernestruktur og designfunktioner

   1. Standardoverholdelse: ISO15552 / VDMA24562, fuldt udskiftelige monteringsdimensioner og tilbehør.

   2. Struktur: M-formet integreret firkantet aluminiumsprofiltønde uden synlige trækstænger, høj stivhed og anti-korrosion. Tosidede sensorriller til CMSE / DMSE / CS1 magnetkontakter.

   3. Driftsvarianter

     -- SAI: Enkeltstang dobbeltvirkende standardmodel

     -- SAGT: Dobbelt stang dobbeltvirkende, fremragende anti-torsion kapacitet

     -- SAIJ: Dobbelt stang med justerbar slaglængde

     -- SEJL: Låsbar cylinder, lastholder ved tabt lufttilførsel

     -- SAIF: Magnetventil integreret cylinder

     -- Suffiks -S: Indbygget magnetisk ring til positionssensor (uden -S = ikke-magnet)

   4. Pudesystem: Standard dobbelt-ende justerbar luftpude + PPV elastisk bufferpude, reducerer effektivt stød og støj under høj hastighed og tung belastning.

   5. Tætning: Dobbelt Y-type envejskompensationstætning med olielagerrille, lavt starttryk (0,1 MPa), oliefri drift. Hårdforkromet 45# stålstempelstang, slidstærk og rustfri.

Komplet modelkodningsregel

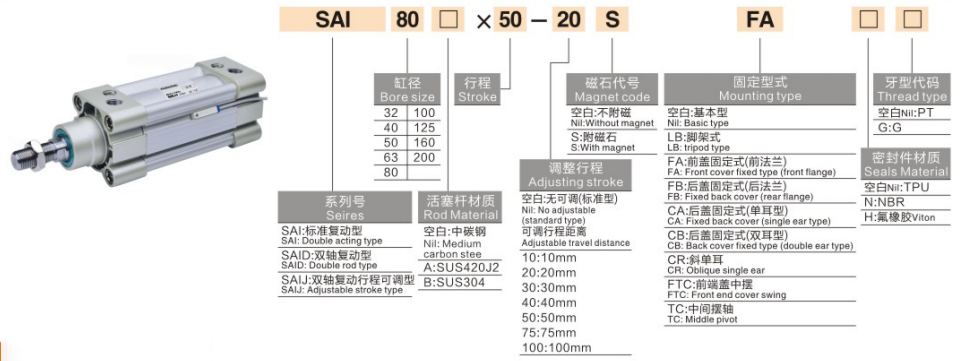

  1. Modeleksempel:SAI50×150-S-FA

   2. Eksempler på standardordre

     -- SAI63×200-S: Bore63, stroke200, indbygget magnet, basistype

     -- SAID40×100-FB: Bore40, stroke100, dobbeltstang, bageste flangemontering

     -- SAIL80×300-S-LB: Bore80, stroke300, låsbar type, fodmontering

Kerne tekniske specifikationer

Teoretisk tryk- og trækkraft @0,6MPa (enkeltstang, enhed:N, sikkerhedsfaktor ≥2)

Monteringstyper og afledte modeller

   1. Monteringsmuligheder

     -- Grundlæggende type, LB-fodmontering, FA/FB-flange, CA/CB-gaffel, TC/TCM-tapp. Valgfrit tilbehør: Flydeled, stangøje, I/Y/U/F-stik.

   2. Hovedafledte serier

     -- SAGT: Dobbelt stang dobbeltvirkende

     -- SAIJ: Dobbelt stang med justerbar slaglængde

     -- SEJL: Låsbar cylinder til fastholdelse af mellemposition

     -- SAIF: Integreret magnetventilcylinder

3-trins guide til hurtig valg

   1. Borevalg: Beregn påkrævet tryk i henhold til belastning, reserve ≥50% sikkerhedsmargin; opgradere 1~2 størrelser under offset belastning/cantilever belastning.

   2. Slagbekræftelse: Tilføj 20 ~ 50 mm sikkerhedsmargin til effektiv rejse; max standard slaglængde 1000 mm, tilpasset op til 2000 mm.

   3. Konfigurationsmatchning

     -- Positionsfeedback: Vælg -S magnetmodel, match CMSE/DMSE magnetiske kontakter;

     -- Montering: LB fodmontering til vandret tung belastning; FA-flange foretrækkes til vertikal installation;

     -- Specialfunktion: Vælg SAID for dobbeltstang, SAIJ for justerbar slaglængde, SAIL for positionslåsning, SAIF for kompakt layout.

Resumé af én sætning

     SOLH SAI ISO15552 trækstangsfri profilcylinder kan direkte erstatte FESTO DNC-, SE- og SI-serien, udstyret med justerbar PPV-buffer og rige varianter, omkostningseffektiv generel lineær aktuator til eksportautomatisering, emballering og værktøjsmaskiner.
