Standard luftcylinder i SC-serien (dobbeltvirkende styrestangstype)

Mærke: SOLH by Richge Technology

Produktoversigt

     SOLH SC serie trækstang standard cylinder, grundlæggende model er enkelt stang dobbeltvirkende type. Fire trækstænger låser forreste og bagerste endekapper til stiv struktur, komplet monteringstilbehør, bredt slagområde. Udbredt til skubning, materialehåndtering og positionering i automationslinjer, som er den mest populære økonomiske standard pneumatiske cylinder.

Kernestruktur og designfunktioner

     -- Struktur: Fire trækstænger forbinder aluminium tønde og endehætter, høj stivhed, anti-slag, stabil langsigtet drift.

     - Virkende type: Enkeltstang dobbeltvirkende, tovejs udgangskraft.

     -- Materiale: Hård anodiseret aluminium tønde, tovejs stempelforsegling; hårdforkromet 45# stål stempelstang.

     -- Pude: Justerbar luftpude i begge ender for at reducere stød og driftsstøj.

     -- Sensorinstallation: Sensorriller på trækstangsområdet til CMSG/DMSG/EMSG magnetiske kontakter til at registrere stempelposition.

     -- Fordel: Kortere kropslængde under samme borestørrelse sammenlignet med ISO15552 profilcylinder, omkostningskonkurrencedygtig.

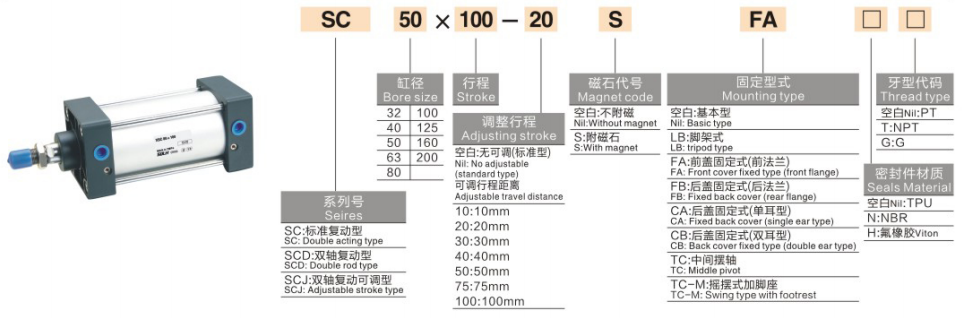

Komplet modelkodningsregel

   1. Modeleksempel:SC50×100-S

   2. Afledte modeller

     -- SCD: Dobbelt stang dobbeltvirkende, anti-torsion

     -- SCJ: Dobbelt stang med justerbar slaglængde

     -- SCF: Integreret magnetventilcylinder

     -- SCL: Låsbar cylinder, lastholder, når luften er afbrudt

   3. Eksempler på standardordre

     -- SC63×150-S: Bore63, stroke150, indbygget magnet, basistype

     -- SCJ40×200-S: Bore40, stroke200, justerbar slaglængde, med magnet

Kerne tekniske specifikationer

Teoretisk fremdrift @0,5MPa (enkeltstang, enhed:N, sikkerhedsfaktor ≥2)

Monteringstyper og tilbehør

   1. Monteringsmuligheder

     --  Basistype, FA/FB-flange, CA/CB-gaffel, LB-fodmontering, TC/TCM1-tapp.

   2. Valgfrit tilbehør

     -- Flydende led, stangøje, I/Y/U/F-stik, CMSG/DMSG/EMSG magnetiske kontakter.

3-trins guide til hurtig valg

   1. Valg af boring: Beregn påkrævet tryk baseret på belastning, reserve ≥50 % sikkerhedsmargin; opgraderingsstørrelse for cantilever / offset belastning.

   2. Bekræftelse af slagtilfælde: Tilføj 10~20 mm sikkerhedsmargin ved effektiv kørsel; max standard slaglængde 1000mm.

   3. Konfigurationsmatchning

     -- Positionsfeedback: Vælg -S magnetmodel og match magnetiske kontakter;

     -- Montering: Vælg flange/fod/gaffel i henhold til maskinens layout;

     -- Specialfunktion: SCD til dobbeltstang, SCJ til justerbar slaglængde, SCL til lastlåsning.

Resumé af én sætning

     SOLH SC-seriens økonomiske trækstangsstandardcylinder med justerbar luftpude og rigelige monteringsmuligheder, ideel lavpris lineær aktuator til generel automatisering af skubbe-, overførsels- og positioneringsopgaver.
