SE Series ISO15552 Trækstangsfri firkantet standardcylinder

Mærke: SOLH by Richge Technology | Eksporter katalogversion

Produktoversigt

     SOLH SE-serien trækstangsfri firkantet standardcylinder overholder ISO 15552 / VDMA 24562 international standard. Brug integreret firkantet aluminiumscylinder med justerbar dobbelt-ende luftpude og 3-sidede sensor monteringsriller. Velegnet til generel automatisering, lang slaglængde, højfrekvent cykling og medium-tung belastning. Direkte mekanisk udveksling med SMC CP96S og FESTO DNC-serien.

Kernestruktur og designfunktioner

   1. Struktur: Integreret firkantet aluminiumscylinder uden trækstænger, matchet med for- og bagende hætter, justerbar luftpude i begge ender, høj stivhed og kompakt layout.

   2. Materiale: Hård anodiseret aluminiums cylinder, højstyrke støbte endestykker, hårdforkromet 45# stål stempelstang, let og slidstærk.

   3. Driftsvarianter

     -- SE: Enkeltstang dobbeltvirkende standardmodel

     -- SED: Dobbelt stang dobbeltvirkende til anti-torsion

     -- SEJ: Dobbelt stang med justerbar slaglængde

     -- BSE: Låsbar cylinder til fastholdelse af mellemposition

     -- Suffiks -S: Indbygget magnetring til magnetisk kontakt (uden -S = ingen magnet)

   4. Tætning: NBR+PA komposit dobbelt Y-type tætning med olielagerkompensation, lavt starttryk og lang levetid.

   5. Pude: Uafhængigt justerbar luftpude i begge ender for at absorbere stød, reducere vibrationer og støj.

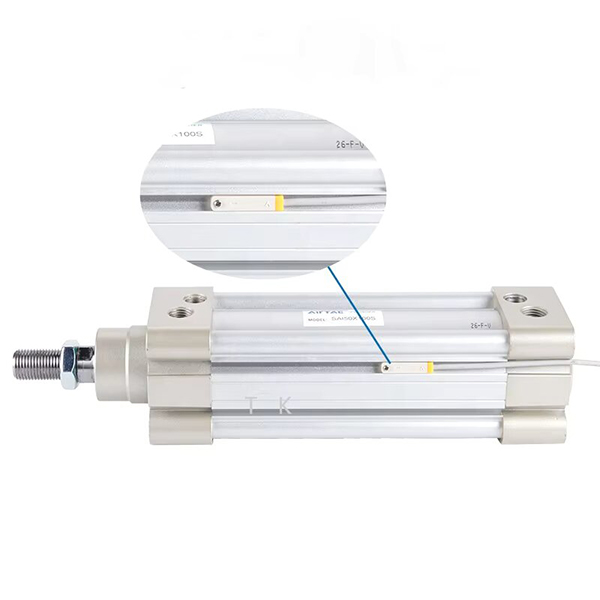

   6. Sensorlayout: Tresidede monteringsriller (øverst / venstre / højre) til CMSE / DMSE magnetkontakter, fleksibel monteringsvinkel.

   7. Udskiftelighed: ISO15552 standarddimension, direkte erstatning for SMC CP96S og FESTO DNC.

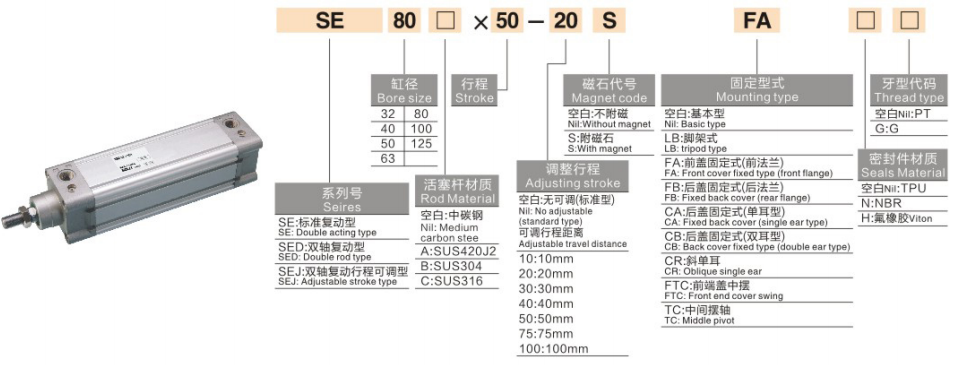

Komplet modelkodningsregel

   1. Modeleksempel:SE50-200-S-FA

   2. Eksempler på standardordre

     -- SE63-150-S-LB: Bore63, stroke150, indbygget magnet, fodmontering

     -- SED40-100-FB: Bore40, stroke100, dobbeltstang, bageste flangemontering

     -- BSE80-300-S: Bore80, stroke300, låsbar type med indbygget magnet

Kerne tekniske specifikationer

Teoretisk tryk- og trækkraft @0,5MPa (enkeltstang, enhed:N)

   1. Dobbeltvirkende SE Enkeltstang

Monteringstyper og afledte modeller

   1. Monteringsmuligheder

     -- Grundlæggende type: Direkte installation gennem endehættehuller

     -- LB fodmontering: Foretrukken til vandret medium-tung belastning

     -- FA/FB Flange: Forreste/bageste flange til vertikal montering af armaturer

     -- CA/CB gaffel: Enkelt/dobbelt gaffel til hængslet svingbevægelse

   2. Hovedafledte serier

     -- SE / SED / SEJ: Enkelt stang, dobbelt stang, justerbar slag dobbelt stang

     -- BSE: Låsbar cylinder til vilkårlig mellemstillingsstop

     -- Højtemperatur tilpasset version: Speciel tætning til -20~+150 ℃

3-trins guide til hurtig valg

   1. Borevalg: Beregn påkrævet tryk, reserve ≥50 % sikkerhedsmargin; prioriter SE for tung belastning & lang slaglængde.

   2. Slagbekræftelse: Tilføj 10~20 mm sikkerhedsmargin; standard max slaglængde 1000 mm, tilpasset op til 1800 mm.

   3. Konfigurationsmatchning

     -- Positionsfeedback: Vælg SE-S magnetmodel, match CMSE/DMSE magnetiske kontakter;

     -- Montering: LB fodmontering til vandret belastning, FA-flange til vertikal installation;

     -- Mellemlåsekrav: Vælg BSE låsbar cylinder.

Resumé af én sætning

     SOLH SE ISO15552 firkantet trækstangsfri cylinder kan direkte erstatte FESTO DNC og SMC CP96S, udstyret med justerbar luftpude og rigelige monteringsformer, perfekt lineær aktuator med lang slaglængde til automatiseringsudstyr med middel tung belastning.
