SI Series Tie-Rod Free Profile Standard Cylinder | ISO 15552 pneumatisk cylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

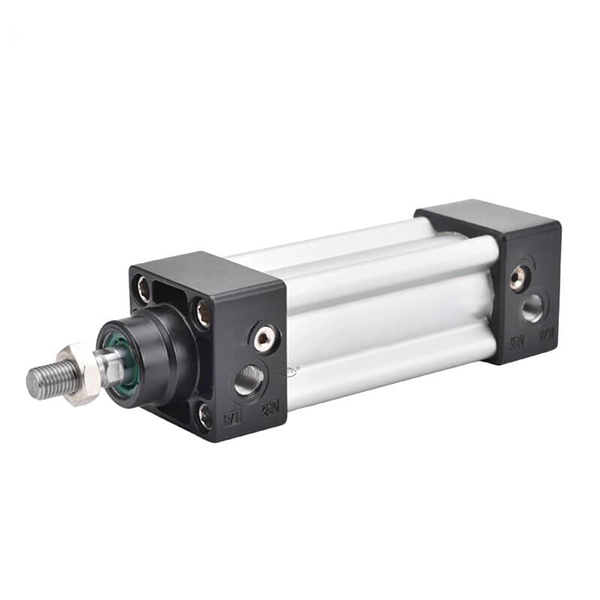

     SOLH SI-serien er en højpræcision dobbeltvirkende standardcylinder, der er fuldt kompatibel medISO 15552 (tidligere ISO 6431 / VDMA 24562) internationale standarder, benchmarked i forhold til Festo DNC-serien. Ved at anvende et trækstangsfrit stjerneformet aluminiumsprofil cylinderrør, har den ingen synlige trækstænger, indbyggede magnetiske kontaktriller, dobbeltsidet justerbar luftbuffer og fuld ISO-tilbehørskompatibilitet. Med overlegen stivhed, anti-torsionsydelse, lang levetid og rent udseende fungerer den som den almindelige mellemklasse ISO-standardcylinder til at erstatte traditionelle SC-trækcylindre, perfekt egnet til eksportudstyr og standardiseret automatiseret maskineri.

  1.1 Standardkompatibilitet

     Fuldt i overensstemmelse med ISO 15552 og VDMA 24562 industristandarder. Alle monteringsdimensioner, grænseflader og tilbehør er fuldstændigt udskiftelige med globale mainstream ISO-cylindre såsom DNC, SE og DSBA, hvilket understøtter nul-modifikationsudskiftning og standardiseret batch-samling.

  1.2 Optimeret profilstruktur

     Vedtager integreret stjerneformet firkantet aluminiumslegeringsprofil cylinderrør uden synlige trækstænger. Den overordnede struktur leverer høj stivhed, fremragende anti-torsionsevne, pænt og korrosionsbestandigt udseende. Reserverede standard magnetiske afbryderriller på begge sider tillader direkte installation af CMSE-, DMSE- og CS1-seriens sensorer uden ekstra beslag.

  1.3 Diversificerede bevægelses- og funktionelle derivater

     • SI Standard: Enkeltstang dobbeltvirkende frem- og tilbagegående bevægelse, universel standardmodel til de fleste automatiserede scenarier

     • SID Dobbeltstang: Dual-end stang output, der realiserer synkron drift og forbedret anti-torsion stabilitet

     • SIJ justerbar slaglængde: Dobbeltstangsstruktur med justerbare grænsemøtrikker til præcis finjustering af slag

     • SIL Låsbar Type: Udstyret med ende- eller vilkårlig positionslåseanordning til sikkerhedstrykhold og positionsfiksering

     • SIF ventil integreret type: Integreret 4M-serie magnetventil, ventil-cylinder integreret design for at spare installationsplads

     • SIQ anti-torsion type: Firkantet stempelstangsstruktur for ultra-høj anti-torsion positioneringsnøjagtighed

  1.4 Højtydende buffersystem

     Standard udstyret meddobbeltsidet justerbar luftbuffer + PPV elastisk pude. Bufferslaget øges proportionalt med cylinderboringen, hvilket effektivt reducerer stød og støj under højhastigheds- og tunge belastninger, hvilket sikrer stabil cyklisk bevægelse med lavt vibration.

  1.5 Holdbar tætning og materialekonfiguration

     Adopterer dobbelt Y-formet envejskompensationsforseglingsstruktur, med ultralavt starttryk (0,1 MPa), stabil oliefri drift og forlænget levetid. Stempelstangen er lavet af 45# stål med hård forkromning, der leverer fremragende slidstyrke, rustbestandighed og strukturel stabilitet.

  1.6 Magnetisk induktionskonfiguration

     Understøtter indbygget magnetisk ring (-S-konfiguration) som standard, kompatibel med AirTAC CMSE, DMSE, CS1-B/F/U-seriens magnetiske kontakter, der opnår stempelpositionsdetektion i realtid og automatiseret signalforbindelse.

2. Komplet modelnavneregler og ordreeksempler

  1. Typisk modelkode: SI 50×150-S-FA

 2. Afledte seriekodeforklaring

     • SID: Dobbelt-stang dobbeltvirkende, dobbelt-ende stang output til synkron drift og anti-torsion ydeevne

     • SIJ: Justerbar slag-dobbeltstangstype med finjusterende møtrikker til fleksibel slagkalibrering

     • SIL: Låsbar type med slutposition eller vilkårlig positionslåsning for sikkerhedspositionering

     • SIF: Magnetventil integreret type, ventil-cylinder integreret struktur for pladsbesparelse

  3. Eksempel på standardbestilling

     SI 63×200-S: 63 mm boring, 200 mm slaglængde, med magnetisk ring, standard justerbar luftbuffer

3. Tekniske kerneparametre (standardtype)

4. 0,6 MPa teoretisk tryk- og spændingsdiagram (enkeltstang, sikkerhedsfaktor ≥2)

5. Monteringstilbehør & afledte modeller

  5.1 Standard ISO universelle monteringstyper (Fuldt udskiftelig med DNC/SE)

     • FA/FB: Frontflange / Bagflangemontering til flad fast installation

     • CA/CB: Enkelt gaffel / Dobbelt gaffelmontage til hængslet svingdrift

     • LB: Fodbeslag montering til lateral fast installation

     • TC/TCM: Trunnion / Magnetisk trunion montering til midterste svingpositionering

     • L: Sidemontering for kompakt pladslayout

     Universalt tilbehør: I/Y/U/F-led, flydende led, stangendelejer, fuldt kompatible med alle ISO 15552 standardcylindre.

  5.2 Fordele ved kerneafledte serier

     • SID Dobbeltstang: Dual-end synkron output, forbedret strukturel stabilitet og anti-afbøjningsevne

     • SIJ justerbar slaglængde: Fleksibel finjustering af slagtilpasning til krav til variable arbejdsslag

     • SIL Låsbar Type: Pålidelig låsning og trykholding for at forhindre positionsafvigelse under strømafbrydelse eller belastningsændring

     • SIF ventil integreret type: Integreret magnetventildesign, forenklet luftkredsløb, reduceret installationsplads og monteringsomkostninger

     • SIQ anti-torsion type: Speciel firkantet stempelstangsstruktur til højpræcisions anti-torsionspositionering

6. Applikationsscenarier og selektionssammenligning (SI vs SC vs DNC)

  6.1 Prioriterede applikationsscenarier for SI-serien

     • Eksportudstyr og europæisk standardautomatiseret maskineri, der kræver ISO 15552-grænsefladeudskiftelighed

     • Automationsproduktionslinjer, der kræver et rent udseende uden trækstang og kompakt installation side om side

     • Arbejdsforhold, der kræver højere stivhed, anti-torsionsydelse og længere levetid end SC-cylindre, med bedre omkostningsydelse end DNC-cylindre

     • Universelle scenarier til lineær skubning, presning, positionering, håndtering, samling, emballering og automatisering af værktøjsmaskiner

  6.2 Sammenligning af kernemodeller

7. 3-trins guide til hurtig valg

     1. Valg af borestørrelse: Vælg boringsdiameter i henhold til den faktiske vandrette/lodrette belastning og trykkrav, reserver ikke mindre end 50 % sikkerhedsmargin; opgradere 1~2 borestørrelser til excentrisk belastning og udligger-arbejdsforhold.

     2. Slagvalg: Tilføj 20 ~ 50 mm sikkerhedsmargin på grundlag af faktisk arbejdsslag; maksimalt konfigurerbart slaglængde op til 2000 mm.

     3. Funktionel konfiguration: Standardkonfiguration med -S magnetisk ring + PPV justerbar luftbuffer; vælg SID for dobbeltstang, SIJ for justerbar slaglængde, SIL for låsefunktion og FA/FB/CA/CB/LB/TC for tilsvarende monteringsmetoder.

Resumé af én sætning

     SOLH SI-seriens trækstangsfri ISO 15552 standardcylinder har profilintegreret struktur, høj stivhed, justerbar luftbuffer og fuld universel udskiftelighed, og er den omkostningseffektive mellemklasse-erstatning for traditionelle SC- og importerede DNC-cylindre, bredt anvendelig til standardiseret og eksport-grade automatiseret udstyr.
