TC Series treakset styrestangcylinder | TCL/TCM høj stivhed anti-torsion pneumatisk cylinder

Mærke: SOLH by Richge Technology

Produktoversigt og kernestrukturelle funktioner

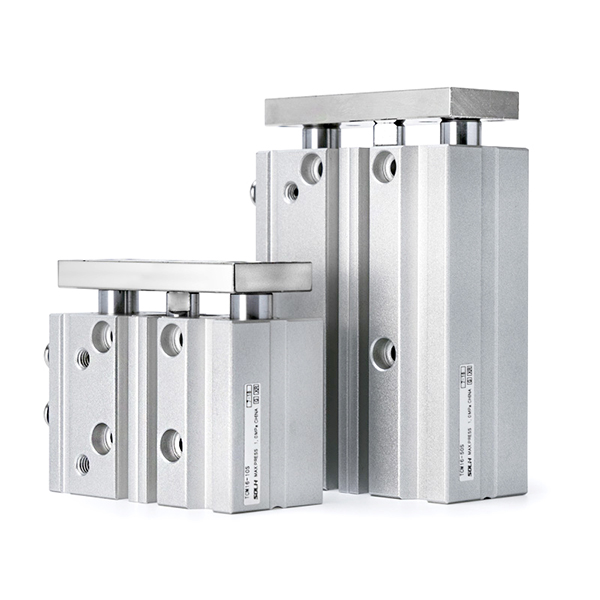

     SOLH TC-serien er en højtydende treakset styrestangscylinder, der anvender en integreret dobbelt styrestang + central stempelstangstruktur. Udstyret med ultrahøj stivhed, fremragende anti-torsionsevne, stærk lateral belastningsmodstand og præcis positioneringsnøjagtighed, dækker denne serie et fuldt boringsområde fra φ6 mm til φ100 mm, inklusive to kernemodeller: TCL præcisionskuglelejetype og TCM heavy-duty glidelejetype. Den er meget udbredt til kompakte skubbe-, løft-, stop- og præcise oversættelsesstationer, og fungerer som en perfekt drop-in-erstatning for SMC MGP-serien i standard automationsscenarier.

Vigtige strukturelle fordele

• Triaksial struktur med ultrahøj stivhed: Udstyret med to styrestænger af højstyrkebærende stål og en central stempelstang giver den integrerede treaksede struktur mere end dobbelt så stor torsionsmodstand og sidebelastningskapacitet som almindelige cylindre. Den forhindrer effektivt bøjning og forskydning og tilpasser sig til excentrisk belastning og tværgående arbejdsforhold med enestående stabilitet.

• Dobbeltlejekonfigurationer til fulde scenarier

￮ TCL (kugleleje): Ultra-lav friktion, ultra-glat slag og stabil højfrekvent drift, ideel til præcisionsløftning, højhastighedscykling og lavfriktionsbevægelseskrav.

￮ TCM (glideleje): Ved hjælp af glidebøsning af messinglegering har den fremragende slidstyrke, slagfasthed og lateral belastningstolerance, perfekt egnet til tunge, støvede og bremsende arbejdsforhold.

• Integreret tyndt og kompakt design: Drivenheden og styreenheden er meget integrerede for at minimere den samlede installationsplads. Dobbelte luftindtag på top- og sideflader understøtter fleksibelt rørlayout, der tilpasser sig til forskellige rørledningsretninger på stedet og kompakte udstyrsstrukturer.

• Højpræcisions gentagelsespositionering: Præcisionspositioneringshuller er reserveret på bunden, bagenden og fikseringspladen for at sikre ultrahøj gentagelsespositioneringsnøjagtighed. Fire-sides magnetiske kontaktriller understøtter installation af multi-retningskontakt, hvilket realiserer fleksibel og omfattende slagpositionsdetektering.

• Standard Premium-konfiguration: Indbygget magnetisk ring (standard S-magnet), gummibuffere med dobbelt ende og oliefrit vedligeholdelsesfrit design, i overensstemmelse med standarder for ren værkstedsdrift. Dobbeltvirkende design med standard slaglængde fra 5 mm til 500 mm dækker næsten alle konventionelle automatiseringskørselsslag.

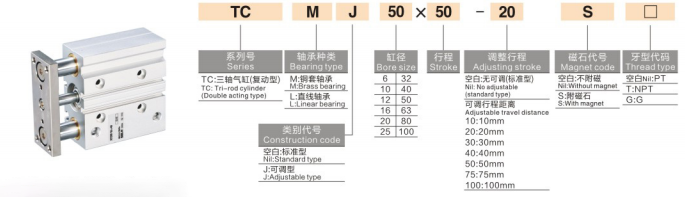

Komplet modelnavneregler

Modeleksempler: TCM20-50S | TCL16-30J-20S-T

Eksempler på standardordrereference

• TCM25-75S: 25 mm boring, 75 mm slaglængde, glideleje type med indbygget magnet

• TCL20-50J-20S: 20 mm boring, 50 mm standard slaglængde, 20 mm justerbar slaglængde, kuglelejepræcisionstype med magnet

• TCM32-100S-T: 32 mm boring, 100 mm slaglængde, glideleje type med høj temperatur modstand

Standard kerne tekniske parametre

(Standard testbetingelser: 20 ℃ normal temperatur, 0,5 MPa nominelt tryk)

1. Generelle præstationsparametre

• Driftstilstand: Dobbeltvirkende frem- og tilbagegående bevægelse

• Arbejdstryksområde: 0,1-1,0 MPa; Bevistryk: 1,5 MPa

• Omgivelsestemperatur: -20℃~70℃ (isfrit konventionelt miljø); -20℃~120℃ (-T højtemperaturversion)

• Stempeldriftshastighed: 50~500 mm/s (φ6~63 lille og mellemlang boring); 50~400 mm/s (φ80/100 stor boring)

• Buffertilstand: Standard gummibuffer med dobbelt ende; valgfri luftpudebuffer til scenarier med stor påvirkning

• Smøretilstand: Oliefri vedligeholdelsesfri drift, velegnet til rene industrielle miljøer

2. Teoretiske fremdriftsdata (@0,5 MPa, enhed: N)

3. Produktvægtdata (50 mm slaglængde, enhed: kg)

Sammenligning af TCL vs TCM Core Selection

Monteringsmetoder og typiske anvendelsesscenarier

1. Fleksibelt multi-mount design

• Direkte kropsmontering: Reserverede skruehuller i bunden, side- og endefladerne til direkte fastgørelse uden behov for ekstra beslag, hvilket muliggør hurtig montering og demontering til installation på stedet.

• Valgfrit ekstra tilbehør: Tilbehør til montering af flange (F) og fodbeslag (L) er tilgængeligt, som understøtter fleksibelt vandret og lodret layout for at tilpasse sig forskellige udstyrskonstruktioner.

2. Industrielle kerneapplikationer

• Automatisering af transportbånd: Stop af emnet, materialeløft og pallepositionering; stærk slagfasthed og anti-offset ydeevne sikrer stabil transport og begrænsende drift.

• 3C elektronisk præcisionsbehandling: PCB-håndtering, terminalkrympningspositionering og let arbejdsemneoversættelse; høj anti-rotationsnøjagtighed garanterer nul-afbøjning præcis samling og behandling.

• Emballeringsmaskiner: Materialebaffelkørsel, siloportomskiftning og kortdistancematerialeskubbe; kompakt krop tilpasser sig perfekt til højt integreret emballageudstyrslayout.

• Generel industriel automation: Stikløftning, deludkast og excentrisk lastkørsel; integrerer cylinder- og styrefunktioner for at erstatte traditionelle kombinationer af delt cylinder + styrestang, hvilket forenkler udstyrsstrukturen og reducerer omkostningerne.

Sammenligning af TC Series vs SMC MGP Series Replacement

Tre-trins hurtig valgvejledning

1. Valg af borestørrelse: Beregn påkrævet tryk i henhold til den faktiske arbejdsbelastning; vælg borestørrelse med teoretisk tryk ≥ faktisk belastning × 1,5, med forbehold af 50 % sikkerhedsmargin for at undgå overbelastningsdrift.

2. Valg af lejetype: Vælg TCL kugleleje til præcis positionering og højfrekvente jævne cyklingsscenarier; vælg TCM glideleje til tunge, støvede og hårde arbejdsforhold.

3. Funktionel konfigurationsvalg

￮ Krav til finjustering af slag: Vælg justerbar slaglængde af J-type (0~50 mm justerbart område)

￮ Efterspørgsel efter positionsdetektering: Vælg S-magnetkonfiguration + magnetiske kontakter i flere retninger (kan installeres på fire sider)

￮ Arbejdsmiljø ved høje temperaturer: Vælg -T højtemperaturbestandig mulighed (-20℃~120℃)

Resumé af én sætning

      SOLH TC-seriens treaksede styrestangscylinder integrerer høj stivhed, super lateral belastningsmodstand og højpræcision anti-rotationsydelse, med dobbelte lejemuligheder og justerbare slag- og højtemperatur valgfri funktioner, der tjener som den mest omkostningseffektive direkte erstatning for SMC MGP-serien til fuld-scene automatisering af løft, stop og positioneringskørsel.
