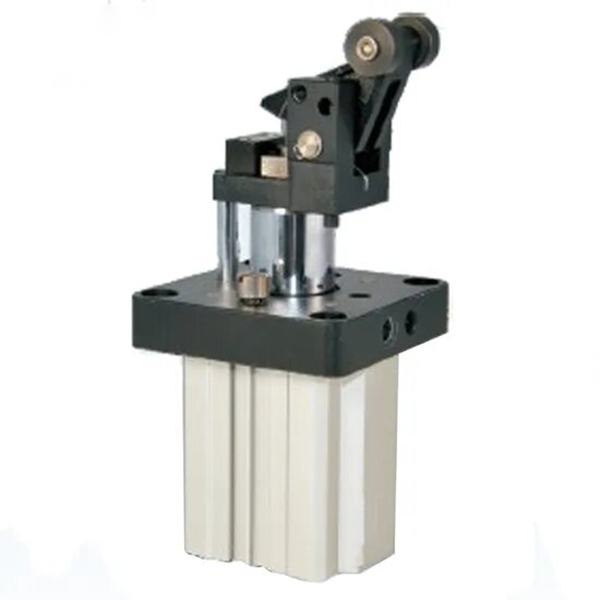

TWH / TWM-seriens håndtagsrullestopcylinder | Selvlåsende Heavy-Duty stopcylinder

Mærke: SOLH by Richge Technology

1. Produktoversigt og kernestrukturelle funktioner

     SOLH TWH/TWM-serien er kraftige stopcylindre af grebsrulletypen designet til automatiserede transportlinjer med middel og tung belastning. Serien, der dækker borestørrelser fra φ20 mm til φ80 mm, har kernefordele, herunder indbygget selvlåsende anti-tilbageslagsmekanisme, standard justerbar hydraulisk buffer, højstiv stangstruktur og integreret flangemontering. Den håndterer stabilt 30-300 kg paller og værktøjsplader, der er meget udbredt til transportørstop, overførselspositionering og stations-anti-shifting, og fungerer som den almindelige pålidelige stopløsning til automatiseringsscenarier med mellemstore og tunge belastninger.

  1.1 Håndtagsrullekraftforstærkende struktur

     Ved at vedtage et dobbeltvirkende grebsrulledesign, anvender produktet løftestangskraftforstærkning og rullekontakt-arbejdsprincip. Den leverer stor stopkraft med lavt slag og jævn rullende drift, hvilket effektivt reducerer stiv stød under stop af emnet og beskytter både udstyr og emner.

  1.2 Kerne selvlåsende anti-tilbageslagsfunktion

     Udstyret med en integreret mekanisk selvlåsende mekanisme som valgfri opgradering. Efter at arbejdsemnet er stoppet, låser cylinderen automatisk vægtstangsarmen for at forhindre tilbageslag og omvendt skub af arbejdsemner, hvilket eliminerer problemer med stationsforskydning og i høj grad forbedrer den samlede produktionslinjestabilitet og positioneringsnøjagtighed.

  1.3 Graderet hydraulisk buffersystem

     • φ20/φ25 Lille boring: Matchet med ikke-justerbar hydraulisk buffer, perfekt tilpasset til lette og mellembelastede arbejdsforhold ved lav hastighed med omkostningseffektiv stabil bufferydelse.

     • φ32–φ80 Stor boring: Udstyret med justerbar hydraulisk buffer. Brugere kan frit rotere justeringsskiven for at ændre dæmpningsmodstanden, matche emner med forskellig vægt og transporthastigheder for fuldt ud at absorbere slagenergien og opnå nul-påvirkningsstop.

  1.4 Design med høj stivhed og lang levetid

     Bruger fortykket hårdforkromet stempelstang og hårdt anodiseret cylinderlegeme, med fremragende slidstyrke, trykmodstand og slagfasthed. Standard oliefri driftsdesign tilpasser sig rene produktionsmiljøer og svejsesprøjtsikre arbejdsforhold med lav vedligeholdelse og forlænget levetid.

  1.5 Fleksibel installation & Switch Layout

     Standard flangemontering sikrer hurtig og stabil installation. Cylinderhuset er forudreserveret med sensormonteringsriller, der understøtter direkte magnetisk kontaktinstallation uden ekstra tilbehør. 4-sidet monteringsdesign undgår on-site armaturinterferens med stærk layouttilpasning.

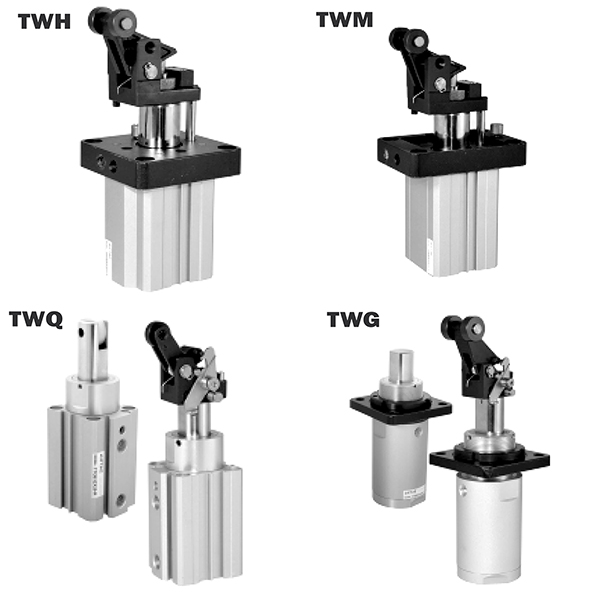

  1.6 Model funktionel differentiering

     • TWH-serien: Standard dobbeltvirkende struktur med maksimal stopkraft, velegnet til tung belastning og højfrekvente start-stop scenarier.

     • TWM-serien: Dobbeltvirkende med indbygget fjederstruktur, realiserer automatisk udløsning efter strømsvigt, prioritering af udstyr og personelsikkerhed til højrisikostationer.

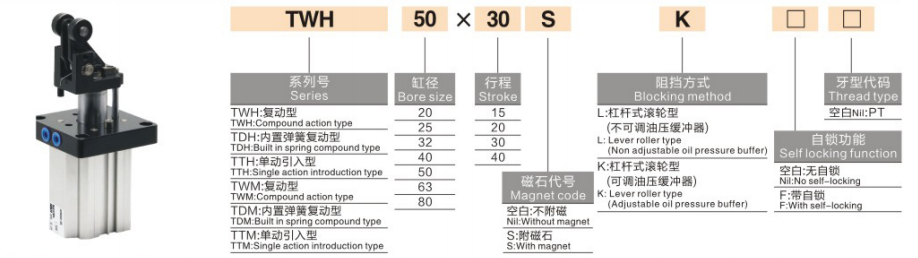

2. Komplet modelnavneregler og ordreeksempler

  1. Typiske modeleksempler: TWH50-30SK-F, TWM63-30K-F

  2. Eksempler på standardordre

     • Selvlåsende model med middel belastning: TWH50-30S-F (φ50 boring, 30 mm slaglængde, ikke-justerbar hydraulisk buffer, med selvlåsende funktion)

     • Sikkerhed Power-Off Release Model: TWM63-30K-F (φ63 boring, 30 mm slaglængde, justerbar hydraulisk buffer, indbygget fjedersikkerhedsstruktur, med selvlåsende)

3. Generelle tekniske parametre (20 ℃, 0,5 MPa standardtilstand)

 3.1 Grundlæggende specifikationer

     • Driftstilstand: TWH = Dobbeltvirkende; TWM = Dobbeltvirkende med indbygget fjeder

     • Arbejdstryksområde: 0,05~1,0 MPa; Bevistryk: 1,5 MPa

     • Omgivelsestemperatur: -10℃~60℃ (isfrit miljø)

     • Buffer konfiguration: φ20/φ25 = Ikke-justerbar hydraulisk buffer; φ32~φ80 = Justerbar hydraulisk buffer

     • Smøretilstand: Oliefri drift

     • Installationsmetode: Standard flangemontering

  3.2 Standard bore- og slagkombination

 3.3 Teoretisk stopkraft (enhed: N @0,5MPa, håndtagsudgang, TWH)

  3.4 Produktvægt (Enhed: kg @ Standard Slag, TWH)

4. Retningslinjer for kernekonfiguration og valg

 4.1 Valg af buffertype

     • S Ikke-justerbar hydraulisk buffer: Dedikeret til φ20/φ25 små boringer. Omkostningseffektiv, velegnet til lette belastninger (≤50 kg) og lavhastighedsdrift (≤0,3m/s) med stabil fast bufferydelse.

     • K Justerbar hydraulisk buffer: Eksklusivt til φ32–φ80 store boringer. Understøtter fri dæmpningsjustering, perfekt matchende mellemstore og tunge belastninger (50-300 kg) og middelhøj hastighedsdrift (≤0,5m/s), tilpasset forskellige arbejdsforhold.

 4.2 Valg af selvlåsende funktion

     • F Selvlåsende type (anbefalet): Automatisk låsning efter arbejdsemnets stødstop, hvilket effektivt forhindrer arbejdsemnets tilbageslag og stationsforskydning. Ideel til fuldautomatiske kontinuerlige transportbånd, hvilket i høj grad forbedrer driftsstabiliteten.

     • Ikke-låsende type: Gælder kun for scenarier med lille omvendt stød og manuel nulstilling. Anbefales ikke til automatiske produktionslinjer på grund af dårlig positioneringsstabilitet.

  4.3 Valg af driftstilstand

     • TWH Dobbeltvirkende: Maksimal stopkraft med tovejs kontrollerbar fastspænding og udløsning. Optimeret til svær belastning og højfrekvente start-stop-cyklingsscenarier.

     • TWM fjederbelastet dobbeltvirkende: Automatisk udløsning ved strømsvigt, hvilket sikrer udstyr og personalesikkerhed. Prioriteret til farlige arbejdsstationer og applikationer til beskyttelse mod strømafbrydelser.

5. Typiske anvendelsesscenarier

     • Medium & Heavy Duty Conveyor Lines: Specialiseret til stop, overførselspositionering og anti-forskydning af 50-300 kg paller og værktøjsplader i elektronik-, husholdningsapparater og logistikindustrien, der leverer stabil middel-tung belastningsbegrænsende ydeevne.

     • Automatiserede materialehåndteringslinjer: Påført på mellem-høj hastighed (≤0,5m/s) emne, der stopper på rulle- og båndtransportører. Den justerbare hydrauliske buffer opnår en blød og stødfri stopproces for at beskytte arbejdsemner.

     • Værktøjsmaskiner og svejsestationer: Velegnet til begrænsning af lastning/aflæsning af værktøjsmaskiner og positionering af svejsebeslag. Med slagfasthed og svejseslaggeforebyggelse tilpasser den sig stabilt til barske industrielle arbejdsforhold.

     • AS/RS & AGV dockingsystemer: Bruges til stereoskopisk lagerpallestop og AGV nøjagtig dockingpositionering. Det selvlåsende anti-rebound-design sikrer stabil handling og pålidelig signalfeedback til intelligente lagersystemer.

6. 3-trins guide til hurtig valg

     1. Valg af borestørrelse: Vælg boring efter emnevægt og arbejdshastighed. Følg sikkerhedsstandarden: teoretisk stopkraft ≥ faktisk belastning × 2. φ25 for belastning under 50 kg; φ32/φ40 for 50–150 kg belastning; φ50/φ63 for 150–300 kg belastning.

     2. Valg af buffertype: Vælg S ikke-justerbar buffer til φ20/φ25 boringer; vælg K justerbar buffer til boringer over φ32 for at tilpasse sig variable hastigheder og belastningsforhold.

     3. Funktionel konfigurationsvalg: Vælg F selvlåsende for alle automatiske produktionslinjer; vedtage TWH dobbeltvirkende til scenarier med tung belastning og høj frekvens; vælg TWM fjederbelastet type til sikkerhedsprioriterede og slukkede beskyttelsesstationer.

Resumé af én sætning

     SOLH TWH/TWM-seriens mellemstærke rullestopcylindre med håndtag integrerer selvlåsende anti-tilbageslagsmekanisme og graderet hydraulisk buffersystem, hvilket giver stabile, slagfaste og højsikkerhedsprofessionelle stopløsninger til 30-300 kg automatiserede transportører og produktionsstationer.
