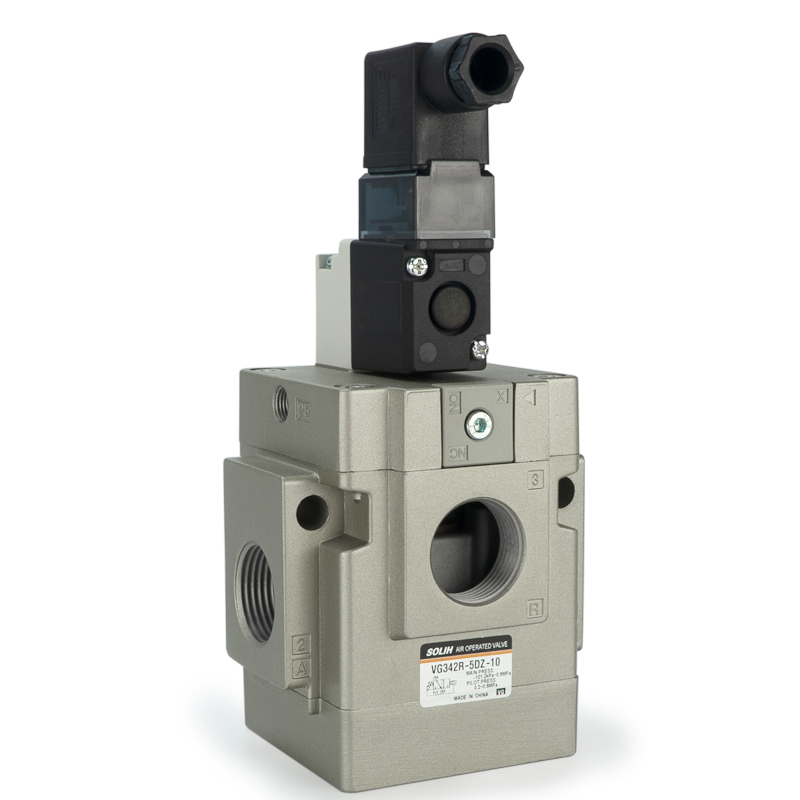

VG342 Series 3-vejs pilotbetjente magnetventil | Højt flow vakuum & pneumatisk kontrolventil

Mærke: SOLH by Richge Technology | High-Flow Low-Power 3-Port pneumatisk magnetventil

1. Produktoversigt

     SOLH VG342-serien er enhøjstrøms 3-vejs pilotbetjent magnetventil af tallerkentype, professionelt designet til luft-, vakuum- og lavtryksvæskestyring i standard pneumatiske systemer. Med elastomertætning, smørefri drift, ultralavt strømforbrug og bred tryktilpasningsevne, understøtter den fleksibel skift mellem normalt lukket (NC), normalt åben (NO) og ekstern pilottilstand via simpel udskiftning af dæksel. Med stor flowkapacitet, hurtig respons og højfrekvent cyklusydelse fungerer den som en universel og effektiv kernekontrolventil til vakuumsystemer, pneumatiske aktuatorer med stor boring og pneumatisk udstyr med flere kredsløb.

2. Kerneproduktegenskaber

     • Professionel poppet-struktur og pålidelig forsegling: Adopterer 3-ports pilotbetjent ventildesign med højelasticitets elastomertætningsstruktur, hvilket sikrer nul lækage, tæt afskæring og stabil langsigtet cyklisk drift.

     • Bred mellem- og tryktilpasningsevne: Velegnet til trykluft og vakuummiljøer. Den interne pilottilstand understøtter 0,2~0,9MPa, mens den eksterne pilottilstand dækkerfuldt vakuum -101,2 kPa til 0,9 MPa, tilpasning til forskellige lavtryks- og vakuumarbejdsforhold.

     • Smørefri og lav vedligeholdelse: Optimeret internt strukturelt design eliminerer behovet for oliesmøring, reducerer daglige vedligeholdelsesomkostninger og undgår middel forurening, velegnet til rene industrielle scenarier.

     • Dobbelt strømforbrug og energibesparelse: Standard jævnstrøm er kun 4W; lav-effekt og langsigtede energiserede typer opnår1,8W ultralavt strømforbrug, der effektivt reducerer udstyr, der opererer energiforbrug.

     • Overlegen stor flowydelse: Maksimal effektiv flow C-værdi når 38 dm³/(s·bar) og Cv værdi op til 9,8. Den understøtter flere kaliberspecifikationer med et effektivt sektionsareal på op til 210 mm², hvilket opfylder krav til høj-flow hurtig ventilation af store pneumatiske komponenter.

     • Fleksibel funktionel switching: Ventilfunktionen kan frit konverteres mellem NC (normalt lukket), NO (normalt åben) og ekstern pilottilstand kun ved at udskifte det øvre dæksel, realisere multifunktion af en ventil og reducere modellageromkostninger.

     • Multifunktionel applikation: Kan bruges som en konventionel on-off kontrolventil, samt en valgventil og fordelingsventil under ekstern pilotkonfiguration, med ekstrem høj scenekompatibilitet.

3. Fuldstændige tekniske specifikationer

4. Elektriske specifikationer

 4.1 Nominel spænding

     • AC spænding: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • DC spænding: 12V, 24V

  4.2 Strømforbrug

     • Standard DC: 4W

     • Lav effekt (type Y): 1,8W

     • Langsigtet energi (type E): 1,8W

     • AC: Inrush 12,7VA / Holding 7,6VA

  4.3 Ledningsmetode

     • G Type: Direkte udgangsledninger

     • D Type: DIN-stikdåsetype (valgfrit med indikatorlys / overspændingsbeskyttelse)

5. Modelkodningsregler og fortolkning

  Typisk modeleksempel: VG342-04G-1A

     • VG342: Seriekode for 3-vejs højstrøms pilotbetjent tallerkenmagnetventil

     • Portstørrelseskode: 04=1/2", 06=3/4", 10=1"

     • Ledningstype: G=Direkte udtag, D=DIN stikdåse

     • Spændingskode: 1=AC100V, 4=AC220V, 6=DC24V

     • Kredsløbstilstand: A=Normalt lukket (NC), B=Normalt åben (NO), R=Ekstern Pilot

6. Typiske anvendelsesscenarier

     • Vakuum system kontrol: Perfekt til vakuumsugekopper, vakuumgeneratorer og automatiserede vakuumholde- og frigivelseskredsløb.

     • Pneumatiske aktuatorer med stort flow: Matchet med cylindre med stor boring og pneumatiske gribere for at realisere hurtig og kraftfuld pneumatisk handling.

     • Lav- og mikrotryksvæskekredsløb: Stabil kontrol til lavtryks pneumatiske og mikrotryk væsketransportsystemer.

     • Manifold ventilsystem: Anvendes som hovedreguleringsventil og valg/fordelingsventil til flerkreds integrerede pneumatiske systemer.

     • Højfrekvent energibesparende udstyr: Velegnet til automatiseret udstyr, der kræver hyppig on-off handling og langsigtet energibesparende drift.

Resumé af én sætning

     SOLH VG342-seriens 3-vejs pilotbetjente magnetventil integreresstort flow, vakuumkompatibilitet, lavt strømforbrug og multi-mode omskiftelige funktioner, der er en højtydende, energibesparende og alsidig kernekontrolventil til vakuumsystemer, pneumatiske kredsløb med stort flow og højfrekvent automatiseret udstyr.
