VM2 (VM200) Series Medium 2/3 Port Mekanisk Poppet Ventil

Mærke: SOLH by Richge Technology

Produktpositionering

     VM2 (VM200)-serien er en mellemstørrelse 2/3-ports mekanisk tallerkenventil, der kan udskiftes med SMC-standardmodeller. Ved at anvende en pålidelig tallerkentætningskonstruktion har den bemærkelsesværdig høj flowkapacitet (Cv≈0,87), universel Rc1/4 standardport, robust industriel konstruktion og komplette udskiftelige aktuatorhoveder. Det er den almindelige mekaniske reguleringsventil til detektering af slaggrænse, manuel betjening og kobling af luftkredsløb på alle former for automatiseret maskineri.

Kerne tekniske specifikationer

  1 Grundlæggende parametre

     -- Seriekode: VM200 (kort navn VM2)

     -- Kredsløbstyper: 2-port (VM22x), 3-port (VM23x, normalt lukket NC som standard)

     -- Struktur: Direkte virkende tallerkentype med fremragende tætning og lang levetid

     -- Anvendelig væske: Trykluft, inert gas

     -- Driftstrykområde: 0 ~ 1,0 MPa (vakuum inkompatibelt)

     -- Omgivelses- og mellemtemperatur: -5 ~ +60 ℃ (ingen glasur tilladt)

     -- Port gevind: Rc1/4 (02); valgfri NPT1/4 (N02), G1/4 (F02)

     -- Flowydelse: Effektivt tværsnitsareal 19 mm², Cv = 0,87

     -- Nettovægt: Standardmodel 90 g

     -- Rørlayout: Sideport (01), bundport (00)

     -- Smørekrav: Smørefri; ISO VG32 turbineoliesmøring valgfri

  2. Overordnede ydre mål (mm)

     -- Sideportversion: 17 × 44 × 25

     -- Bundportversion: 17 × 44 × 30

Kredsdefinition og arbejdslogik (3-port / 2-port)

  1. 3-ports model (VM23x, mest brugt)

     -- Port 1(P): Hovedluftindtag

     -- Port 2(A): Styresignaludgang

     -- Port 3(R): Udstødningsport

     -- NC Normally Closed Logic: Uaktiveret → P afskåret fra A, A forbundet til R; Efter aktivering → P forbindes til A, A afbryder udstødning R

  2. 2-ports model (VM22x)

     -- Port 1(P): Væskeindgang

     -- Port 2(A): Kontroludgang

     -- Normalt lukket: Luftkanalen åbner, når den trykkes ned, afskæres umiddelbart efter udløsning

Fuld udskiftelig aktuatorhovedportefølje

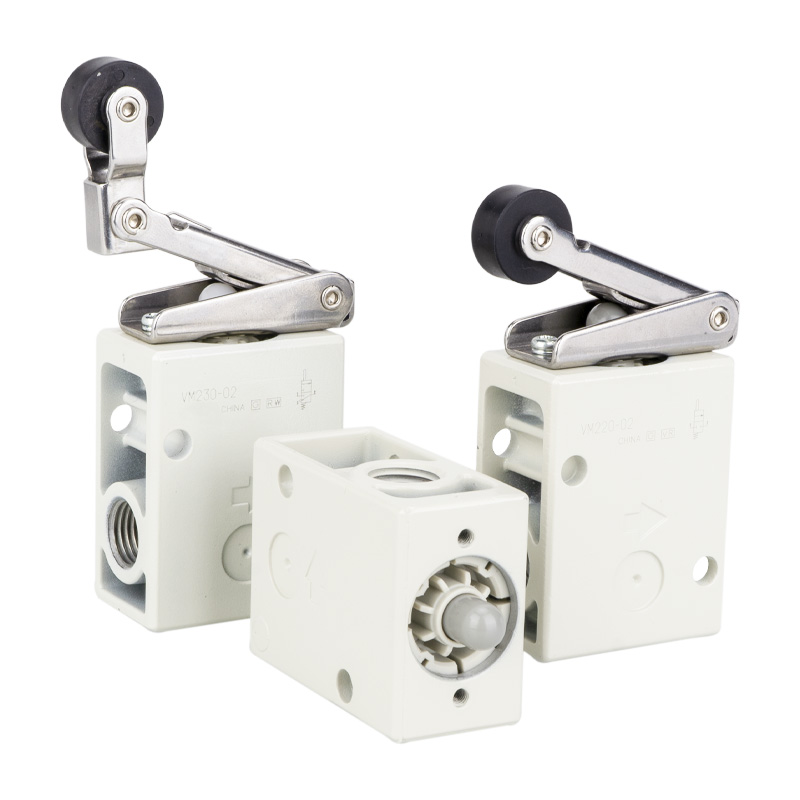

 1. Rullegrebstype (til detektion af slaggrænse, mest populær)

     -- VM231/221: Standard POM plast rullehåndtag

     -- VM231S/221S: Hærdet stålrulle til kraftige slidbestandige arbejdsforhold

     -- VM233/223: Envejs anti-rebound rullehåndtag

  2. Lige stempeltype

     VM230/220: Standard lige trykstempel

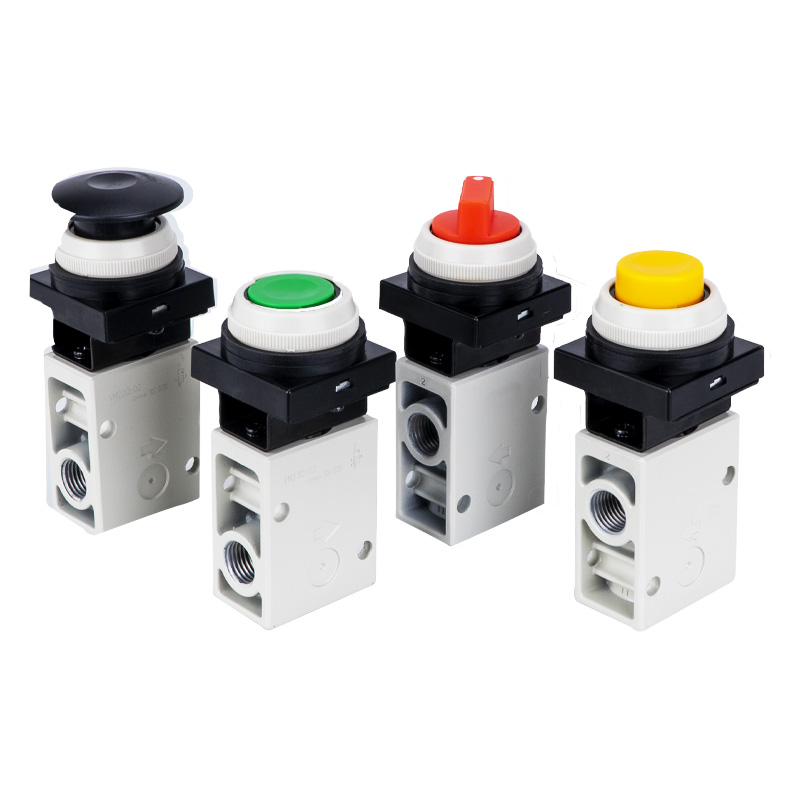

3. Trykknaptype (til manuel jog-betjening)

     -- VM232/222: Flad standardtrykknap

     -- VM232Y/222Y: Gult svampehoved med høj synlighed til nødstop

     -- VM232G/222G: Grøn indikatortrykknap

 4. Valgfri specielle aktuatorer

     Hængselarm, vippearm, låsbar drejeknap, tovejsgreb og andre tilpassede udløserhoveder

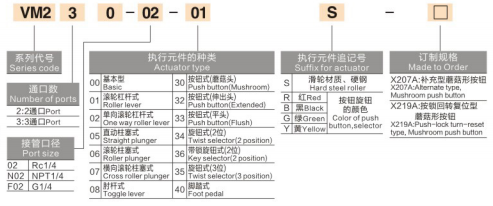

 Modelkodeforklaring

   1. (Eksempel: VM231-02-01S)

     -- VM231: 3-ports kredsløb + rullearmaktuator

     -- 02: Portgevindstørrelse (Rc1/4=02; N02=NPT1/4; F02=G1/4)

     -- 01: Sideportlayout (00 = bundportlayout)

     -- S: Hærdet stålvalse (ingen suffiks = standard POM-rulle)

     -- Farve suffiks: A=standard sort; Y=gul svamp; G=grøn knap

  2. Almindelige standardmodeller

     -- VM231-02-01A: 3-ports, POM-rulle, Rc1/4, sideport (universel model til generelle formål)

     -- VM231S-02-01A: 3-ports, hærdet stålvalse, Rc1/4, sideport (tunge slidbestandige arbejdsforhold)

     -- VM230-02-00A: 3-ports, lige stempel, bundport

     -- VM232Y-02-01A: 3-ports, gul svampe nødstopknap, sideport

Kerneproduktfordele

     -- Middelhøj flowydelse: Cv=0,87, næsten 8 gange højere flowkapacitet end mini VM1 (Cv=0,11), perfekt matchende pneumatiske kredsløb med medium flow

     -- Universal Rc1/4-port: Standard almindelig gevindstørrelse til automationsudstyr med fremragende kompatibilitet på tværs af modeller

     - Pålidelig tallerkenforsegling: God lufttæthed, modstandsdygtighed over for støvforurening, hurtig reaktion og forlænget levetid

     -- Understøttelse af dobbelt rørlayout: Side- og bundportmuligheder for fleksibel tæt panelinstallationslayout

     -- Komplet aktuatordækning: Rullehåndtag, stempel, flad knap og svampehoved til rådighed for at dække mekanisk grænse, manuel jog og nødstop i alle scenarier

     -- Kraftig robust konstruktion: Metalventilhus; S suffiks hærdet stålrulle valgfri til hård industriel kontinuerlig drift

     -- Smørefrit design: Lav vedligeholdelsesbelastning, ren og miljøvenlig luftkredsløbsdrift

Typiske anvendelsesscenarier

     -- Udstyrs slaglængderegistrering: Cylinder / glidebord fuld positionsdetektering med rullearmaktuator

     -- Manuel jog-kontrol: Idriftsættelse af maskinen på stedet og panelbetjening via trykknap

     -- Sikker nødaflåsning: Gult svampehoved til hurtig afbrydelse af luftkredsløbet

     -- Jig- og armaturskift: Klem/afspænd pneumatisk sløjfekontrol

     -- Automatiserede produktionslinjer: Arbejdsstationspositionssignal og mekaniske sikkerhedslåsekredsløb

     -- Emballerings-, tekstil- og trykkerimaskiner: Højfrekvente mekaniske trigger-kontrolsløjfer

Sammenligning af udvalg: VM1 VS VM2 Hurtig referencetabel

Resumé af én sætning

     SOLH VM2 mellemstørrelse mekanisk tallerkenventil er udstyret med universel Rc1/4-port, Cv=0,87 høj flowkapacitet, udskiftelige aktuatorer i fuld rækkevidde og muligheder for dobbelt side-/bundrør, der fungerer som standard almindelig mekanisk kontrolventil for alle pneumatiske koblingskredsløb for industriel automation.
