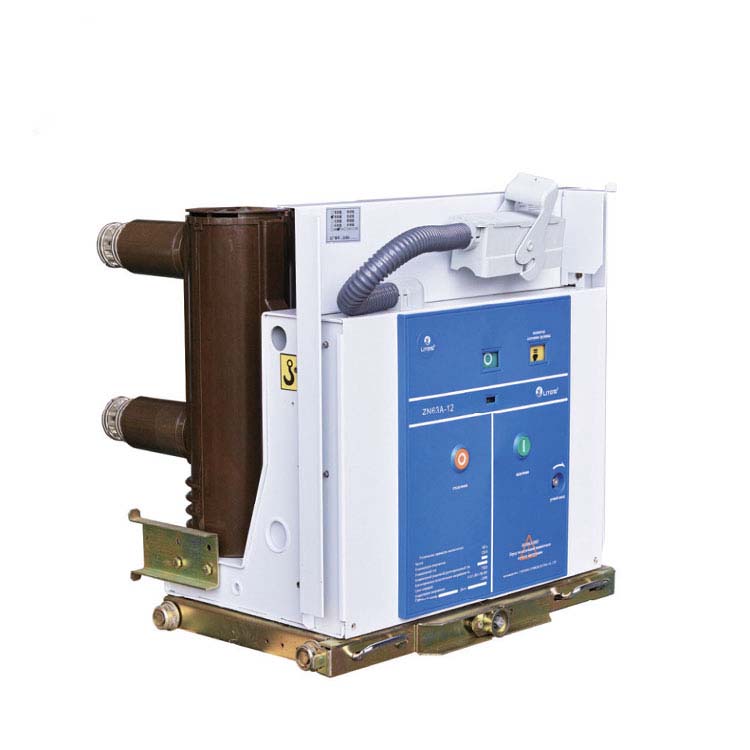

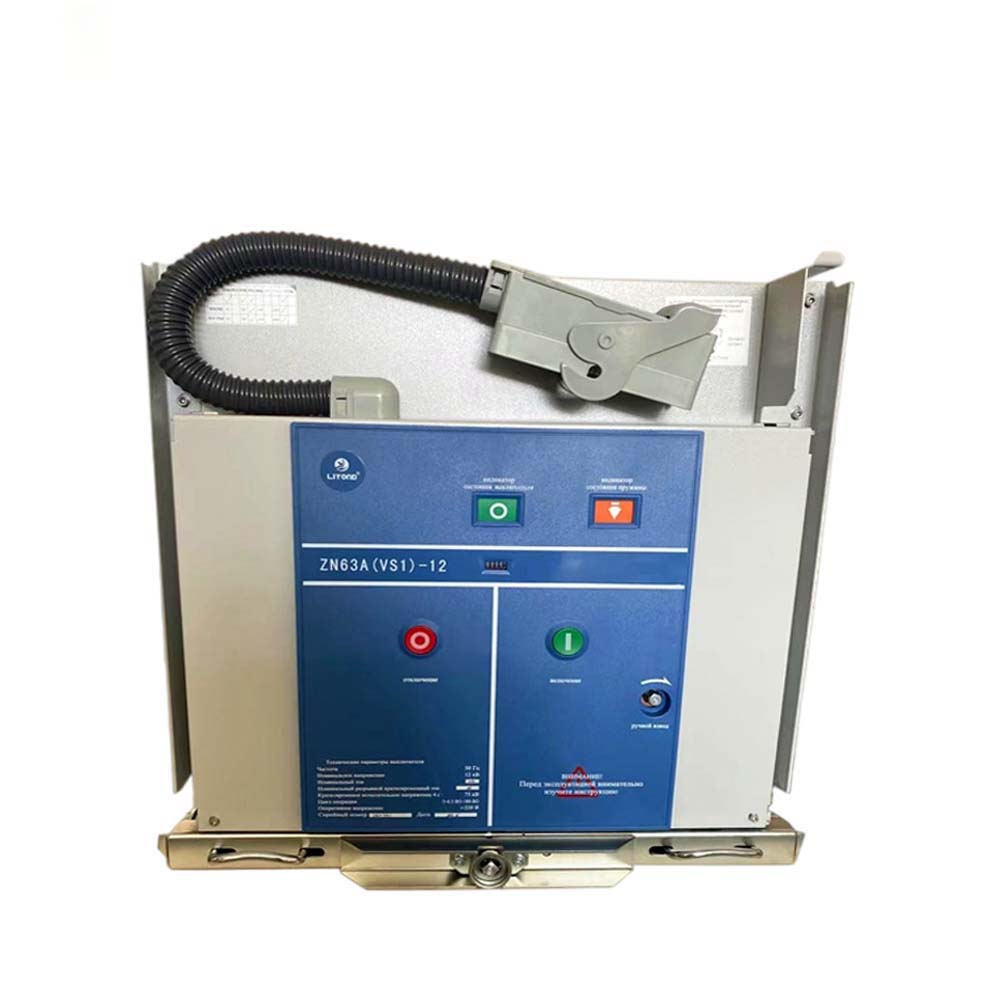

VS1-12 /ZN63-12 tilbagetrækkelige indendørs vakuumafbryder

VS1-12 /ZN63-12 tilbagetrækkelige indendørs vakuumafbryder

     VS1/ZN63-12 Indendørs højspænding Vacuum Circuit Breaker gælder for strømsystemet med nominel spænding 12 kV som en beskyttende og kontrolenhed for strømnettet udstyr og industrielt strømudstyr. Det kan udstyre med KYN28 (GZS1), XGN, GG-1A og andre typer switchgear-paneler. Relaterede produkter: Isoleret håndvogne, sikring håndvogne og spændingstransformator håndvogne.

1. installationsvej: tilbagetrækkelig type, fast type, sidemonteret type;

2. driftsmekanisme: forårets driftsmekanisme, permanent magnetisk driftsmekanisme;

3. stangtype: samlet pol, indlejret pol;

4. Anvendelse: Switchgear Kyn28-12, XGN-12.

5. Sekundært stik: 58pins, 64pins.

Funktioner

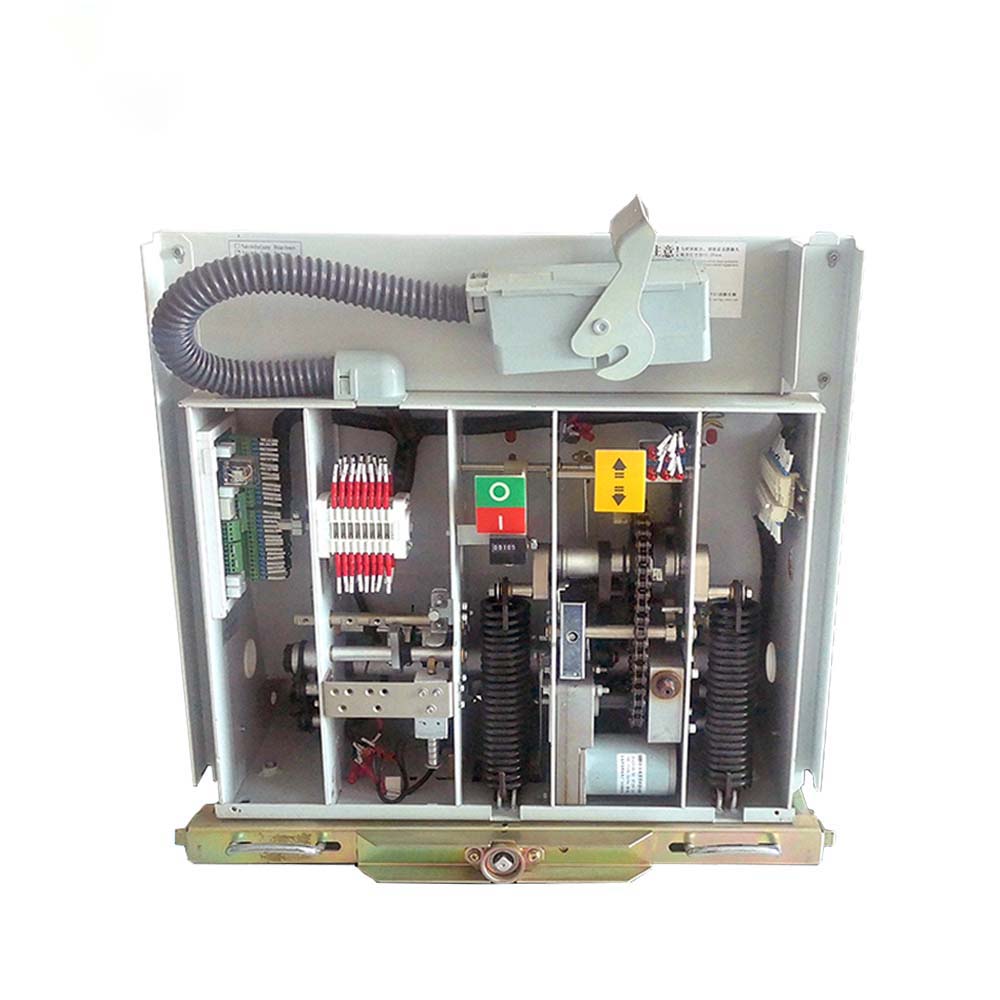

1. ARC-slukningskammeret og driftsmekanismen for afbryderen er arrangeret i en front-to-back-konfiguration og tilsluttet som helhed gennem en transmissionsmekanisme.

2. Den isolerende cylinder dannes ved hjælp af APG (automatisk trykgelering) ny proces.

3.Inner nederdele og forstærkende ribben tilsættes til den isolerende cylinder, hvilket forbedrer isoleringsniveauet og evnen til at modstå dynamiske strømme.

4. Vakuumbue -slukkekammeret er installeret inde i den isolerende cylinder, hvilket effektivt forhindrer skader og overfladeforurening forårsaget af fremmedlegemer, mens den samlede størrelse af afbryderen.

5. Driftsmekanismen vedtager et fjederopholdt energidesign, der leverer både elektriske og manuelle energilagringsfunktioner.

6. En avanceret og rationel bufferenhed sikrer, at der ikke er nogen rebound under afbrydelse, hvilket reducerer afbrydelsespåvirkningen og vibrationer.

7. Ingen justering er nødvendig og har minimal vedligeholdelse eller vedligeholdelsesfri drift.

8. Den mekaniske levetid kan nå op til 20.000 operationer

 Produktstandarder

1. IEC62271-100 Højspændingsafbryder og ControlGear Del 100: AC Circuit-Breakers

2. GB1984 Højspændings-AC-kredsløbsbrydere

3. GB/T11022 Almindelige specifikationer for højspændingsafbrydere og kontrollerne standarder

4. JB/T 3855 Højspændings AC Vacuum Circuit-breakers

5. DL/T402 Specifikation af højspændings-AC-kredsløbsbrydere

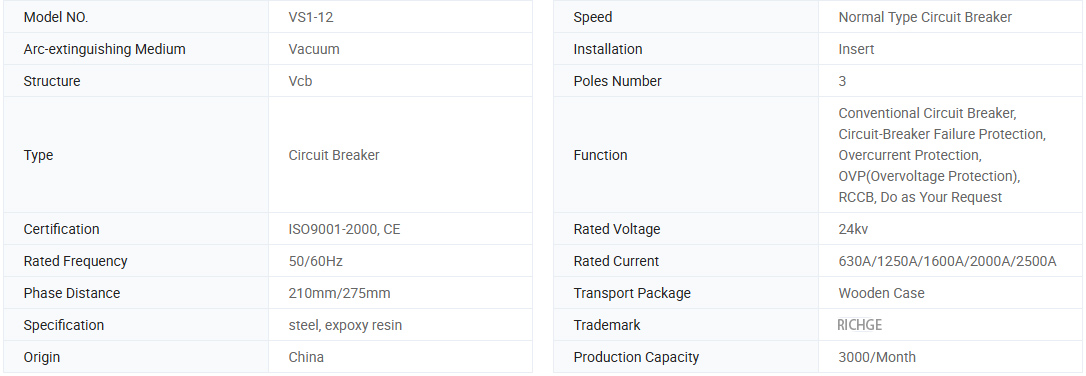

Grundlæggende info.

Modelimplikation

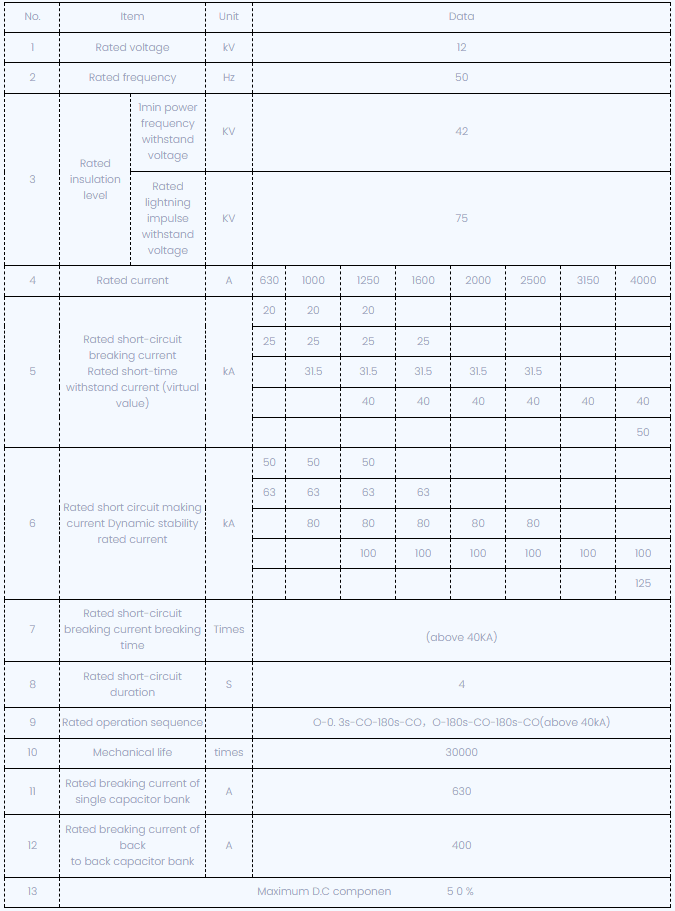

Tekniske parametre

Tekniske tegninger

Driftsbetingelser

1. Omgivelsestemperaturen er ikke højere end +40 ° C og ikke lavere end -15 ° C (opbevaring og transport ved -30 ° C er tilladt);

2. Højden er ikke højere end 1000 m;

3. Relativ temperatur: Det daglige gennemsnit er ikke mere end 95%, og det månedlige gennemsnit er værdien ikke mere end 90%, den daglige gennemsnitlige værdi af mættet damptryk er ikke mere end 2,2 × 10-'MPA, og den månedlige gennemsnitsværdi er ikke mere end 1,8 × 10MPa;

4. Den seismiske intensitet overstiger ikke 8 grader;

5. Der er ingen brand, eksplosionsfare, alvorlig forurening, steder, der er underlagt kemisk korrosion og alvorlig vibration.
