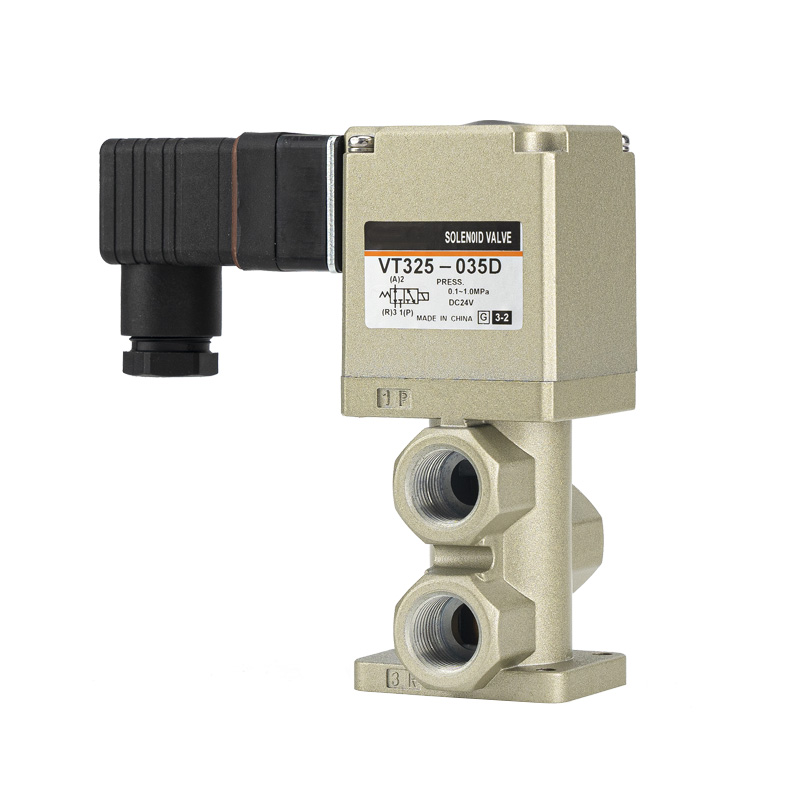

VT325 serie 3-ports magnetventil – direkte virkende poppet type

Mærke:SOLH af Richge Technology | SOLH Standard

1. Produktpositionering

     SOLH VT325-serien er en direkte virkende 3-ports magnetventil af tallerkentype med fuld elastisk tætning. Designet til trykluft- og inertgaskredsløb, udfører det luftkredsløb on-off, retningsbestemt omskiftning og udstødningskontrol. VT325 understøtter nultryks-opstart og er kompatibel med både positivt tryk og fuldt vakuumforhold.

2. Nøglefunktioner

--Direkte poppet-struktur og nultryksstart

     Der kræves ingen minimumsdriftstryk. Den fungerer stabilt over et fuldt positivt trykområde på 0-1,0 MPa. Vakuumversionen understøtter arbejdstryk ned til -101,2 kPa, fuldt tilpasselig til lavtryks-, vakuum- og højtryksarbejdsscenarier.

--6-i-1 multifunktionsdesign til universelle rørføringer

     Ved at ændre portforbindelsestilstande realiserer en enkelt ventil 6 funktionelle tilstande, herunder NC (normalt lukket), NO (normalt åben), flowdeling og flowvalg. Den dækker forskellige pneumatiske logiske krav med fremragende alsidighed og fleksibel konfiguration.

--Ultra-høj flowkapacitet og hurtig respons

     Ventilen er udstyret med optimerede interne flowpassager og leverer en stor flowkoefficient på C=6,1 dm³/(s·bar). Den opnår en hurtig responstid på ≤30 ms og understøtter en maksimal koblingsfrekvens på 5 Hz, perfekt egnet til højhastigheds pneumatisk kobling og styring af lufttilførsel med høj flow.

--Elastisk tætning og smørefri drift

     Bruger elastiske tætningsmaterialer af høj kvalitet for fremragende lufttæthed, anti-ældning og lang levetid. Fuldstændig smørefri drift sikrer rene gaskredsløb, miljøvenlighed og væsentligt reducerede daglige vedligeholdelsesomkostninger.

- Kompakt struktur og fleksibel installation

     Mini og kompakt krop sparer installationsplads. Det understøtter både direkte ledningsudtag og stikkontakter. Udstyret med en standard ikke-låsende manuel tilsidesættelsesknap til praktisk fejlfinding på stedet, inspektion og manuel nødskift.

--Manifoldmonterbar og stærk kompatibilitet

     Understøtter tæt manifoldsamling og stablingsinstallation. Dimensionelt kompatibel med standard industrielle ventiløer, hvilket gør den ideel til modulære centraliserede pneumatiske kontrolsystemer og automatiseret integreret udstyr.

3. Fuldstændige tekniske specifikationer

     --Portkonfiguration: 3-ports, 2-positions enkelt solenoide

     --Operation Type: Direkte virkende Poppet Type

     -- Forseglingsmetode: Højtydende elastisk gummitætning

     --Anvendelig væske: Trykluft, inert gas

     --Driftstryk: 0–1,0 MPa; Vakuumtype: -101,2 kPa ~ 0,1 MPa

     --Bevistryk: 1,5 MPa

     --Omgivelsestemperaturområde: 5℃ ~ 50℃

     --Responstid: ≤30 ms (testet ved 0,5 MPa)

     --Maksimal driftsfrekvens: 5 Hz

     --Smøring: Smørefrit design

     --Manuel betjening: Standard ikke-låsende type; værktøjslåsetype valgfri

     --Portstørrelse: Rc 1/4, Rc 3/8

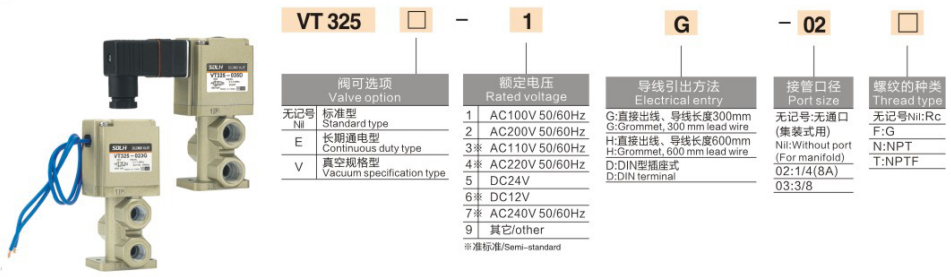

     - Spolespænding: DC24V, AC110V, AC220V og tilpasningsmuligheder

4. Typiske anvendelsesscenarier

     --Pneumatisk styring til automatiserede produktionslinjer, robotarme og spændebeslag

     -- Støvblæsning, væskeudsprøjtning og vakuumadsorption & vakuumbrudsystemer

     --Emballerings-, tryk-, tekstil- og træbearbejdningsmaskiner

     --Automatisk udstyr, der kræver nultryksstart, vakuumkompatibilitet og højfrekvensomskiftning

     --Centraliserede ventiløer og manifold modulære pneumatiske kontrolkredsløb

Resumé af én sætning

     SOLH VT325 direktevirkende 3-ports tallerkenventil har nultryks-opstart, fuld vakuumkompatibilitet, 6-i-1 multifunktionskobling, ultrahøj flowkapacitet og vedligeholdelsesfri ydeevne, der fungerer som en høj-omkostnings-automatisk koblingsløsning med høj ydeevne til industrielle universal-omskiftersystemer med høj ydeevne.
