VZM500 (VZM5) serie 5/2-vejs mekanisk ventil

VZM500 (VZM5) serie 5/2-vejs mekanisk ventil | Medium flow elastisk tætning pneumatisk kontrolventil

Mærke: SOLH by Richge Technology | SMC-kompatibel 5-ports mekanisk aktiveret pneumatisk ventil

1. Produktoversigt

     SOLH VZM5 (VZM500) serien er enmellemstor 5/2-vejs mekanisk styreventil fuldt kompatibel med SMC-standarden. Ved at anvende højpålidelig elastisk gummitætningsstruktur, har den stabil tætning, hurtig respons og fremragende medium flow ydeevne med Cv værdi op til 0,6. Udstyret med standard Rc1/8-port og komplette valgfrie aktuatorhoveder, understøtter den mekanisk grænseudløsning, manuel jog-kontrol og sikkerhedskredsløbslås. Med fleksibel fodmontering og manifold integreret installation, højfrekvent holdbarhed og bred tryktilpasningsevne, fungerer den som standard mainstream-model til dobbeltcylindret synkronisering, pneumatisk kredsløbskobling og mekanisk grænsekontrol i automatiserede produktionslinjer.

2. Tekniske kernespecifikationer

3. Port Definition & Circuit Mode

  3.1 Standard 5/2-vejs tilstand (dobbelt kontrol/mekanisk kontrol)

     1(P) = Luftforsyningsport, 2(A) = Positiv udgangsport, 3(B) = Omvendt udgangsport, 4(EXH) = Udstødningsport, 5(EXH) = Udstødningsport. Realiserer tovejskobling og hurtig udsugning af pneumatiske aktuatorer.

  3.2 Valgfri 5/3-vejs tilstand (mellemposition)

     Valgfri mellemlukket type og mellemtrykaflastningstype, præcis tilpasning til pneumatisk positionering, trykvedligeholdelse og præcise krav til slagregulering.

  3.3 Pilotportspecifikation

     EXH pilotport vedtager M5×0,8 gevind. Den eksterne pilotversion understøtter uafhængig luftkildestyring, velegnet til centraliseret pneumatisk kontrol og matchende scenarier med stort flow.

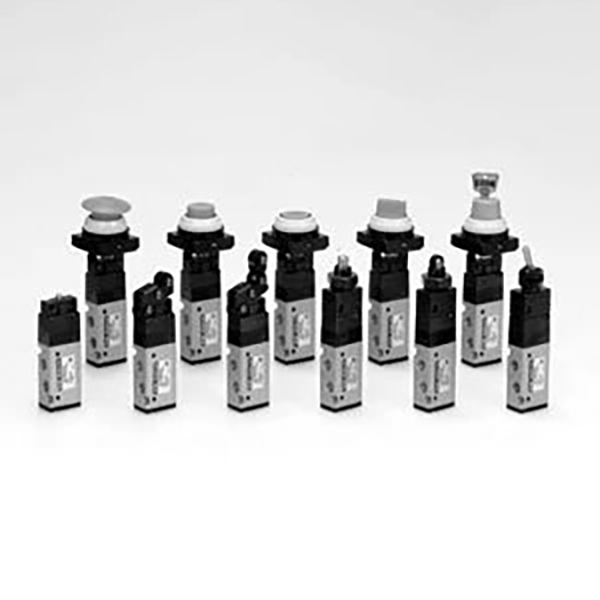

4. Fuld serie aktuatorhoved muligheder

5. Modelkodningsregler og almindelige modeller

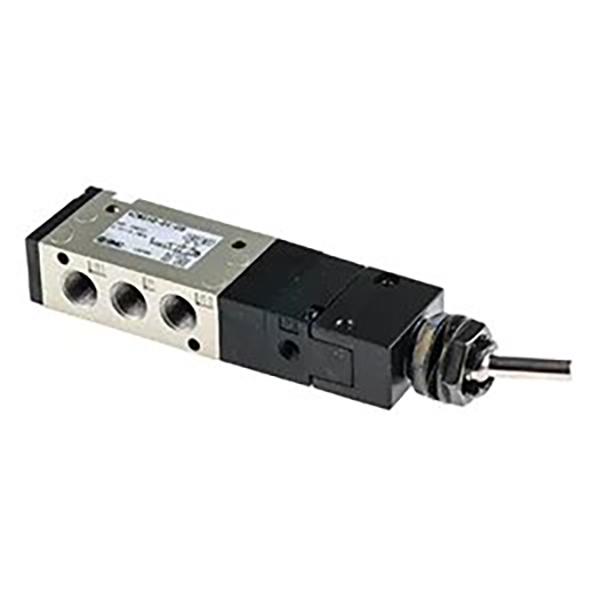

  5.1 Modelfortolkning (eksempel: VZM550-01-08)

     • VZM550: Standard 5/2-vejs elastisk tætning grundlæggende mekanisk ventil

     • Havnekode: 01=Rcl/8; N01=NPT1/8; F01=G1/8

     • Aktuator kode: 08=vippearm; 01=rullearm; 30=trykknap; 37=push-pull

     • Valgfrit suffiks: -L=med fodbeslag; -3=5/3-vejs type; P=ekstern pilottype

  5.2 Hotsælgende standardmodeller

     • VZM550-01-01: 5/2-vejs, grundlæggende rullehåndtag, Rc1/8-port, foretrukket til generelle mekaniske grænsescenarier

     • VZM550-01-30: 5/2-vejs, trykknaptype, Rc1/8-port, velegnet til manuel jog og debugging af udstyr

     • VZM550-01-37: 5/2-vejs, push-pull type, Rc1/8 port, til manuel låsning og kontrol mod fejlbetjening

     • VZM550-01-02: 5/2-vejs, ensrettet rullehåndtag, Rc1/8 port, professionel anti-rebound grænsekontrol

6. Kerneproduktfordele

  6.1 Standard mellemstort flow

     Udstyret med universel Rc1/8-port og Cv=0,6 flowkoefficient, der matcher mellemstrøms pneumatiske kredsløb perfekt, hvilket realiserer stabil synkron handling af dobbeltcylindre og pålidelig sammenkobling af flere aktuatorer.

  6.2 Elastisk tætning med høj stabilitet

     Vedtager integreret gummi ventilkerne elastisk tætningsstruktur, med nul lækage, stabil trykholding og hurtig reaktionshastighed. Den leverer lang levetid og ultralave vedligeholdelsesomkostninger under konventionelle industrielle arbejdsforhold.

  6.3 Fulddækkende triggertilstande

     Komplet aktuatormuligheder, herunder rulle, stempel, vippearm, knap og push-pull typer dækker fuldt ud mekanisk grænse, automatisk udløsning, manuel fejlfinding og sikkerhedslåseapplikationer.

 6.4 Diversificeret fleksibel installation

     Understøtter uafhængig montering af fodbeslag og manifold integreret klyngeinstallation. Vilkårlige EXH-porte kan forsynes med rør til udstødning, tilpasset tæt panellayout og begrænset installationsplads.

  6.5 Højfrekvent industriel holdbarhed

     Understøtter op til 300 c.p.m. højfrekvent cyklisk drift med fremragende slag- og vibrationsmodstand. Den tilpasser sig stabilt til langsigtet kontinuerlig drift af tungt industrielt udstyr.

  6.6 Ekstern pilot-udvidelig design

     Valgfri ekstern pilotstyringstilstand realiserer fjern- og centraliseret luftkildestyring, der opfylder de matchende krav fra hovedkredsløb med stort flow og automatiserede integrerede pneumatiske systemer.

7. Typiske anvendelsesscenarier

     • To-cylindret synkron kontrol: Sikre synkron samvirkende handling af dobbeltcylindre i automatiseret udstyr for at forbedre kørekonsistensen.

     • Pneumatisk kredsløbskobling: Klemme/afspænde kobling af jigs og armaturer, stationskobling og pneumatisk sløjfe-retningsstyring.

     • Mekanisk grænseudløsning: Slag på stedet signaludløsning og mekanisk spærrebeskyttelse via rullearmaktuatorer.

     • Manuel betjeningskontrol: Udstyrsfejlfinding, manuel jog start/stop og manuel panelstyring via knap- og push-pull typer.

     • Sikkerhedsbeskyttelseskredsløb: Nødstop-nulstilling og sikkerhedsdørlåsebeskyttelse med låsbare og svampehovedaktuatorer.

     • Industrien generel automatisering: Højfrekvent positionskontrol og multiaktuatorforbindelse til emballering, print og elektronisk produktionsudstyr.

8. Sammenligning af modelvalg i VM-serien

Resumé af én sætning

     SOLH VZM500 (VZM5) serie 5/2-vejs mekanisk ventil integrererRc1/8 standardport, Cv0.6 medium stort flow, fuld-serie multifunktions aktuatorer og fleksible installationstilstande, der er standard mainstream kernekomponent til automatiseret dobbeltcylindret synkron kontrol og pneumatiske kredsløbsafbrydersystemer.
