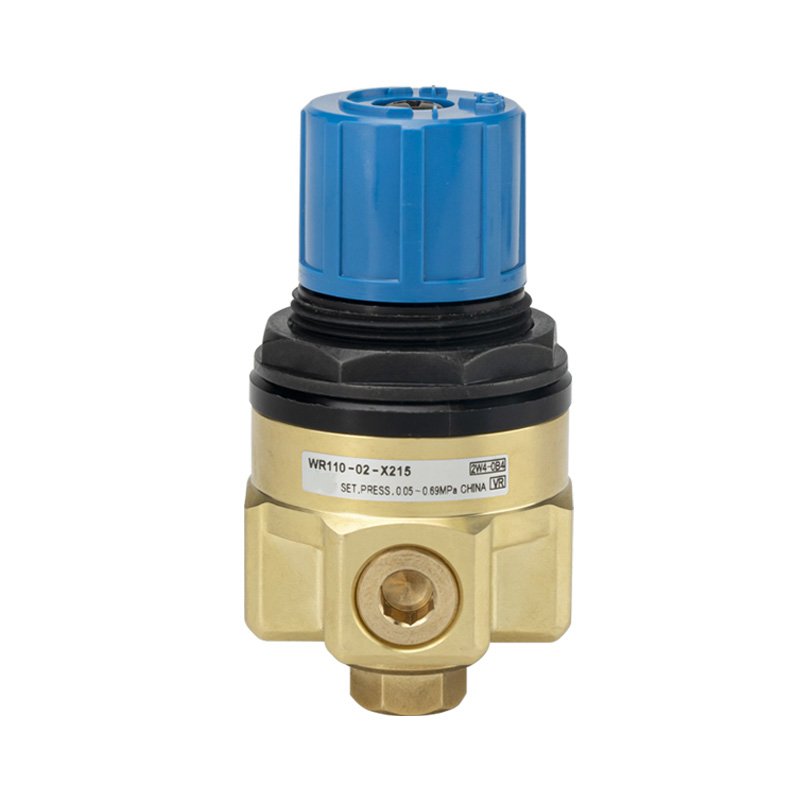

WR110-seriens kompakte vandtryksregulator

Mærke:OLH af Richge Technology (睿其格科技)

Produktpositionering

     WR110-serien er en direkte virkende kompakt trykregulator, der udelukkende er udviklet til industrielt kølevand og procesvandsrørledninger. Konstrueret med korrosionsbeskyttelse af specielt messinghus, leverer denne ventil en stabil vandtrykregulering og forskellige installationsmuligheder, der matcher miniaturevandcirkulationssystemer.

Struktur og arbejdsprincip

     --Direktevirkende komposit stempel-membran struktur med indbygget aflastningsfunktion

     --Anvendeligt medium: Postevand og generelt industrivand; ikke egnet til deioniseret eller ultrarent vand

     --Ventilkroppen vedtager specielt messingmateriale med anti-rust og anti-skalering ydeevne

     --Udstyret med topmonteret låsbar blå justeringsknap

     --Reserveret Rc1/8 sideport til installation af trykmåler

     --To monteringsløsninger: direkte gevindinstallation eller valgfri B21-1P fastgørelsesbeslag

Nøglefunktioner

1. To valgfri justerbare trykområder

     --WR110-X224 lavtryksversion: 0,08–0,39 MPa

     --WR110-X215 mellemtryksversion: 0,05–0,69 MPa Max arbejdstryk når 0,8 MPa, og prøvetrykket er 1,72 MPa.

2. Vand-Grade anti-korrosion messing konstruktion

     Speciel messingkrop modstår effektivt vandkorrosion og kalkophobning. Matchet med vandtætte gummitætninger dækker driftstemperaturen -5℃ ~ +60℃.

3. Mini kompakt & let kontur

     Samlet dimension φ45×75 mm med en nettovægt på kun 0,26 kg, perfekt passende indlejret udstyr og smalle kølevandsrørledninger.

4. Stabil regulering med overtryksaflastningsbeskyttelse

     Hurtig respons og små udsving i udgangstryk. Den indvendige aflastningskanal frigiver automatisk overtryk for at beskytte nedstrøms rørledninger. Den låsbare knap undgår utilsigtet trykjustering forårsaget af vibrationer eller utilsigtet berøring.

5. Fleksible gevindporte og montering i flere retninger

     Standard Rc1/8 og Rc1/4 porte; NPT gevind valgfrit til X215 model. En dedikeret sidemålerport er reserveret, og lodret installation anbefales for optimal ydeevne.

Tabel med tekniske specifikationer

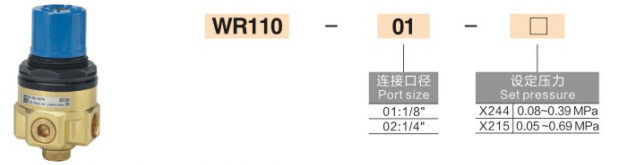

Modelkodeforklaring

Eksempel: WR110-02-N-X215

     --WR110: Base produktserie

     --01 / 02: Tilsvarende portstørrelse

     --N: NPT-gevindversion; blankt mærke repræsenterer standard Rc gevind

     --X215 / X224: Kode for forskellige trykjusteringsområder

Typiske anvendelsesscenarier

     Værktøjsmaskiner og spindel kølevandscirkulationsledninger Kølesystemer til laserskære- og svejseudstyr Lille vandbehandling og stabilisering af RO-membranindløbstryk Vandforsyningsrørledninger til testinstrumenter og analytiske anordninger Befugtnings- og sprøjtekredsløb i print- og papirfremstillingsmaskiner Ikke-rene procesvandsrørledninger til medicinsk og halvlederhjælpeudstyr.

Resumé af én sætning

     WR110 vandspecifik trykregulator har anti-skala messinghus, 0,8 MPa trykklassificering, dobbelt justerbare trykområder, kompakt størrelse, indbygget aflastning og låsbar knap, hvilket gør den til den foretrukne trykreguleringskomponent til små industrielle vandcirkulationssystemer.
