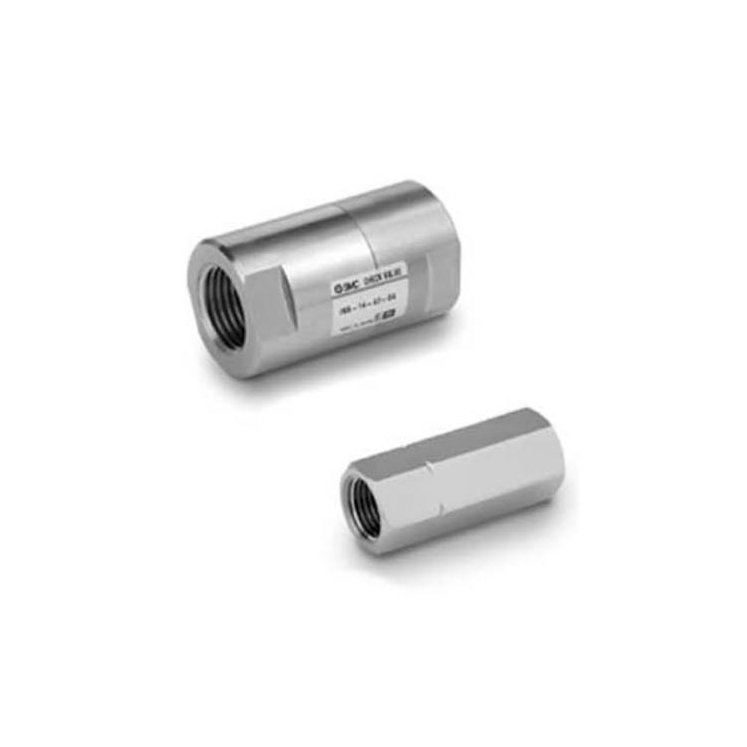

XTO674 / INA14 Series Lavt revnetryk kontraventil

Mærke:SOLH fra Richge Technology

Produktpositionering

     SOLH XTO674- og INA14-serien deler den identiske produktplatform med ultralavt revnetryk og dobbelt-medium kompatibilitet for trykluft og vand. Disse gevindskårne inline-kontraventiler anvendes i vid udstrækning for at forhindre omvendt flow i vakuumkredsløb og generelle pneumatiske systemer, også velegnede til lavtryksvæske- og vandrørledninger. XTO674 fokuserer på arbejdsforhold ved lave temperaturer, mens INA14 dækker standard- og korrosionsbestandige industrielle scenarier.

 Modelkodeklassificering og navngivningsregel

     -- XTO674: Messinghus, lavtemperaturbestandig version (-30℃ minimum driftstemperatur)

     -- INA14: Standard serie, valgfri messing / SUS304 rustfrit stål krop, normalt temperaturområde (-5 ℃ minimum)

     -- Portstørrelsessuffiksdefinition: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Delte universelle tekniske specifikationer

     -- Revnetryk: 0,01 MPa (0,1 bar), ultralav tærskel, ideel til vakuum- og lavtrykskredsløb

     -- Maks. prøvetryk: 1,0 MPa

     -- Anvendelige medier: Trykluft, vand, neutral inert gas og neutral væske

  1. Driftstemperaturområde

     -- XTO674: -30 ℃ ~ +80 ℃ (kryogen resistent)

     -- INA14: -5℃ ~ +80℃

  2. Valgfri tætningsmaterialer

     -- NBR (Standard): Til luft og rent vand, gældende temperatur -5 ~ 60 ℃

     -- FKM: Oliebestandig og højtemperaturbestandig, op til 80 ℃

     -- CR: Vejrbestandig og slidbestandig, valgfri til XTO674-serien

  3. Materialemuligheder for ventilhus

     -- XTO674: Kun krop i massiv messing

     -- INA14: Messing / SUS304 rustfrit stål (alle vigtige fugtede dele rustfrit stål)

Typisk modelparameter sammenligningstabel

Kerneproduktfordele og anvendelsesområde

 1. Ultralavt 0,01 MPa revnetryk

     - Stabil åbning under -0,1 MPa vakuumtilstand, undgå effektivt vakuumtab og tilbagestrømning af sugekop/vakuumgenerator.

  2. Tovejs pålidelig tætning

     -- Glat fremadgående flow, nul tilbageløbslækage; beskytter vakuumpumper, magnetventiler og cylindre mod skader forårsaget af omvendt trykstød.

  3. Mini inline gevindstruktur

     -- Direkte installeret inline i røret uden ekstra monteringsbeslag, passer perfekt til kompakt smal udstyrslayout.

 4. Dobbelt medium luft & vand universelt design

     -- Kompatibel med både tørre pneumatiske kredsløb og lavtryksrørledninger til flydende vand for at reducere reservedelstyper.

 5. Fuld vakuumsystemkompatibilitet

     -- Velegnet til vakuumtestudstyr og pulserende undertryksvakuumcirkulationssløjfer.

Retningslinjer for installation og valg af model

  1.  Flowretningsmærke: En pil "→" er trykt på ventilhuset for at angive medium strømningsretning; omvendt installation vil fuldstændig blokere væskepassagen.

  2. Tilpasning af portstørrelse: Vælg Rc1/8" ~ Rc1/2" i henhold til rørledningens diameter; Rc1/4" (suffiks 02) er den mest almindelige generelle specifikation.

  3.  Regler for valg af medier og temperatur

     -- Lav temperatur / vakuum arbejdsforhold → Vælg XTO674 serien

     --  Almindelig stuetemperatur luft & rent vand → INA14 med NBR tætning
     -- Olieholdige medier eller højtemperaturvæske → INA14 med FKM fluorgummitætning

  3. Vakuumsystem anbefalet layout

     -- Installer kontraventilen mellem vakuumgenerator, filter og sugekop for at blokere lufttilbagestrømning og opretholde en stabil vakuumgrad under intermitterende drift.

SOLH Udskiftelighedsfordel

     XTO674 og INA14 deler identiske overordnede dimensioner, gevindportstørrelse og kerneydelsesparametre. De to serier kan udskiftes direkte på stedet uden ændringer i rørledningen, hvilket giver en overlegen omkostningsydelse sammenlignet med importerede tilsvarende modeller.

Resumé af én sætning

     SOLH XTO674 / INA14 inline gevindkontraventil med ultralavt 0,01 MPa revnetryk understøtter dobbelte luft- og vandmedier, valgfri messing/rustfrit stålhus og flere tætningsmaterialer, hvilket giver pålidelig anti-tilbagestrømningsbeskyttelse til vakuum, kryogenisk, generel pneumatisk og lavtryks væske industrielle rørledninger.
