GN19-12 Indendørs afbryderkontakt Højspændingsafbryder

Struktur og arbejdsprincip

    GN19-12 Indendørs afbryderkontakt Højspændingsafbryder

     GN19-12, 12C-serien indendørs højspændingsafbrydere (herefter benævnt frakoblingsafbrydere) er indendørs enheder med en nominel spænding på 12kV, trefaset AC 60Hz, og bruges til at dele og lukke kredsløb, når der er spænding og ingen belastning.

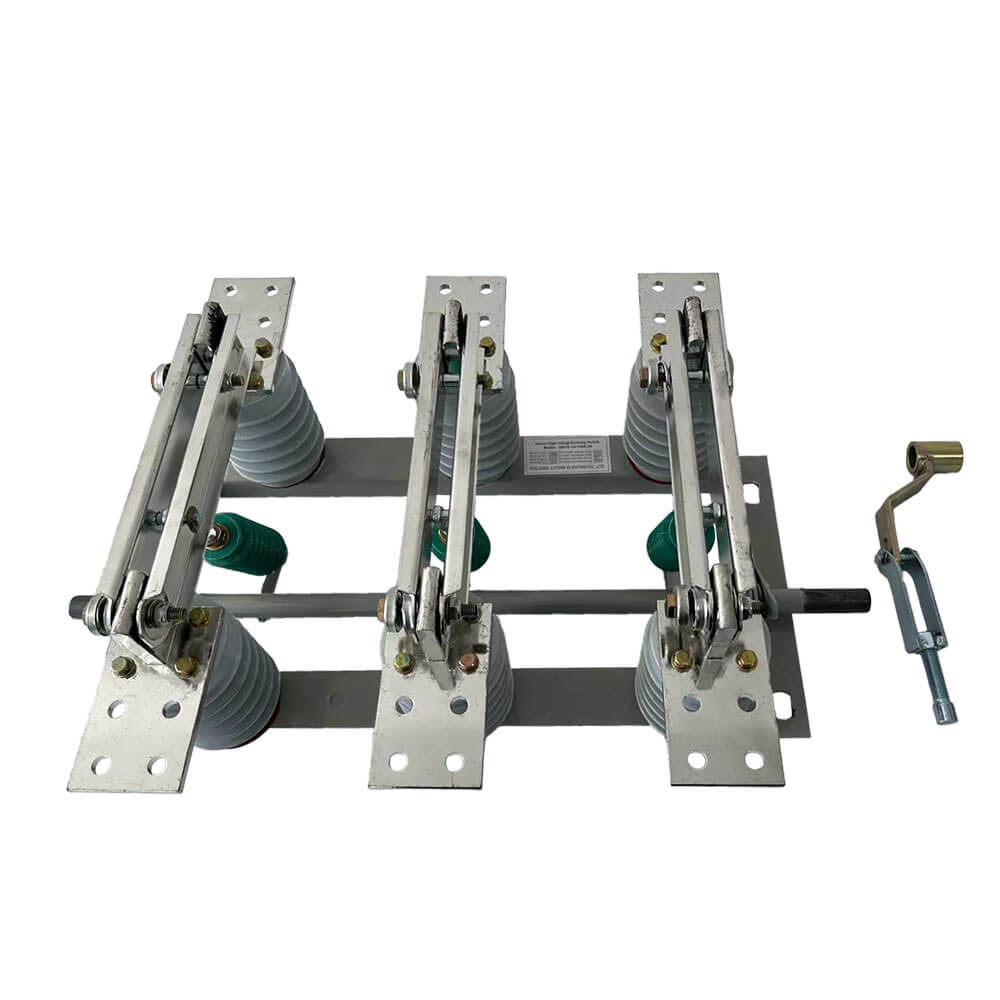

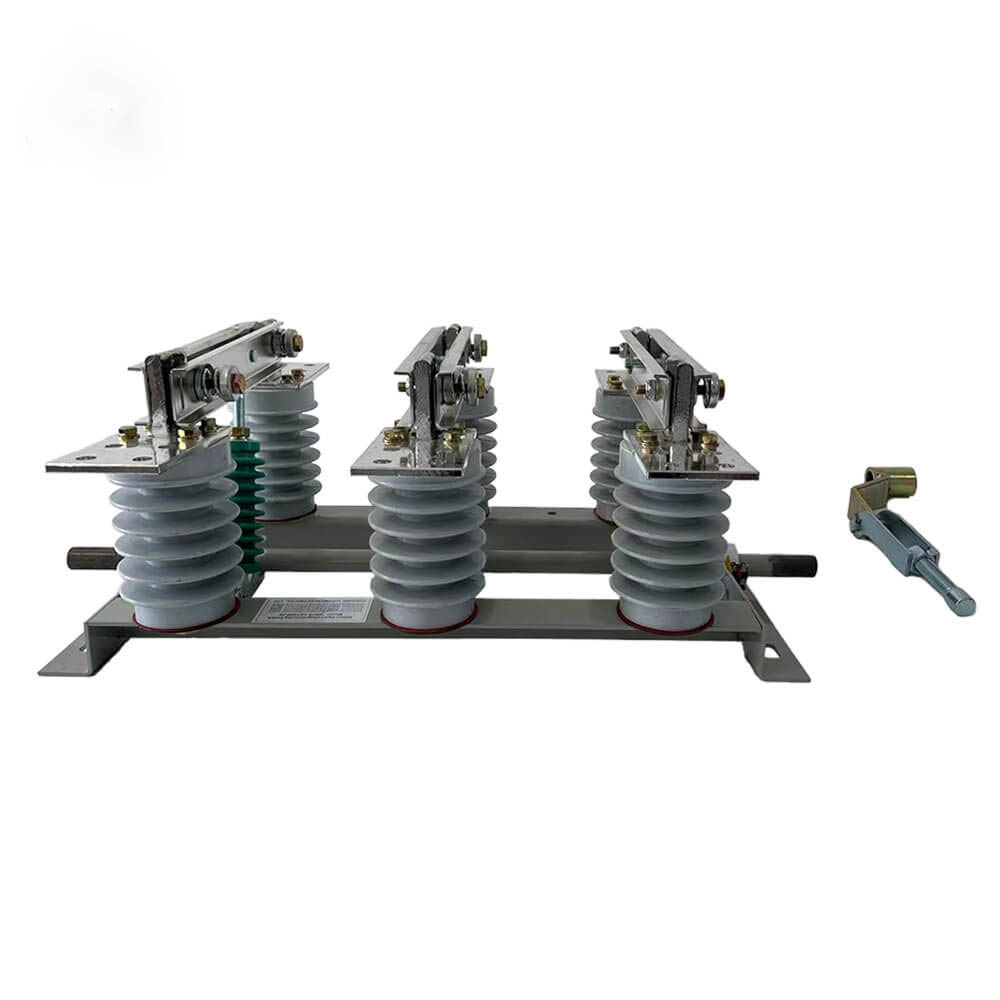

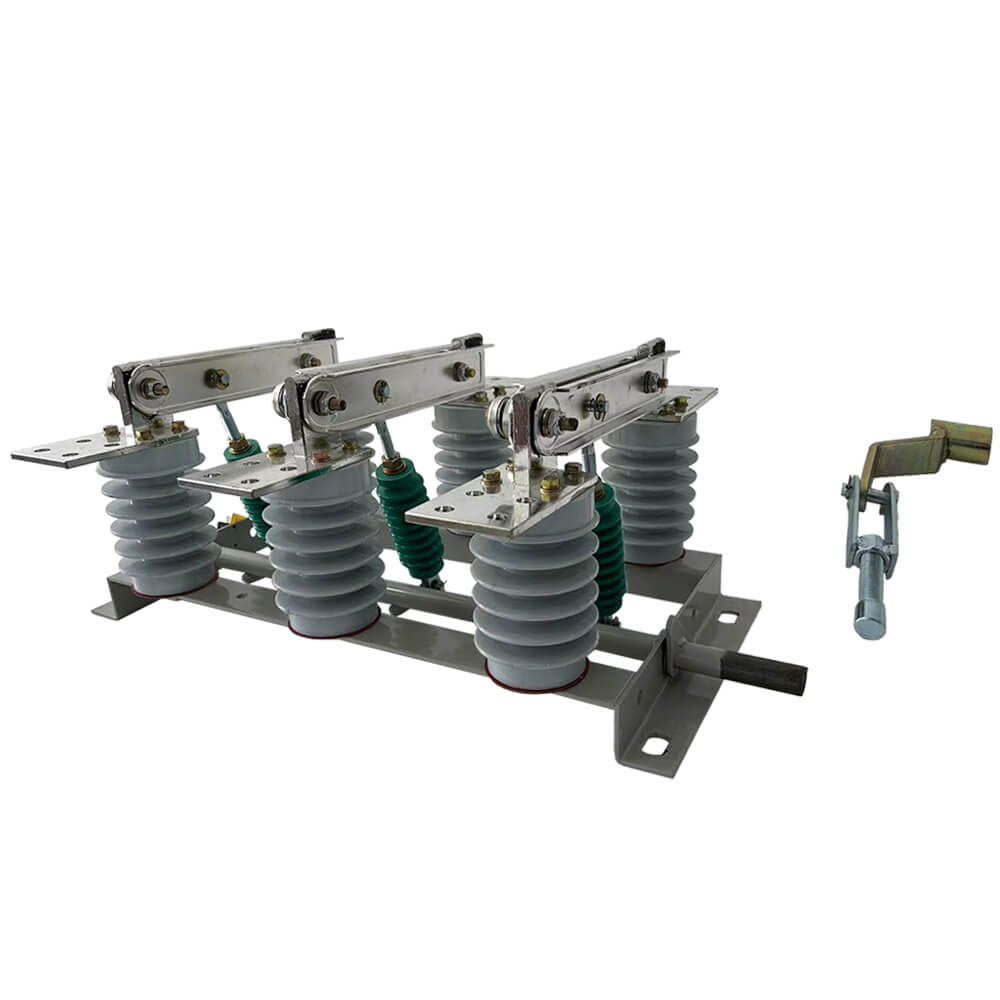

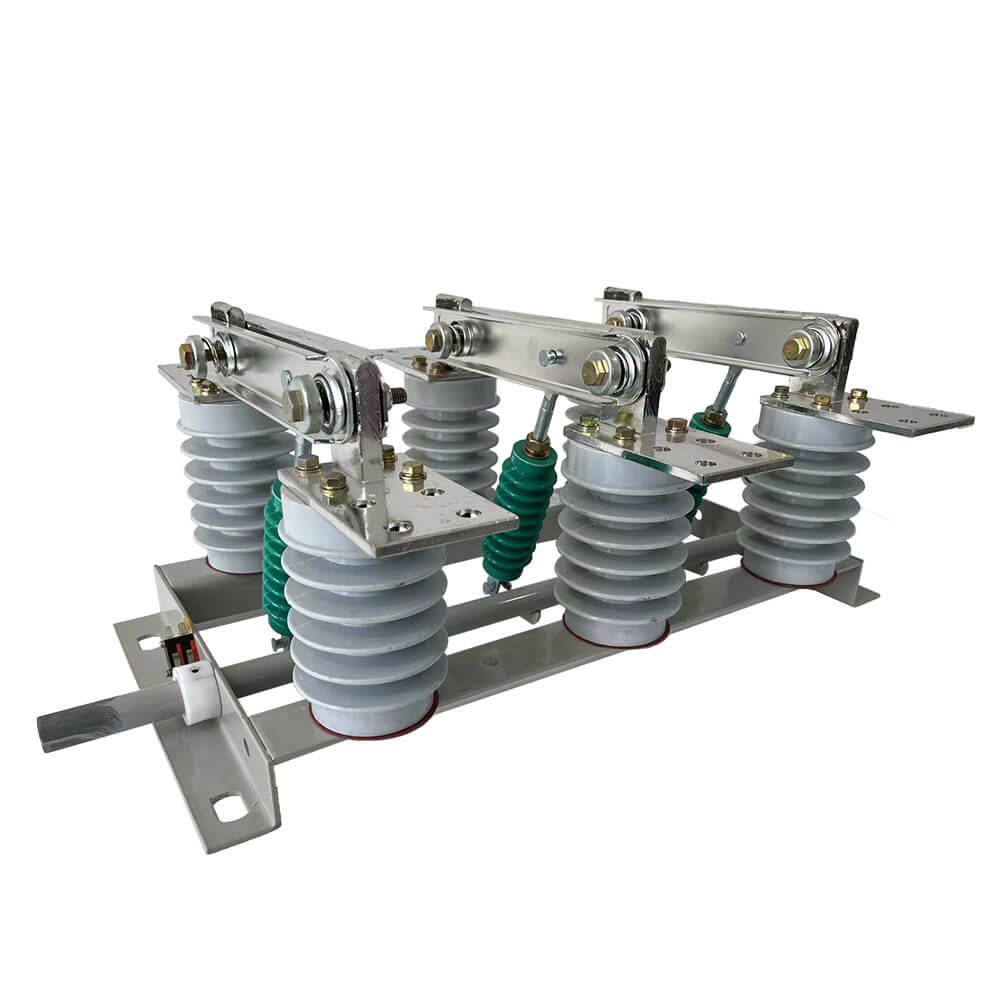

  Denne serie af isolationsafbrydere er af trepolet type, bestående af basisramme, roterende aksel og håndtag, porcelænssøjleisolator, portkniv og tilslutningsplade. Det roterende skaft placeres på bundrammen, hvorpå tre par håndtag er svejset, og håndtagene halses med lågekniven gennem trækstangens porcelænsisolator. Akslen strækker sig ud af bundrammen, og enhver sektion af den kan forbindes med betjeningsmekanismen.

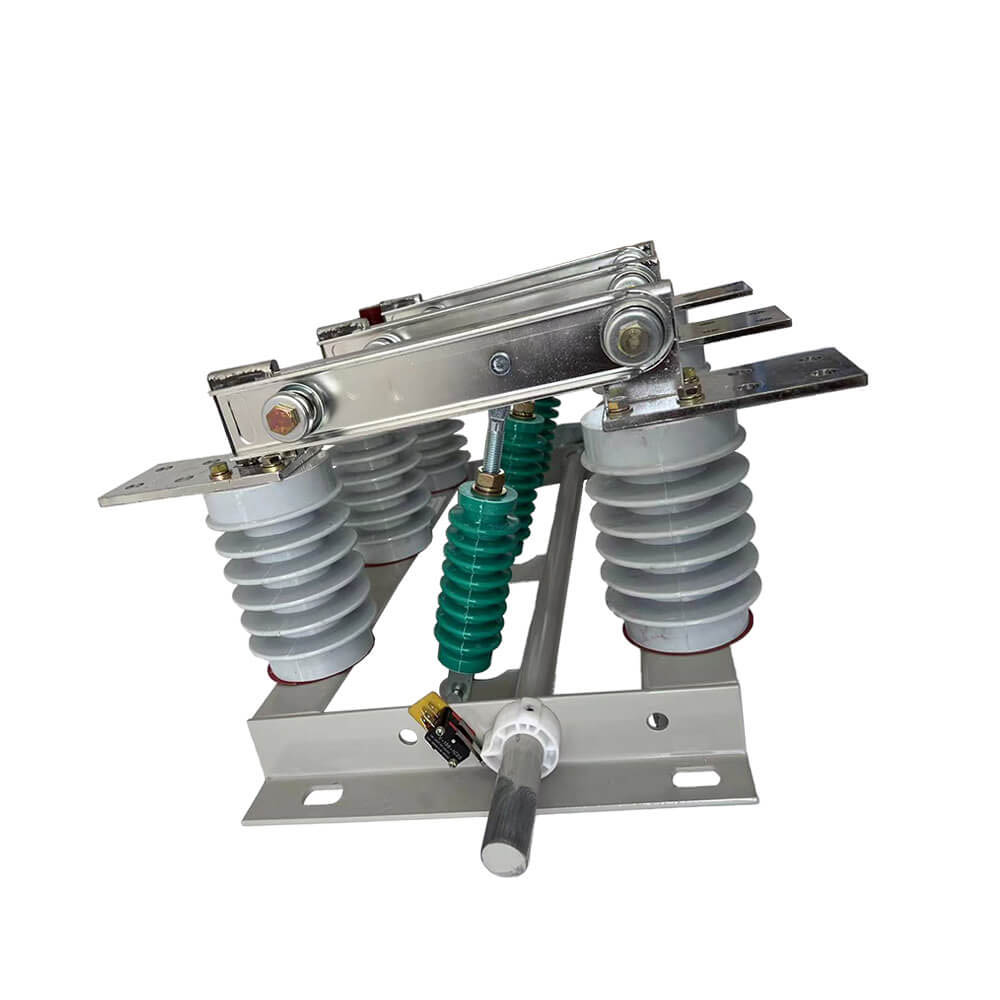

  Den ledende del af GN19-12/400, 630, 1000, 1250 type afbryderkontakt er fastgjort på bunden af ​​to søjleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 typen har en søjleisolator og en porcelænshusisolator.) De tre faser er installeret parallelt, og den ledende del består af statiske kontakter af kontaktknive og kontaktholdere (eller ledende stænger). Hver fase af kontaktkniven er forbundet til midten af ​​bindeisolatoren, bindeisolatoren og installeret på bunden af ​​den tilsluttede spindel. Spindlen er forbundet til plejlstangen (leveret af brugeren) og CS6-1 type bevægemekanisme gennem håndtaget. Forbindelseskontaktkniven er sammensat af to slidsede kobberplader, som ikke kun øger kontaktknivens varmeafledningsareal for at sænke bundtemperaturen, men også forbedrer kontaktknivens mekaniske styrke, så kontaktens dynamiske stabilitet forbedres. Den ene ende af kontaktkniven er monteret på kontaktblokken (eller på den ledende stang) med en bolt (bil fra Shaw). GN19-12/1000, 1250 i kontakt med installation af magnetisk låseplade, plus formålet med den magnetiske låseplade er, at når en stor kortslutningsstrøm for at forbedre de to riller kontakt kniv mellem de| attraktion. GN19-12/400, 630 afbryderkontakter har en lille grænse gennemstrøm, så der er ingen grund til at tilføje en magnetisk låseplade.

Grundlæggende info.

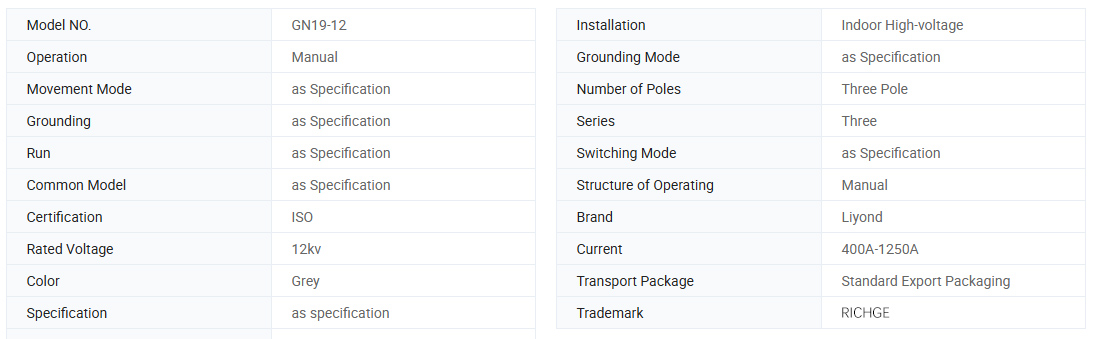

Teknisk parameter

Tegning

Brug miljømæssige forhold

1. Den øvre grænse for omgivelsestemperatur +40 ℃, den nedre grænse -l0 ℃, Bemærk: Tillad opbevaring og transport ved -25 ℃

2. Højde ikke mere end 1000m

3. Relativ luftfugtighed: dagligt gennemsnit er ikke mere end 95 %, månedligt gennemsnit er ikke mere end 90 %

4. Vanddamptryk: det daglige gennemsnit er ikke mere end 2,2 × 10-3Mpa, det månedlige gennemsnit er ikke mere end 1,8 × 10-3Mpa

5. Den omgivende luft bør være fri for ætsende eller brændbare gasser, vanddamp og anden åbenlys forurening.

6. Ingen regelmæssige og voldsomme vibrationer.

Bemærk: Kontakt venligst producenten for at løse problemet, hvis det ikke er i overensstemmelse med ovenstående betingelser

Bestillingsinstruktioner ● Accepter OEM & ODM: JA

●Certifikat: CE, testrapporter

● Produktionstid: 7 ~ 12 arbejdsdage

●Garantiperiode: 12 måneder

●Leveringstid: 15 dage

●Når du bestiller denne kontakt, bedes du angive modelspecifikation, nominel spænding, nominel strøm og andre tekniske data.

●Hvis der er særlige krav, kan du forhandle med os for at løse dem.
