GN22-12 Trefaset afbryder 6300A højstrøm indendørs højspænding

GN22-12 Trefaset afbryder 6300A højstrøm indendørs højspænding

    GN22-12 (C) (D) serie indendørs højspændingsafbryder højspændingsafbryderudstyr bruges i strømsystemer med nominel spænding på 12kV, 50Hz og derunder, til at forbinde, afbryde eller konvertere ledninger under spænding, men uden belastning.

Matchende mekanisme: Udstyret med CS6-1, CS6-2 og andre manuelle betjeningsmekanismer, og elektriske betjeningsmekanismer kan også bruges.

   Denne serie af kontakter betjenes af CS6-2 manuel betjeningsmekanisme eller elektrisk betjeningsmekanisme og kan installeres på venstre eller højre side af afbryderen.

Strukturelle funktioner

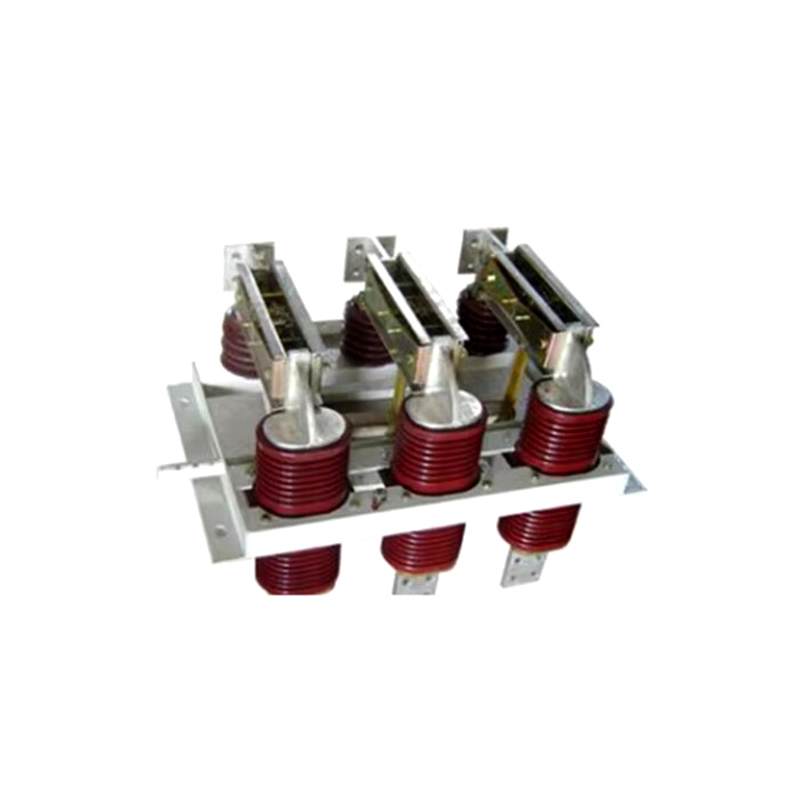

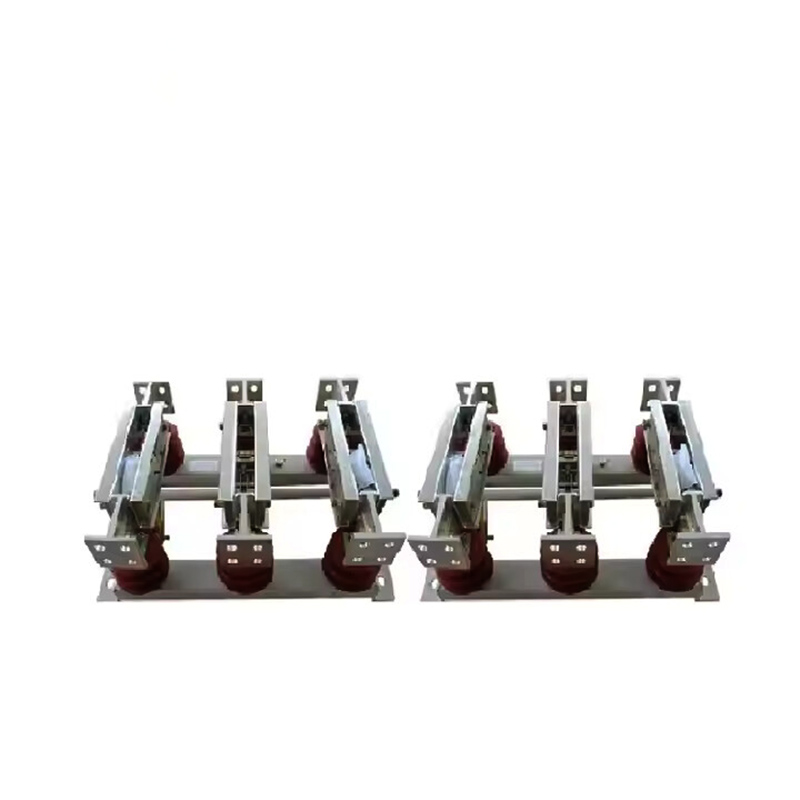

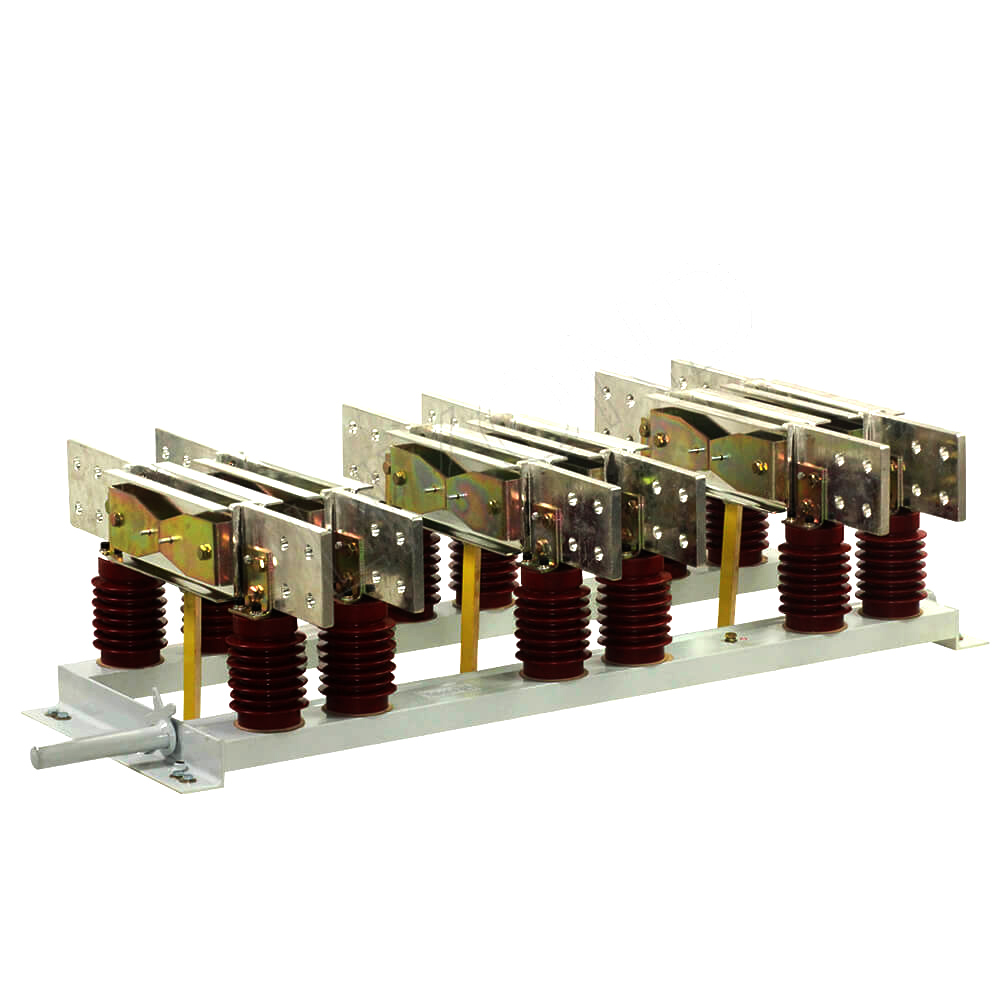

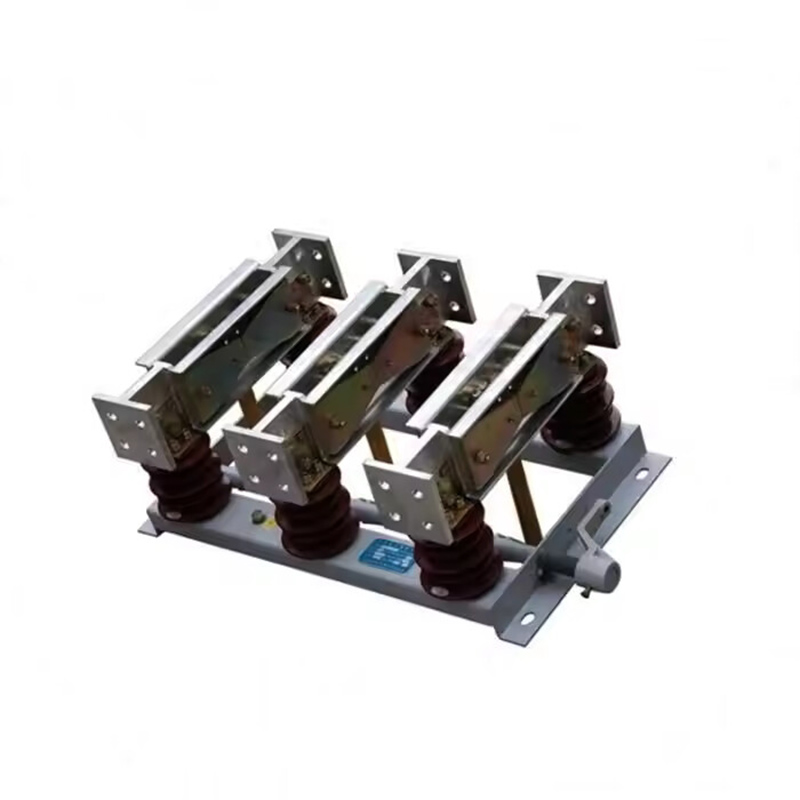

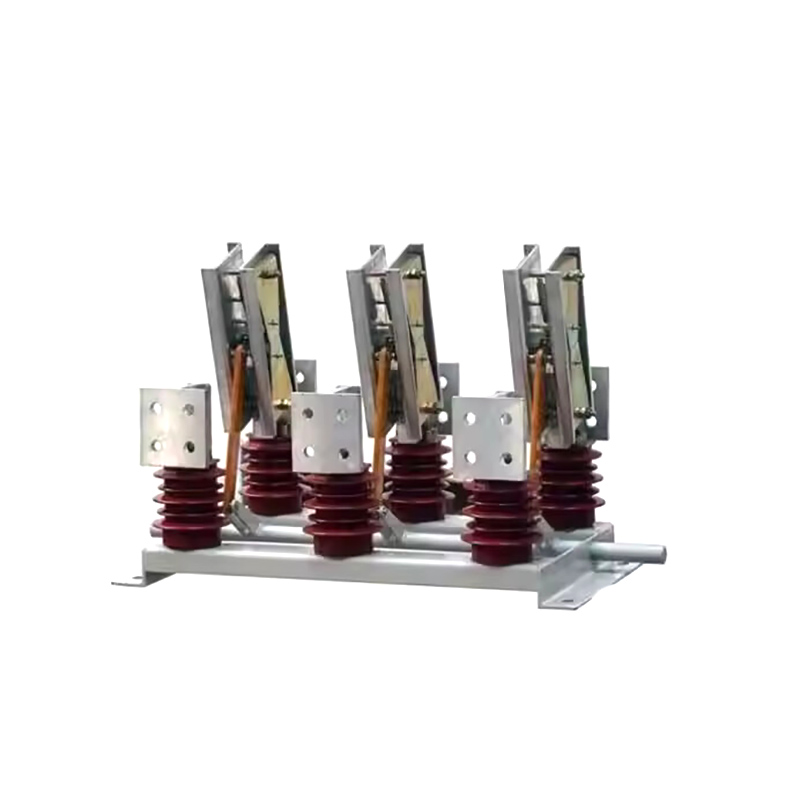

Dette produkt er en højstrømsafbryder med en trefaset fælles knivstruktur. Den vedtager en mekanisk låseprototype med en to-trins handling af lukning og kontakt, opnåelse af slidfri kontakt, lille betjeningskraft, højt kontakttryk og god dynamisk termisk stabilitet.

Anvendelsesområder:

Koblingssystemer: Anvendes i metalindkapslede koblingsudstyr til isolering og beskyttelse af elektriske kredsløb.

Strømfordelingsudstyr: Ideelt til brug i krafttransformatorstationer, hvilket sikrer sikker isolering af kredsløbet under vedligeholdelse.

Elektriske kraftværker: Anvendes i indendørs applikationer, hvor højspændingselektrisk isolering er påkrævet for sikker drift og vedligeholdelse.

Transformatorstationer: Anvendes i transformerstationer til sikker isolering af transformerkredsløb.

Vedvarende energiinstallationer: Kan bruges i energilagring eller vedvarende energisystemer som sol- og vindmølleparker til beskyttelse og isolering under vedligeholdelse.

Miljøforhold for brug

1.Omgivende lufttemperatur: -15℃~40℃, daglig gennemsnitstemperatur ≦35℃.

2. Højde ≦1000m.

3. Temperaturforhold:

Daglig gennemsnitlig relativ luftfugtighed ≦95%, daglig gennemsnitlig vanddamptryk ≦2,2kPa;

Månedlig gennemsnitlig relativ luftfugtighed ≦90%, månedlig gennemsnitlig vanddamptryk ≦1,8kPa.

4.Jordskælvsintensitet ≦8 grader.

5. Steder uden brand, eksplosionsfare, alvorlig forurening, kemisk korrosion og kraftige vibrationer.

Bemærk: Hvis produktbrugsbetingelserne overstiger ovenstående bestemmelser, skal brugeren forhandle og bestemme med virksomheden.

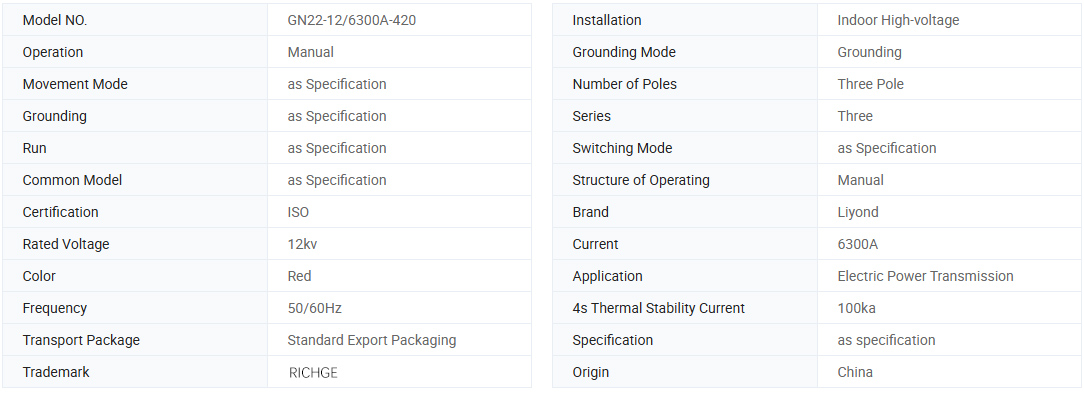

Grundlæggende info.

Beskriv display

Teknisk parameter

Model.	Nominel spænding	Nominel strøm	4-sekunders termisk stabilitetsstrøm (effektiv værdi) kA	Dynamisk stabilitetsstrøm (spidsværdi) kA
GN22-12(C)(D)/2000A	12	2000	50	100
GN22-12(C)(D)/2500A	12	2500	50	125
GN22-12(C)(D)/3150A	12	3150	50	125
GN22-12(C)(D)/4000A	12	4000	50	125
GN22-12(C)(D)/5000A	12	5000	100	250
GN22-12(C)(D)/6300A	12	6300	100	250
GN22-12(C)(D)/8000A	12	8000	100	250

Måltegningsreference (6300A)
