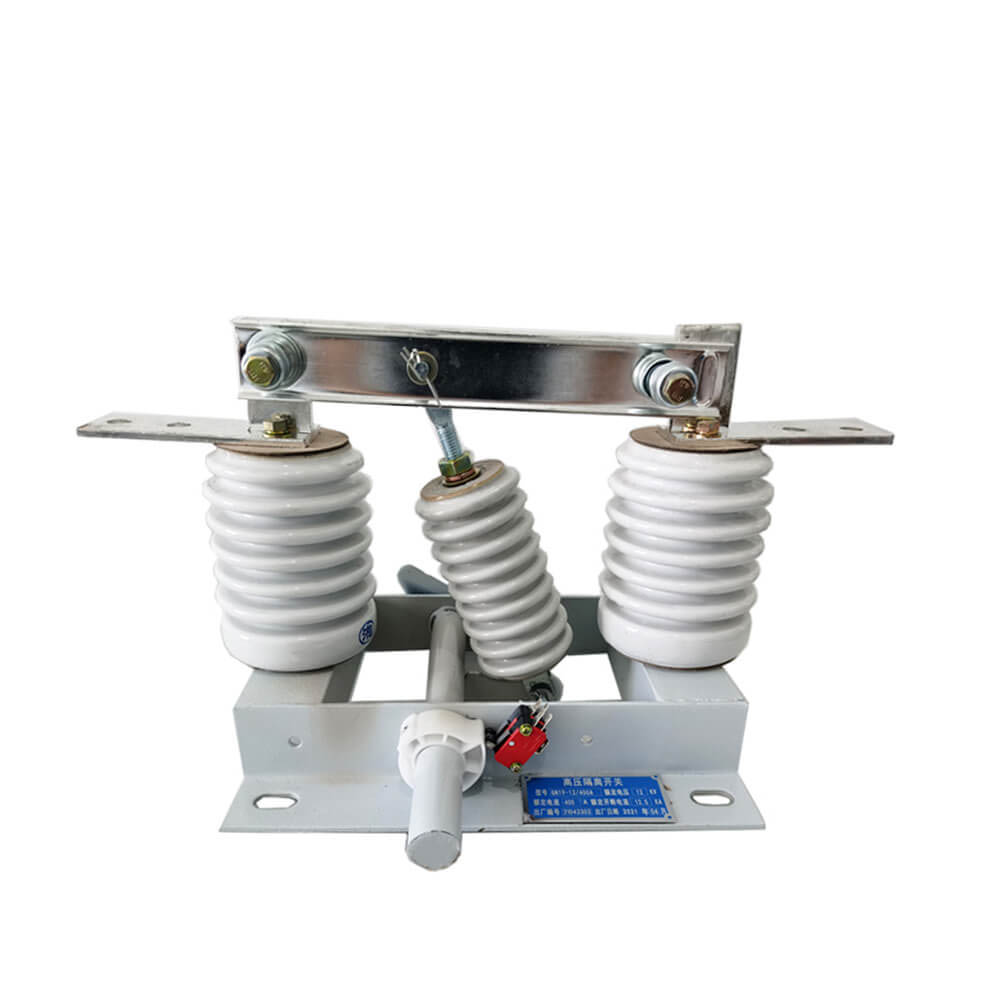

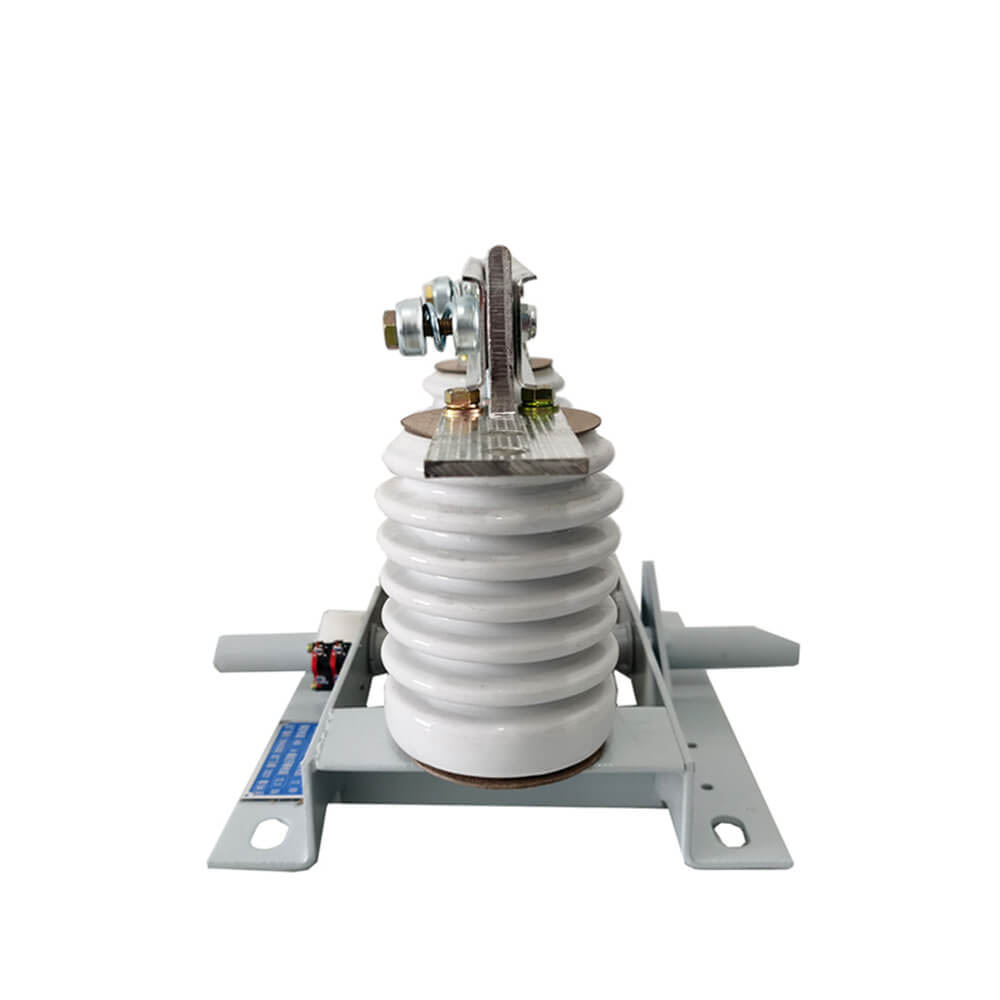

GN19-12 12kV 400A AC/DC Enkeltpolet isoleringsafbryder med betjeningsmekanisme 11kV afbryderkontaktisolator

 GN19-12 12kV 400A AC/DC Enkeltpolet isoleringsafbryder med betjeningsmekanisme 11kV afbryderkontaktisolator

    Struktur og arbejdsprincip

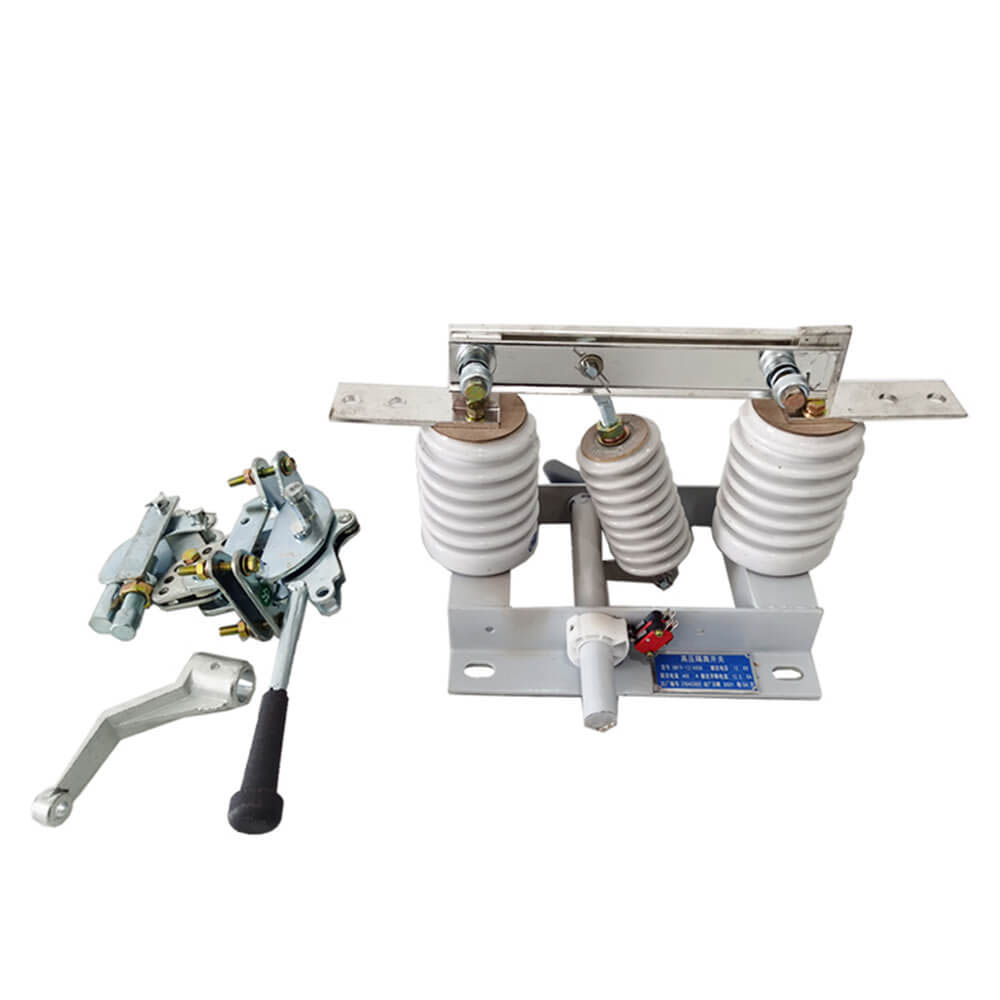

  Den ledende del af GN19-12/400, 630, 1000, 1250 type afbryderkontakt er fastgjort på bunden af ​​to søjleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 typen har en søjleisolator og en porcelænshusisolator.) De tre faser er installeret parallelt, og den ledende del består af statiske kontakter af kontaktknive og kontaktholdere (eller ledende stænger). Hver fase af kontaktkniven er forbundet til midten af ​​bindeisolatoren, bindeisolatoren og installeret på bunden af ​​den tilsluttede spindel. Spindlen er forbundet til plejlstangen (leveret af brugeren) og CS6-1 type bevægemekanisme gennem håndtaget. Forbindelseskontaktkniven er sammensat af to slidsede kobberplader, som ikke kun øger kontaktknivens varmeafledningsareal for at sænke bundtemperaturen, men også forbedrer kontaktknivens mekaniske styrke, så kontaktens dynamiske stabilitet forbedres. Den ene ende af kontaktkniven er monteret på kontaktblokken (eller på den ledende stang) med en bolt (bil fra Shaw). GN19-12/1000, 1250 i kontakt med montering af magnetisk låseplade, ptil formålete af den magnetiske låseplade er, at når en stor kortslutningsstrøm for at forbedre de to riller kontakt kniv mellem de| attraktion. GN19-12/400, 630 afbryderkontakter har en lille grænse gennemstrøm, så der er ingen grund til at tilføje en magnetisk låseplade.

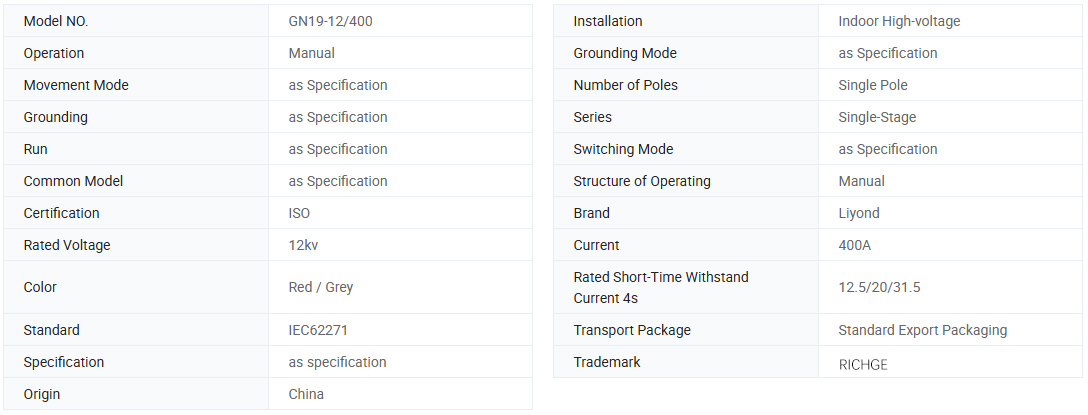

Grundlæggende info.

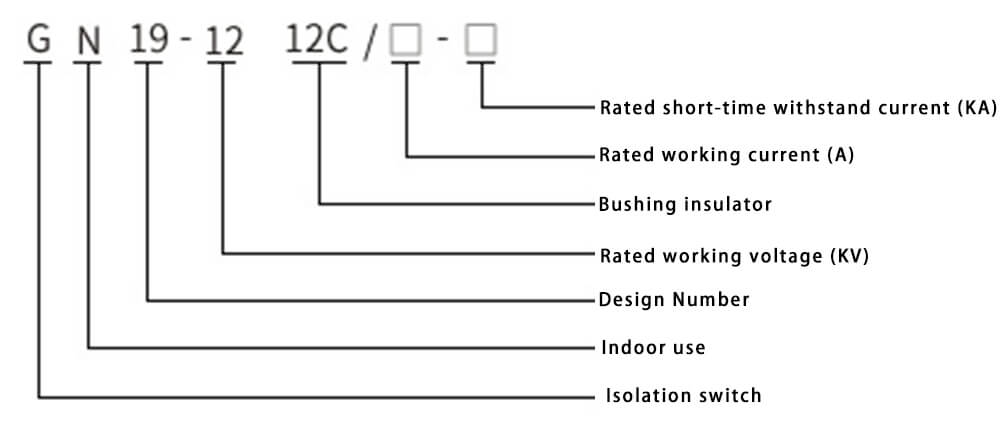

Model Betydning

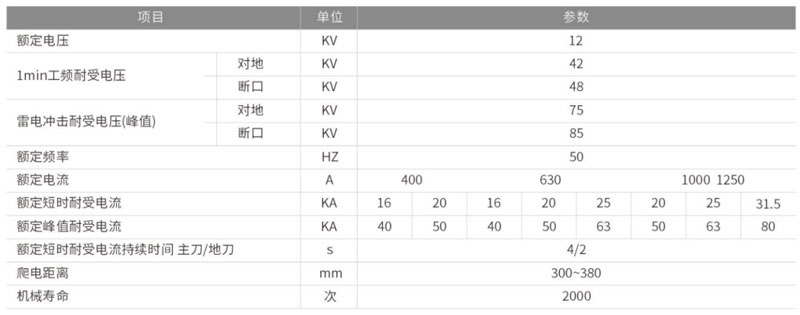

Teknisk parameter

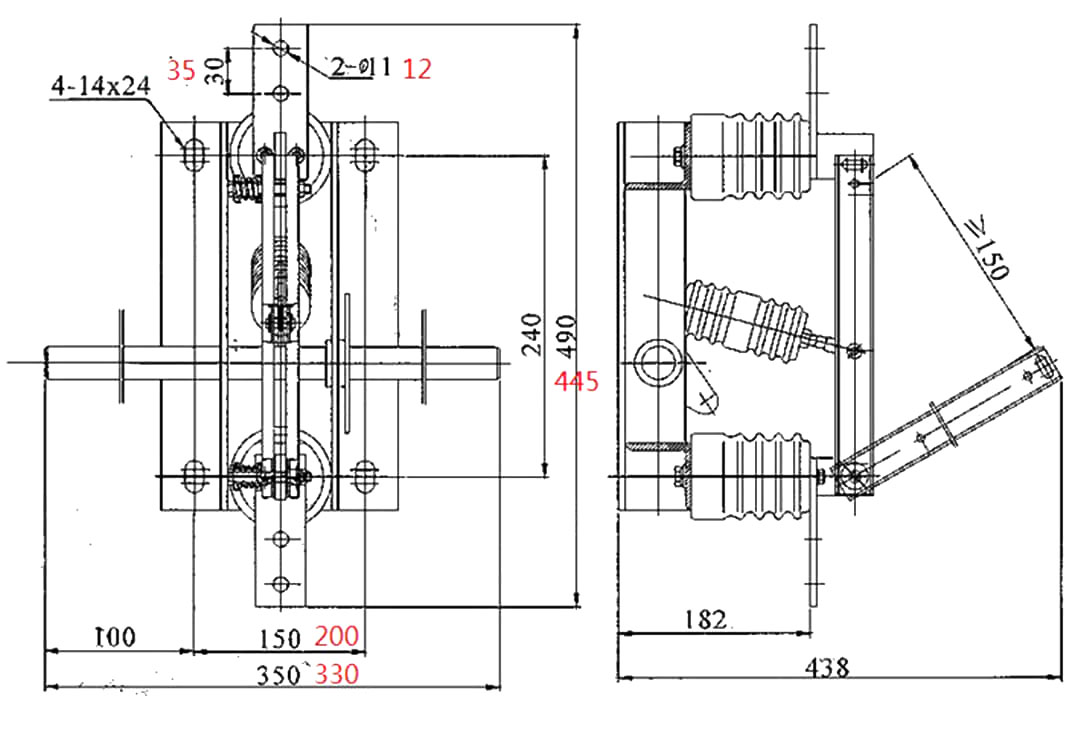

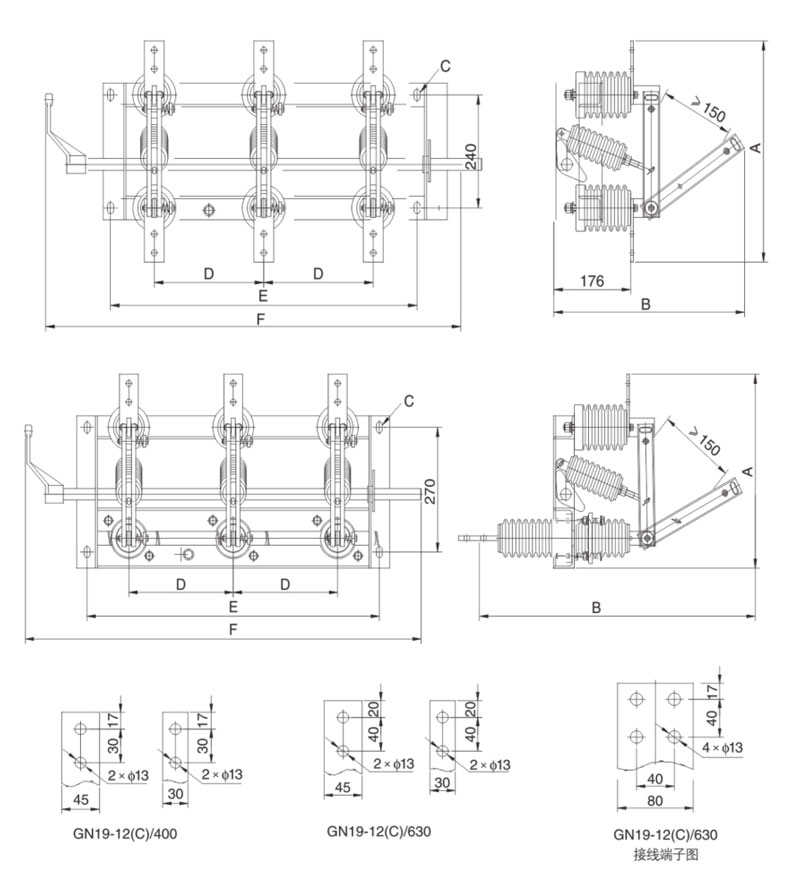

Tegning

Brug miljømæssige forhold

1. Den øvre grænse for omgivelsestemperatur +40 ℃, den nedre grænse -l0 ℃, Bemærk: Tillad opbevaring og transport ved -25 ℃

2. Højde ikke mere end 1000m

3. Relativ luftfugtighed: dagligt gennemsnit er ikke mere end 95 %, månedligt gennemsnit er ikke mere end 90 %

4. Vanddamptryk: det daglige gennemsnit er ikke mere end 2,2 × 10-3Mpa, det månedlige gennemsnit er ikke mere end 1,8 × 10-3Mpa

5. Den omgivende luft bør være fri for ætsende eller brændbare gasser, vanddamp og anden åbenlys forurening.

6. Ingen regelmæssige og voldsomme vibrationer.

Bemærk: Kontakt venligst producenten for at løse problemet, hvis det ikke er i overensstemmelse med ovenstående betingelser

Bestillingsvejledning

●Accepter OEM & ODM: JA

●Certifikat: CE, testrapporter

● Produktionstid: 7 ~ 12 arbejdsdage

●Garantiperiode: 12 måneder

●Leveringstid: 15 dage

●Når du bestiller denne kontakt, bedes du angive modelspecifikation, nominel spænding, nominel strøm og andre tekniske data.

●Hvis der er særlige krav, kan du forhandle med os for at løse dem.
