Højspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktkniv
  • Højspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktknivHøjspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktkniv
  • Højspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktknivHøjspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktkniv
  • Højspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktknivHøjspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktkniv

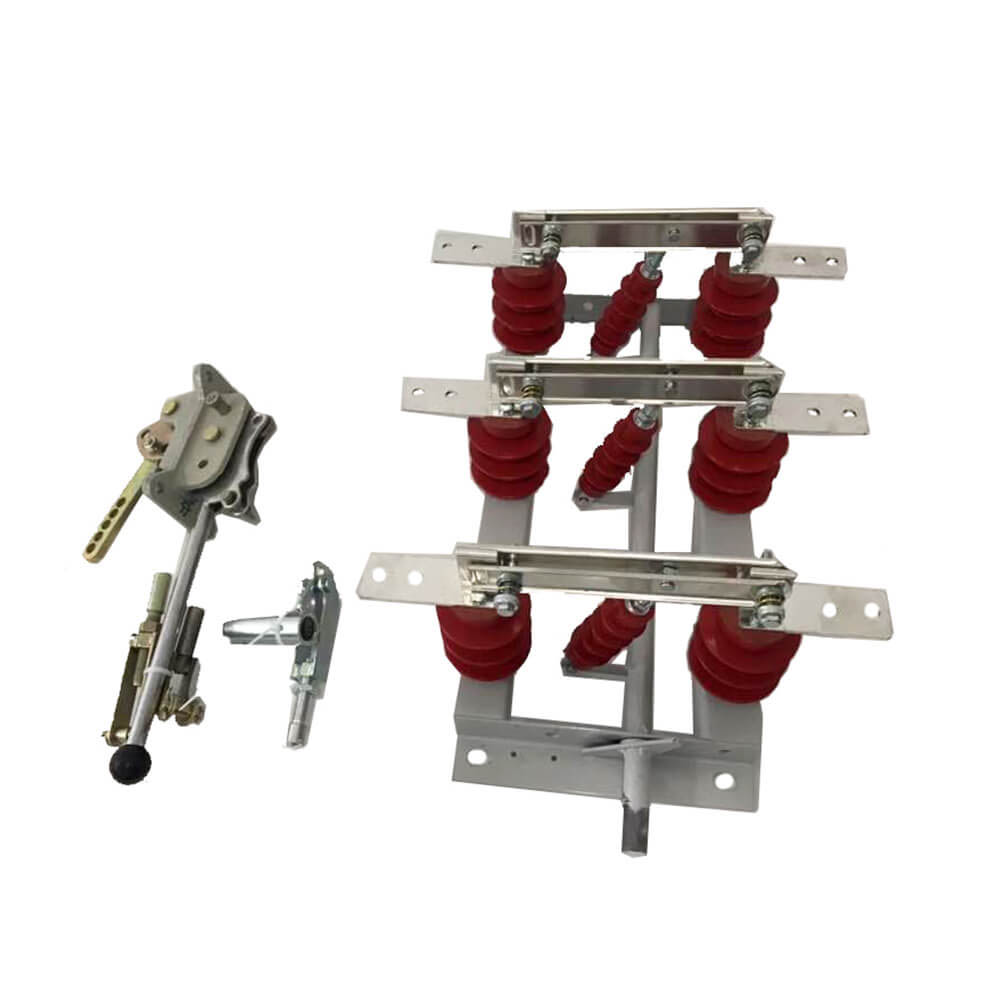

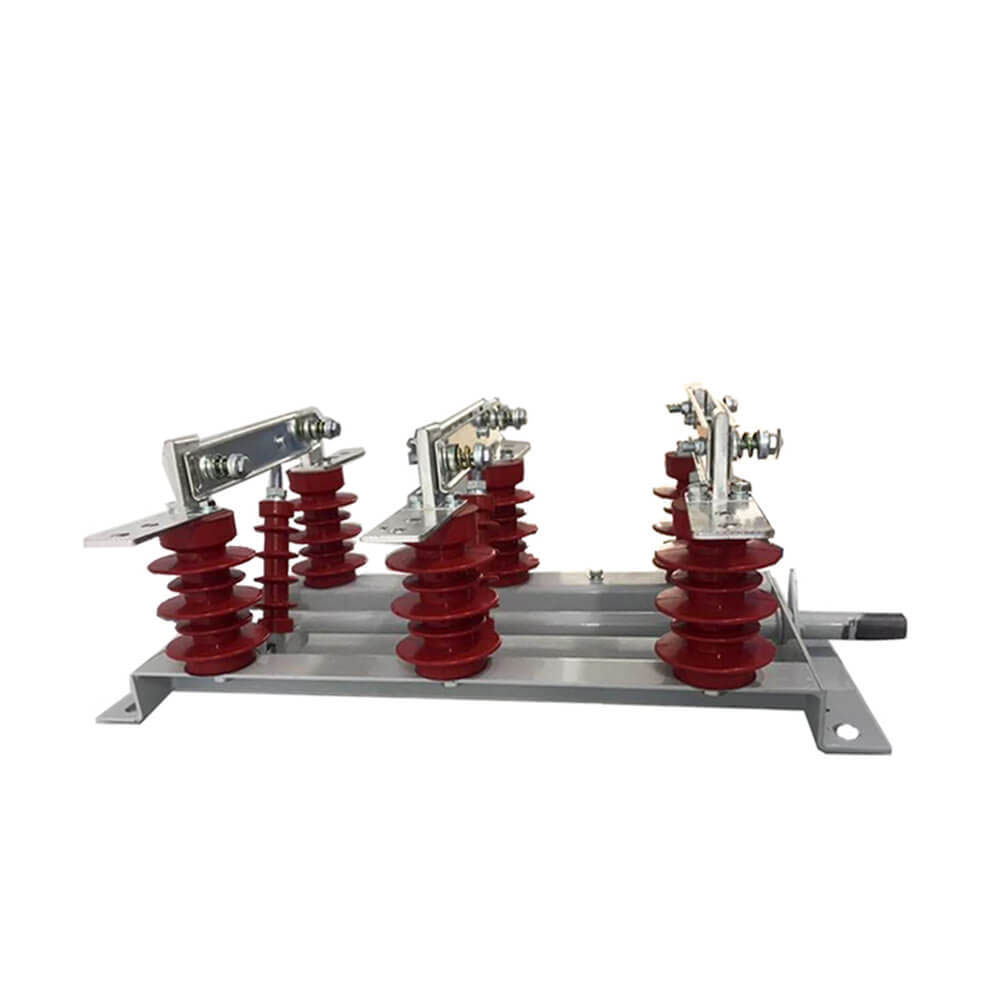

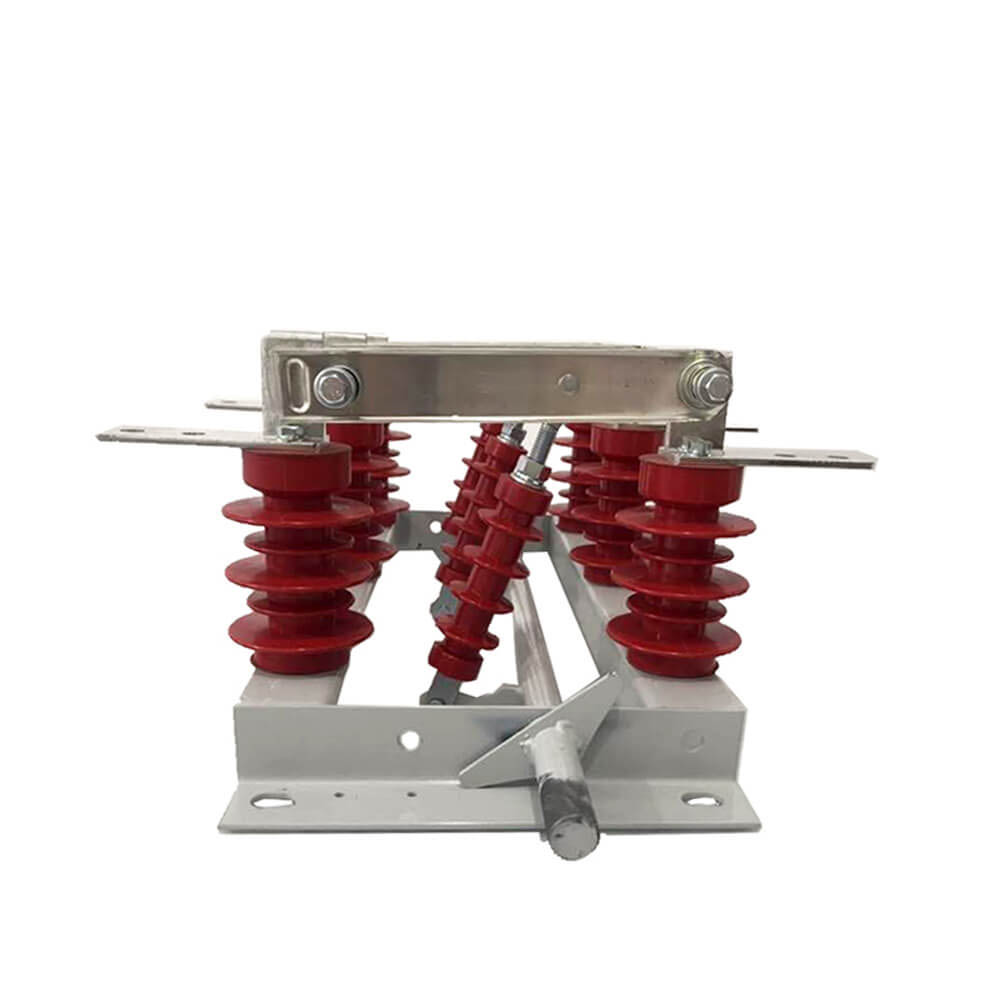

Højspændingsisoleringskontakt GN19-12/630A Tre-trins vægmonteret centralt kabinetskontaktkniv

Model:GN19-12
GN19-12 (c) serie indendørs AC højspændingsisoleringsafbryder er velegnet til AC 50Hz , nominel arbejdsspænding på 12 kV, 10 kV, klassificeret arbejdsstrøm på 400A, 630A, 1250A kraftsystem, som en spænding og ingen belastning under betingelsen af brud, lukket kredsløb indoor switchgear.rated spænding 12KV og under kraftsystemet, udstyret med manuel betjening mekanis Apparater under betingelse af spænding, men ingen belastning, der er også sendt til at producere anti-fouling-type, plateau-type og live display-enheder, der kan installeres. GN19-12-serie indendørs højspændingsisoleringsafbryder er en indendørs enhed med en nominel spænding på 12 kV og trefaset AC 50Hz.

    Den ledende del af GN19-12/400, 630, 1000, 1250 type afbryderkontakt er fastgjort på basen med to søjleisolatorer for hver fase. (GN19-12C/400, 630, 1000, 1250 type har en søjleisolator og en porcelænsforsyngerisolator.) De tre faser er installeret parallelt, og den ledende del består af statiske kontakter af kontaktknive og kontaktindehavere (eller ledende stænger). Hver fase af kontaktkniven er forbundet til midten af slipsisolatoren, bindisolator og installeret på bunden af den tilsluttede spindel. Spindlen er forbundet til forbindelsesstangen (bruger-leveret) og CS6-1-type bevægelsesmekanisme gennem håndtaget. Den tilslutningskontaktkniv er sammensat af to spalte kobberplader, som ikke kun øger varmeafledningsområdet for kontaktkniven for at sænke bundtemperaturen, men også forbedrer den mekaniske styrke af kontaktkniven, så den dynamiske stabilitet af kontakten forbedres. Den ene ende af kontaktkniven er monteret på kontaktblokken (eller på den ledende stang) med en bolt (bil af Shaw). GN19-12/1000, 1250 i kontakt med installationen af magnetisk låseplade, plus formålet med den magnetiske låseplade er, at når en stor kortslutningsstrøm for at forbedre de to rille-kontaktkniv mellem | tiltrækning. GN19-12/400, 630 afbrydelseskontakter har en lille grænse gennem strøm, så der er ikke behov for at tilføje en magnetisk låseplade.


Produktfunktioner

1. Isolering og sikkerhed: Efter afbrydelse etableres et pålideligt isolerende hul for at sikre, at

2. linjeomskiftning: Skift og tilslut linjen i henhold til operationelle krav.

3. lavstrømsskift: Brugt til skift af små strømme i kredsløbet, såsom opladningsstrømme af bøsninger, busbar, stik, korte kabler, kondensatorstrømme med skiftespændingsudligningskondensatorer, cirkulerende strømme under dobbelt busskift og excitationsstrømme for spændingstransformatorer.

4. Transformer Spændende strøm: Afhængig af de specifikke omstændigheder i forskellige strukturelle typer kan den skifte excitationsstrøm uden belastning af transformatorer af visse kapaciteter.


Typer af mellemspændingsisolatorer

Medium-voltage isolators can be divided into outdoor and indoor types based on installation methods:

- Udendørs mellemspændingsisolatorer: i stand til at modstå naturlige faktorer såsom vind, regn, sne, snavs, kondens, is og frost, der er egnet til installation på udendørs platforme.

- Indendørs mellemspændingsisolatorer: Velegnet til indendørs miljøer, der typisk kræver højere isoleringsydelse.


Baseret på strukturen af isoleringsstøtten kan de opdeles yderligere i:

-Isoleringskontakt af enkelt-søjle: Brug direkte lodret plads under overhead-busslinjen som elektrisk isolering, sparer plads, reducerer forbindelsesledere og giver klare afbrydelsestilstande, især egnet til ultrahøj spændingstransmission.

- Dobbelt-søjleisoleringsafbryder: Velegnet til højere aktuelle krav, hvilket giver større stabilitet.

- Isolering af tre søjle: Velegnet til mere komplekse kraftsystemer, der tilbyder bedre belastningskapacitet og pålidelighed.




Funktion

1 : Sikkerhedsisoleringsfunktion - Under vedligeholdelse af elektrisk udstyr giver den et klart elektrisk hul og afbrydelsespunkt for at sikre sikkerheden ved vedligeholdelsespersonale.

2 : Driftsbegrænsninger - Isoleringskontakten kan ikke betjenes under belastning; Det bør ikke bruges til at bryde eller lukke belastningsstrømme eller kortslutningsstrømme. Isolering af switches udstyret med et lysbue-udtømningskammer kan fungere under små belastninger og losede linjer.


Driftstrin

Power-on-operation: Luk først isoleringskontakten, og luk derefter afbryderen eller belastningskontakten.

Power-off-drift: Åbn først afbryderen eller belastningskontakten, og åbn derefter isoleringskontakten.


Modeludvælgelse

Når du vælger en isolerende switch, skal du sikre dig, at dens nominelle spænding, nominel strøm, dynamisk stabilitetsstrøm og termisk stabilitetsstrøm opfylder kravene i applikationen. Den primære rolle af isoleringsafbryderen er at afbryde kredsløb uden belastningsstrøm, hvilket muliggør sikker vedligeholdelse. Før du betjener isoleringskontakten, skal du sikre dig, at afbryderen har koblet kredsløbet.


Sikkerhedstips

Isoleringsafbryderen har ikke en specialiseret bue-udvidende enhed; Betjen det ikke under belastning eller kortslutningsforhold for at sikre sikkerheden ved udstyr og personale.

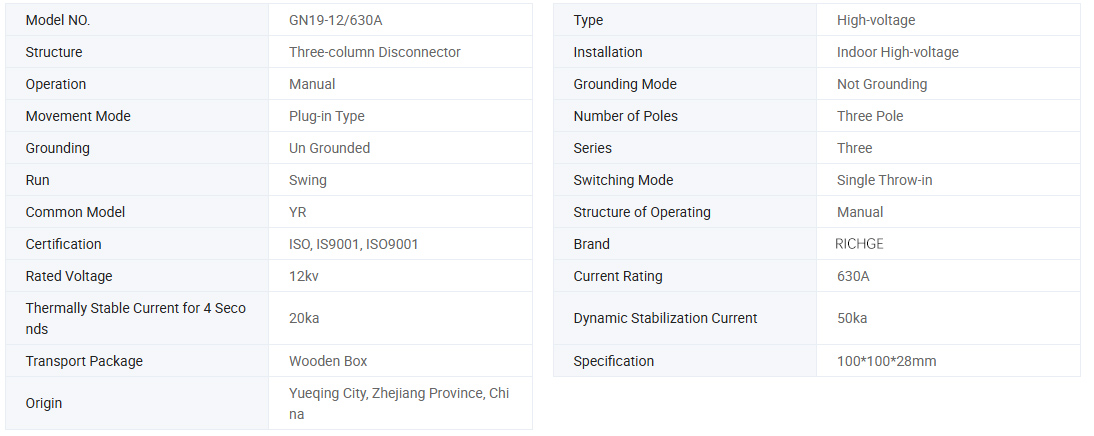

Teknisk parameter

Model
Bedømt spænding (KV)

Bedømt strøm

(EN)


Bedømt kort tid modstå strøm

( / 4S)


Bedømt top modstrømsstrøm

(de)


GN19-12 / 400-122.5
12 400 12.5 31.5
GN19-12 / 630-20
12 630 20 50
GN19-12 / 1000-31.5
12 1000 31.5 80
GN19-12 / 1250-31.5
12 1250 31.5 80
GN19-12C/400-12.5
12 400 12.5 31.5
GN19-12C/630-20
12 630 20 50
GN19-12C/1000-31.5
12 1000 31.5 80
GN19-12C/1250-31.5
12 1250 31.5 80

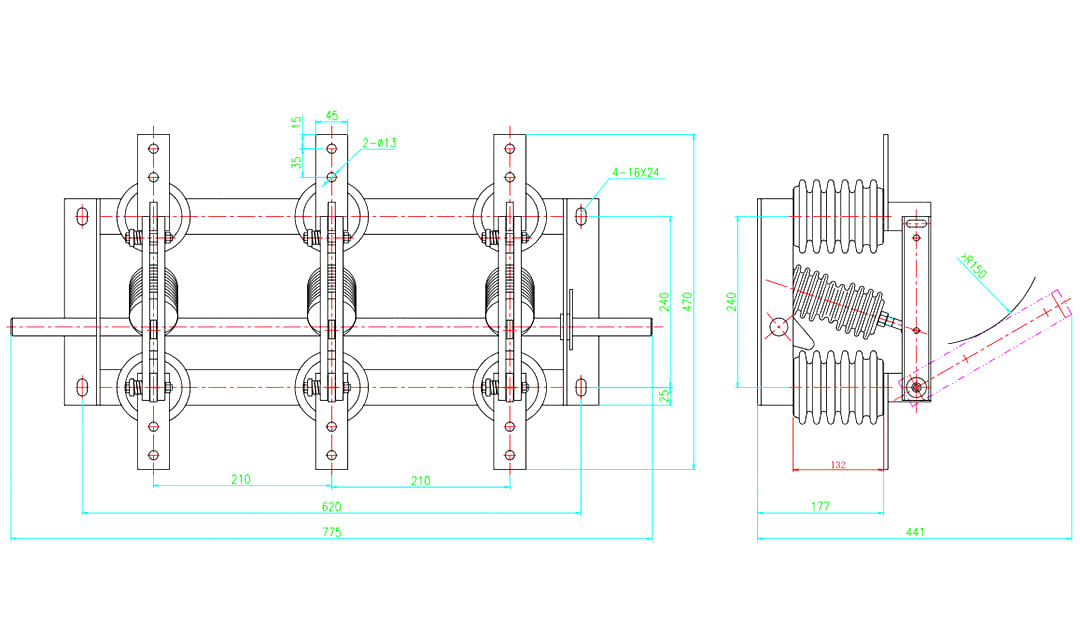

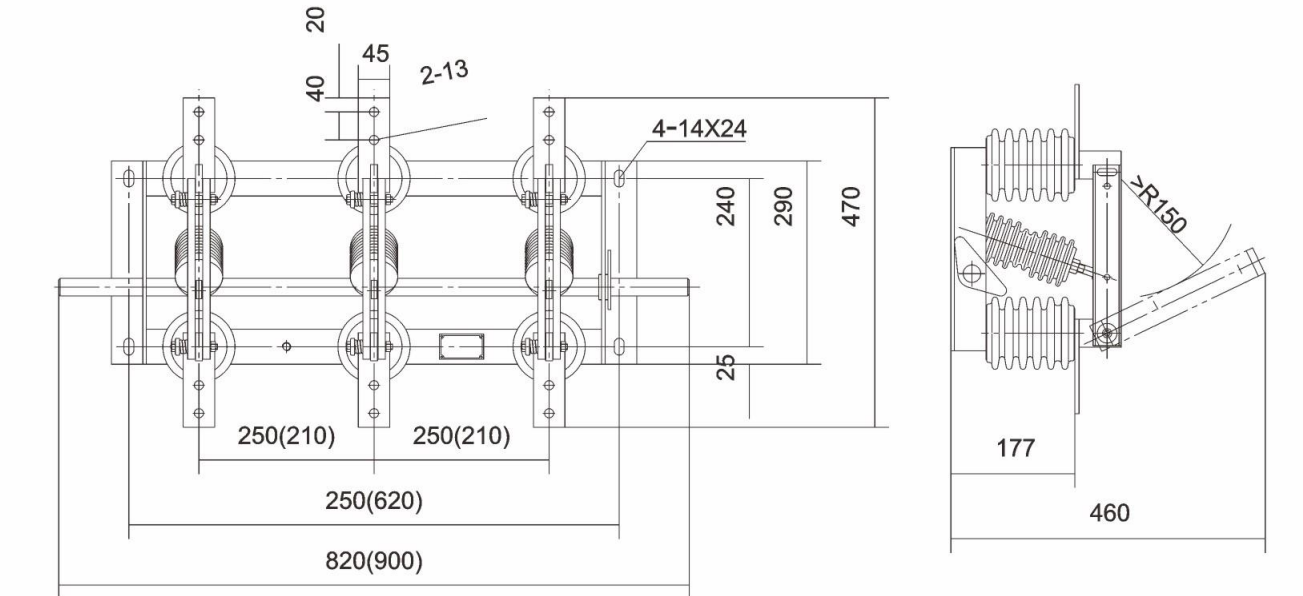

Tegning


Brug miljøforhold

1. Den øvre grænse for omgivelsestemperatur +40 ℃, den nedre grænse -l0 ℃, note: Tillad opbevaring og transport ved -25 ℃

2. højde højst 1000 m

3. Relativ fugtighed: Det daglige gennemsnit er ikke mere end 95%, månedligt gennemsnit er ikke mere end 90%

4. vanddamptryk: Det daglige gennemsnit er ikke mere end 2,2 × 10-3mpa, det månedlige gennemsnit er ikke mere end 1,8 × 10-3MPa

5. Den omgivende luft skal være fri for ætsende eller brændbare gasser, vanddamp og anden åbenlyst forurening.

6. Ingen regelmæssig og voldelig vibration.

Bemærk: Konsulter venligst producenten for at løse problemet, hvis det ikke er i overensstemmelse med ovenstående betingelser


Bestillingsinstruktioner

● Accepter OEM & ODM: Ja


● Certifikat: CE, testrapporter


● Produktionstid: 7 ~ 12 arbejdsdage


● Garantiperiode: 12 måneder


● Leveringstid: 15 dage


● Når du bestiller denne switch, skal du angive modelspecifikationen, nominel spænding, nominel strøm og andre tekniske data.


● Hvis der er særlige krav, kan du forhandle om vores om at løse dem.
