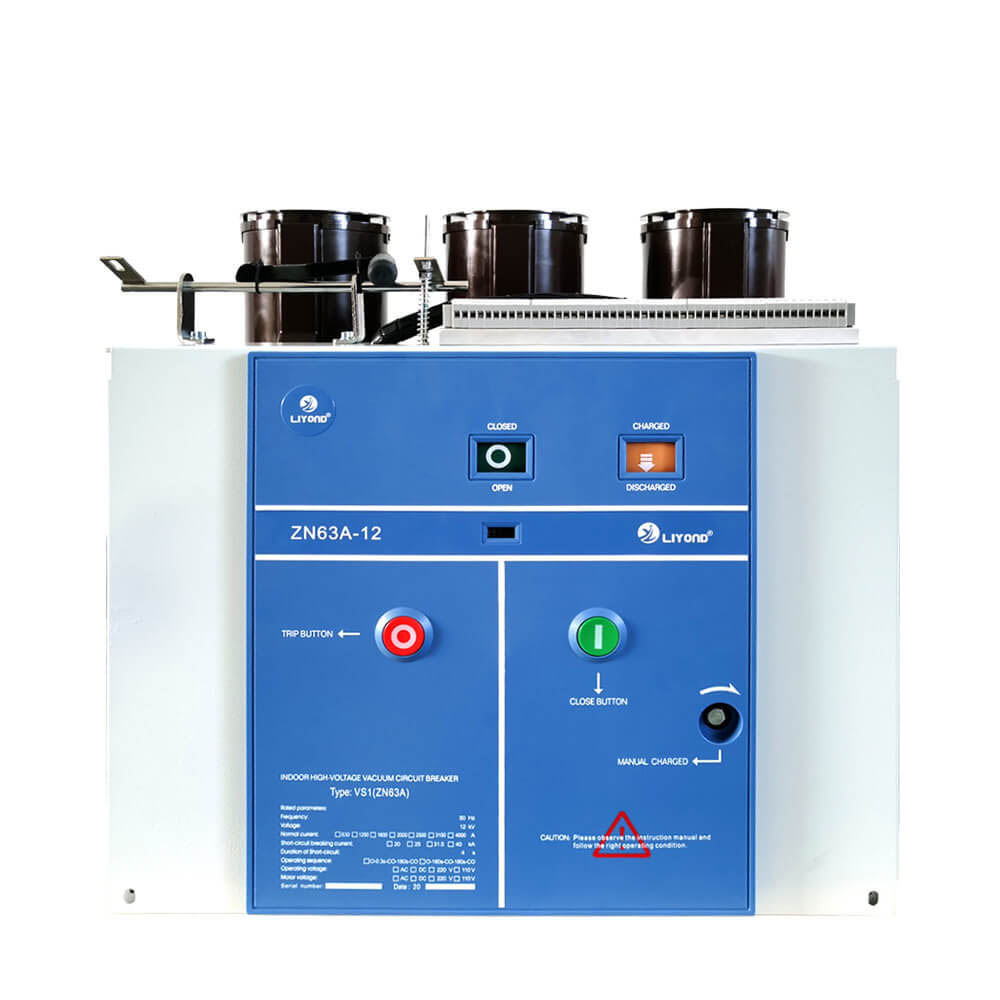

VS1-12 Medium spænding fast type isolering cylinder vakuumafbryder VCB panel

VS1-12 Medium spænding fast type isolering cylinder vakuumafbryder VCB panel

    VS1 (ZN63A) -12 Model indendørs højspændingsepoxyharpiksvakuum-afbryderstænger gælder for kraftsystemet af nominel spænding 12KV som en beskyttelses- og kontrolenhed for strømnettet og industrielle strømudstyr, det kan udstyre med Kyn28 (GZS1), XGN, GG-1A og andre typer af switchgearepaneler. Relaterede produkter: Isoleret håndvogne, sikring håndvogne og spændingstransformator håndvogne

    VS1 (ZN63A) -12Series af indendørs vakuumafbryder med almindelig isoleret cylinder er tre-phrase A.C. 50 Hz indendørs effektfordelingsudstyr med den nominelle spænding på 12 kV. Det bruges til at beskytte kontrol af det elektriske udstyr inden for industri og minedrift, kraftværker og substation. Denne type vakuumafbryder er i overensstemmelse med nationale standarder og bestemmelsen af ​​IEC-standarden, kapaciteten når kvaliteten af ​​M2-E2-C2.

    Produktet vedtager sammensat isoleringsmåde, foråret opladet drift og stangpush -mekanisme med egenskaberne ved lille volumen, kompakt design og pålidelig drift. Det kan let matche med switchgearet og imødekomme kravene til "fem forebyggelser".

    Denne type vakuumafbrydere kan bruges til mange slags switchgear som KYN28 (GZS1). Denne serie produkter inkluderer: VCB Truck Isolation Truck og Fuse Truck osv.

Strukturelle funktioner

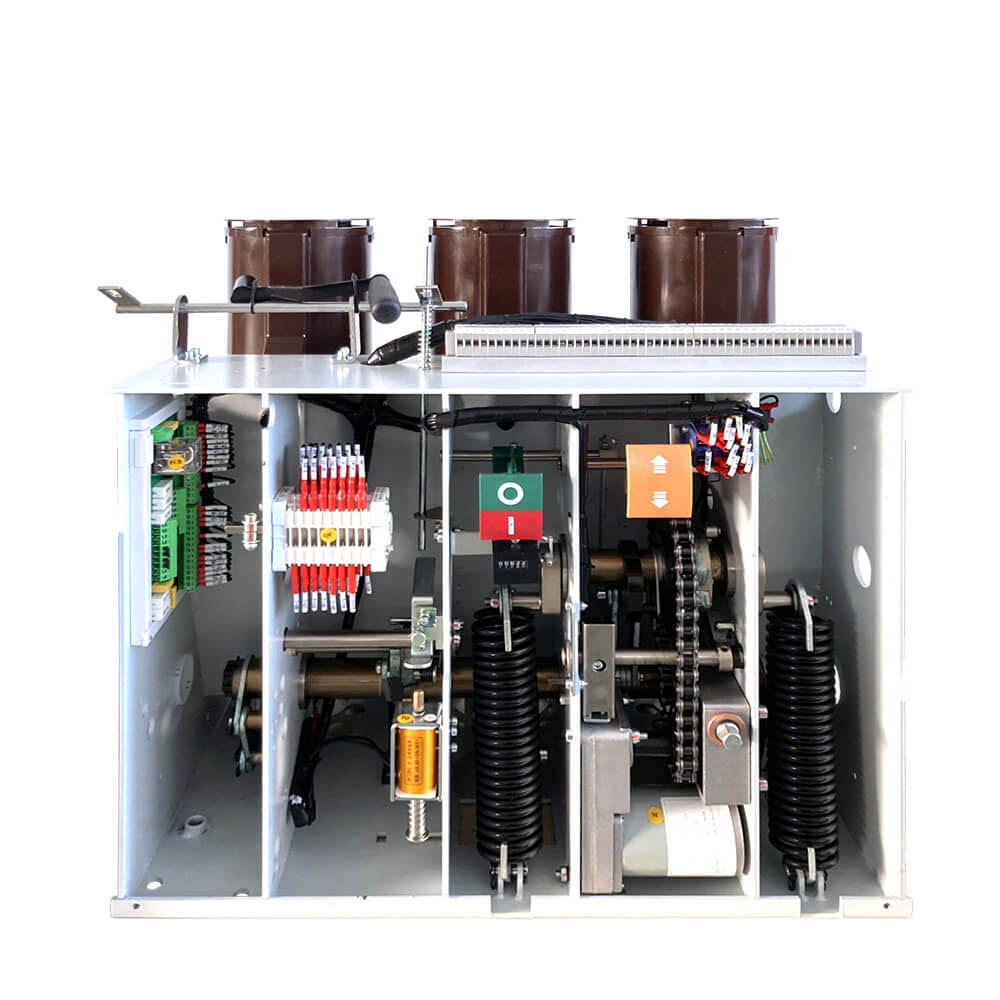

1. Denne serie af VCB bruges integreret design til driftsmekanisme og VCB -krop med rimeligt, smukt og kompakt arrangement.

2. Denne serie af VCB tilpassede lodret isoleringshus mod påvirkning på grund af forskellige vejr, det kan effektivt forhindre vis mod skader med udvendige faktorer.

3. De to forskellige installationsenheder af fast type og tilbagetrækkelig type kan opfylde de forskellige krav til forskellige switchgear.

4. ARC-slukningskammeret og driftsmekanismen for afbryderen er arrangeret i en front-to-back-konfiguration og tilsluttet som helhed gennem en transmissionsmekanisme.

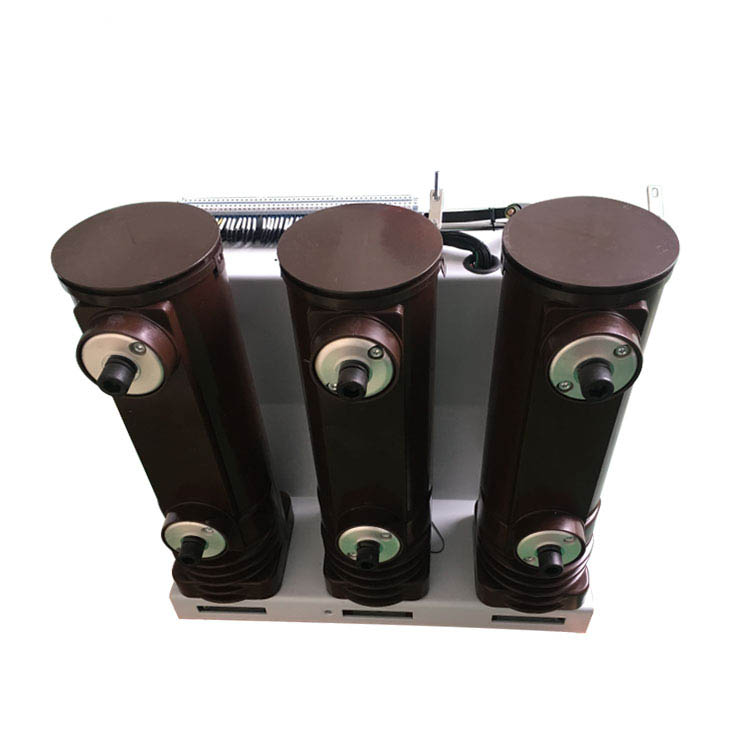

5. Den isolerende cylinder dannes ved hjælp af APG (automatisk trykgelering) ny proces.

6.Inner nederdele og forstærkende ribben tilsættes til den isolerende cylinder, hvilket forbedrer isoleringsniveauet og evnen til at modstå dynamiske strømme.

7. Vakuumbuet slukkekammer er installeret inde i den isolerende cylinder, hvilket effektivt forhindrer skader og overfladeforurening forårsaget af fremmedlegemer, mens den samlede størrelse af afbryderen.

8. Driftsmekanismen vedtager et fjederbestandigt energidesign, der leverer både elektriske og manuelle energilagringsfunktioner.

9. En avanceret og rationel bufferenhed sikrer, at der ikke er nogen rebound under afbrydelse, hvilket reducerer afbrydelsespåvirkningen og vibrationer.

10no justering nødvendig og har minimal vedligeholdelse eller vedligeholdelsesfri drift.

11. Den mekaniske levetid kan nå op til 20.000 operationer

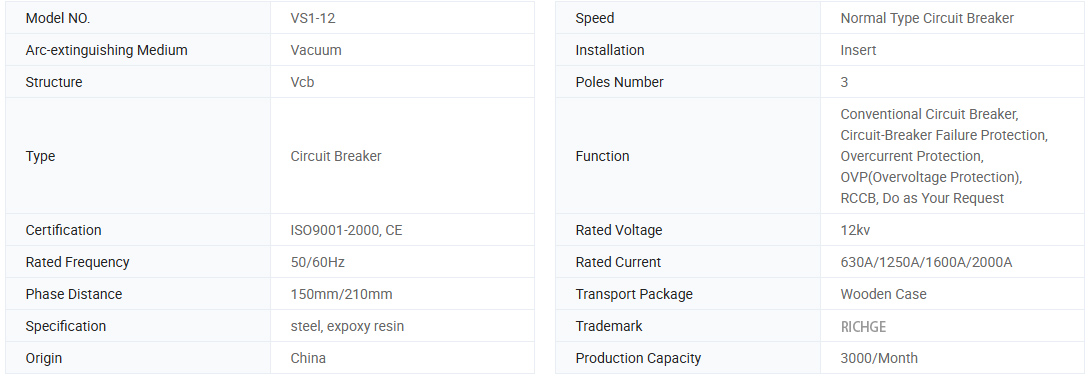

Grundlæggende info.

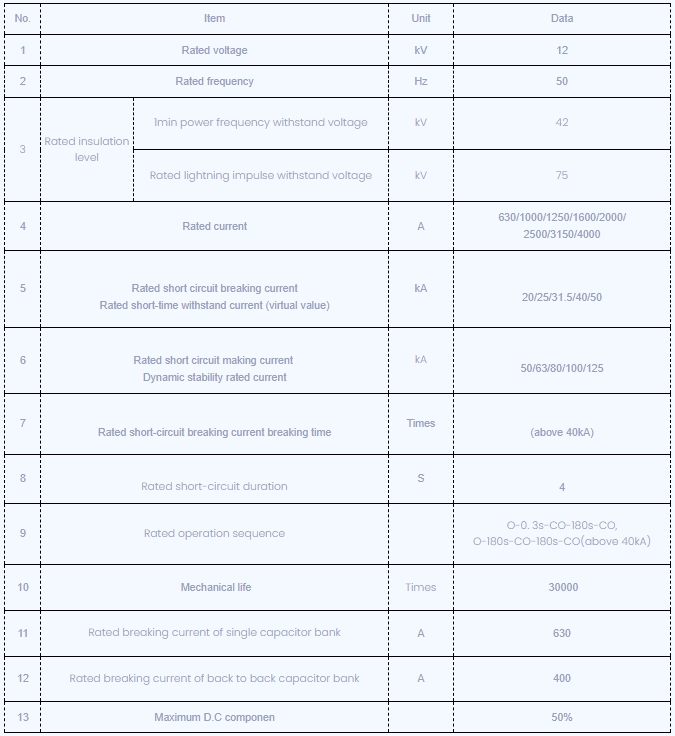

Tekniske parametre

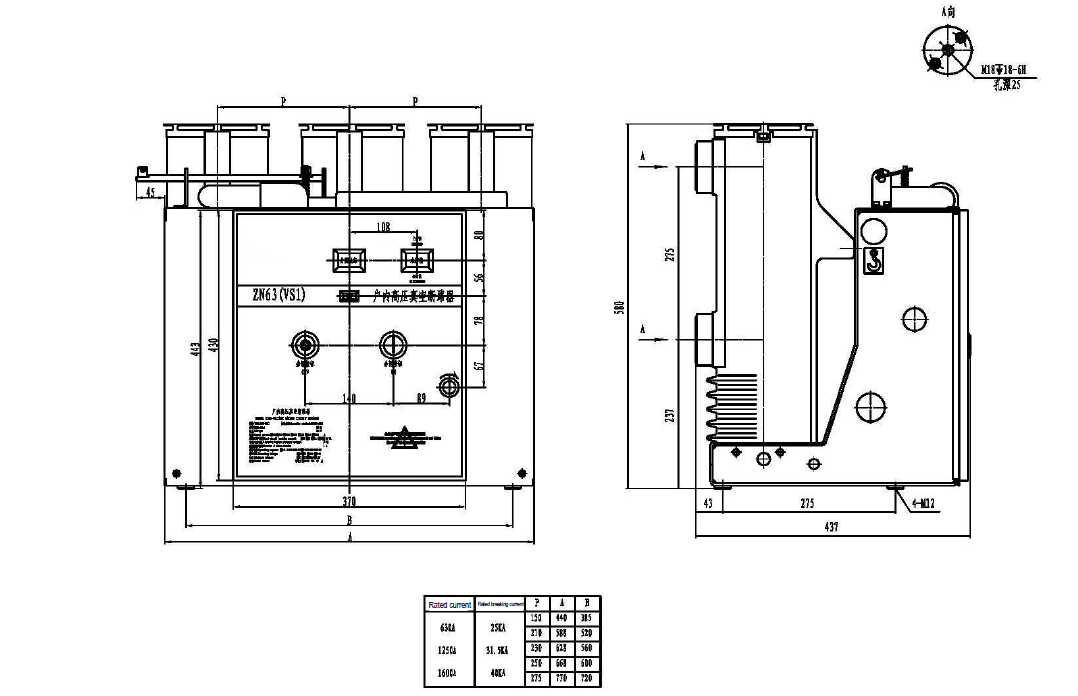

Tekniske tegninger

Anvendelse af omgivende forhold:

1. Omgivelsestemperatur: -10 ℃ -+40 ℃

2. omgivelsesfugtighed: Den gennemsnitlige fugtighed på en dag skal ikke være mere end 95%; Den gennemsnitlige fugtighed på en måned skal ikke være mere end 90%;

3. jordskælvsintensitet: overstiger ikke 8 grader

4. Mættet damptryk: Det gennemsnitlige tryk på en dag skal ikke være mere end2. 2 kpa, det gennemsnitlige presset på en måned skal ikke være mere end 1,8 kpa;

5. Højden over havets overflade: mindre end 1000 m; (ikke inklusive særlige krav)

6.1T skal installeres på stederne uden ild, eksplosion, alvorlig snavs, kemisk korrosion og voldelig vs1 -ration.
