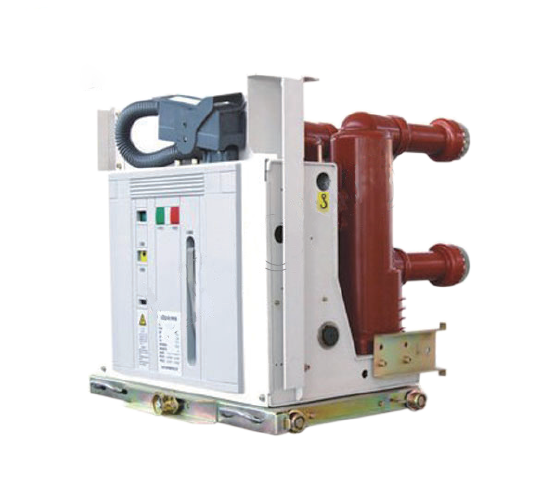

VSG-12 isoleringscylinder tilbagetrækkelig VCB-afbryder

VSG-12 isoleringscylinder tilbagetrækkelig VCB-afbryder

   Vi nyder en ekstremt god status blandt vores udsigter for vores store merchandise topkvalitet, konkurrencedygtige pris og den ideelle service til metal lukket elektrisk switchgear, LV-strømfordelingskabinet, højspændingsmetal-lukket switchgear. Overfor fremtiden vil vi fortsætte med at opretholde kerneværdierne for integritet, respekt, innovation, lidenskab og professionelt team, altid overholde den kundecentriske tilgang og give tilbage til globale kunder med produkter og tjenester af høj kvalitet. Vi er afhængige af vores rige menneskelige ressourcer og fremragende videnskabelige forskningsbetingelser for at tilpasse sig den samlede udvikling af markedet med en innovativ mekanisme. Vi forfølger målet med 'kvalitet, omdømme og service først' og overholder handelsprincipperne for 'ækalitet og gensidige fordele'. Og vi vil hjerteligt samarbejde med venner af forskellige cirkler både hjemme og i udlandet med en ny gestus.

Indendørs tilbagetrækkelige vakuumafbrydere

  VSG-12 indendørs højspændingsvakuumafbrydere (Abbr.: Circuit Breaker) er tre-phrase A.C. 50Hz indendørs for strømforsyningsfordeling udstyret med den nominelle spænding 12 kV. Dette produkt er i overensstemmelse med GB1984-2003 (højspænding A.C. Circuit Breaker), JB3855-1996 (3,6-4,5 kV Indoor A. C. High Voltage Circuit Breaker), DL403-2000 (Tekniske betingelser for rækkefølge af 12-40,5 kV høj spænding Vacuum Circuit Circuit Breaker) og IEC STANDARD 62271-100: 2001 (2001 (High Volage Volage VacuUum Circuit Circuit Circuiter)) A.C. Circuit Breaker). Det kan bruges til at beskytte og kontrollere udstyr i nettet udstyr og det dynamiske design af industriel og minedrift. Det er velegnet til at skifte belastning og hyppig drift med forskellige egenskaber og med muligheden for mange gange drift af brud på kortslutningsstrøm.

De indendørs tilbagetrækkelige vakuumafbrydere er velegnede til trefasede vekselstrømsystemer med nominelle spændinger op til 12 ~ 24 kV og frekvens 50/60Hz. De er vidt brugt i kraftværker, stationer, petrokemikalier, metallurgi, fremstilling og andre industrier, lufthavne, boligområder osv. Kontrol og beskyttelse af elektrisk udstyr, især til lejligheder, der skal betjenes sjældent i nominel strøm eller kortslutningsstrøm. Det kan installeres i indendørs luftisoleret switchgear såsom Kyn28 eller AMS-type.

  Circuit Breaker er lavet af moden APG -teknologi. Anvendelsen af ​​VD4 -terminalbuffer sikrer, at den indendørs terminal er mere pålidelig i ethvert driftsmiljø. VD4 kan fuldt ud opfylde kravene i GB, DL, IEC, DIN, VDE og standarderne for andre avancerede industrilande.

Vakuumafbryderen består hovedsageligt af tre dele: vakuumbue -slukningskammer, driftsmekanisme, beslag og andre komponenter.

1. vakuumbue slukningskammer

I henhold til de forskellige typer switches er der keramisk vakuumbue -slukningskamre med eksterne skærme, små vakuumbue -slukningskamre med mellemliggende forseglede kopformede langsgående magnetiske felter og indre forsegling af glasboblebue -slukkekamre. Den grundlæggende struktur er som følger:

•  Lufttæt isoleringsskal ： Det lufttætte isoleringssystem sammensat af et keramisk, glas eller mikrokrystallinsk glas lufttæt isoleringscylinder, et bevægeligt slutdæksel, et fast endeafdækning og et rustfrit stålblandet rør er en vakuumforseglet beholder. For at sikre lufttæthed, ud over de strenge driftsprocedurer i tætningstypen, kræves det også materialet for at have lille åndbarhed og intern gasfrigivelse.

• Konduktivt system ： Det er sammensat af en fast ledende stang, en fast løbbueoverflade, en fast kontakt, en bevægelig kontakt, en bevægelig lysbueoverflade og en bevægelig ledende stang. Kontaktstrukturen kan groft opdeles i tre typer: cylindrisk kontakt, tværgående magnetfeltkontakt Groove buet overflade med spiralform og langsgående magnetfeltkontakt. På nuværende tidspunkt vedtager denne type lysbue -slukning af kammeret langsgående magnetfeltteknologi, som har stærk og stabil bueudslipningsevne.

• Afskærmningssystem ： afskærmningsdæksel er en uundværlig komponent i vakuumbue -slukkekammeret, og der er forskellige typer afskærmningsdæksel, såsom hovedafskærmningsdækslet omkring kontaktpunktet, bølgepap -afskærmningsafdækning og spænding, der ligner afskærmningsdækslet. Funktionen af ​​hovedafskærmningsdækslet er som følger: ① For at forhindre produkter i at sprøjte på den indre væg af isoleringsskallen under bueprocessen og derved reducere skalens isoleringsstyrke. ② Forbedring af ensartetheden af ​​elektrisk feltfordeling i lysbuesslukningskammeret er fordelagtigt til at reducere den lokale feltstyrke og fremme miniaturiseringen af ​​den vakuumbue, der slukker kammerkondenserende bueprodukter og absorberer en vis bueenergi, er fordelagtigt for genvinding af den dielektriske styrke af Arc Gap.

2. driftsmekanisme

I henhold til de forskellige typer afbrydere bruges forskellige driftsmekanismer. Almindelige driftsmekanismer inkluderer forårets driftsmekanisme (VS1), permanent magnetdriftsmekanisme og kombination af driftsmekanisme (VBD).

Andre dele: Chassisbiler, isoleringsbeslag, isolatorer osv.

Hvad er egenskaberne ved vakuumafbrydere

• Stærk brudkapacitet, op til 50 ka; Efter brud kommer mediet mellem revnerne hurtigt tilbage, og det er ikke nødvendigt at udskifte mediet.
• Kontaktåbningsafstanden er lille. Kontaktbryderens afstand af 10 kV vakuumafbrydere er kun ca. 10 mm. Den krævede driftskraft er lille, handlingen er hurtig, driftsmekanismen kan forenkles, og levetiden kan udvides. Generelt er vedligeholdelse ikke påkrævet i omkring 20 år.
• Kort lysbue -slukningstid, lav lysbue, energi med lav bue, lavt kontakttab og flere afbrydelser.
• Den mobile guide stang har lille inerti og er velegnet til hyppig drift.
•  Når man betjener kontakten, er handlingsstøjen lav, hvilket gør den velegnet til bybrug.
• ARC -slukning eller isoleringsmedier bruger ikke olie, og der er ingen brand- eller eksplosionsfare.
• Kontakthovedet er en fuldt forseglet struktur, som ikke reducerer dens ydeevne på grund af påvirkningen af ​​fugt, støv og skadelige gasser. Pålidelig drift og stabil on-off præstation. Som en uafhængig komponent er lysbuen slukningskammeret let at installere og debug.
• I løbet af vakuumafbryderens levetid kræver kontaktdelen ikke vedligeholdelse og inspektion. Selv hvis vedligeholdelse og inspektion udføres, er den krævede tid meget kort.
• Buen slukkes i en lukket beholder, og lysbuen og den varme gas udsættes ikke.
• Udstyret med flere genindtastningsfunktioner, der er egnet til applikationsbehov for distributionsnetværk

Fordel:

• Enkel struktur
• Tilpas til ultra-lav modstand Vacuum Interrupter
• Tilpasningsoptimering og modulær fjederoperationsmekanisme
• Velegnet til hyppige operationer
• Gratis vedligeholdelse, lang levetid
• Meget pålidelig ydelse

Grundlæggende info.

Tekniske parametre

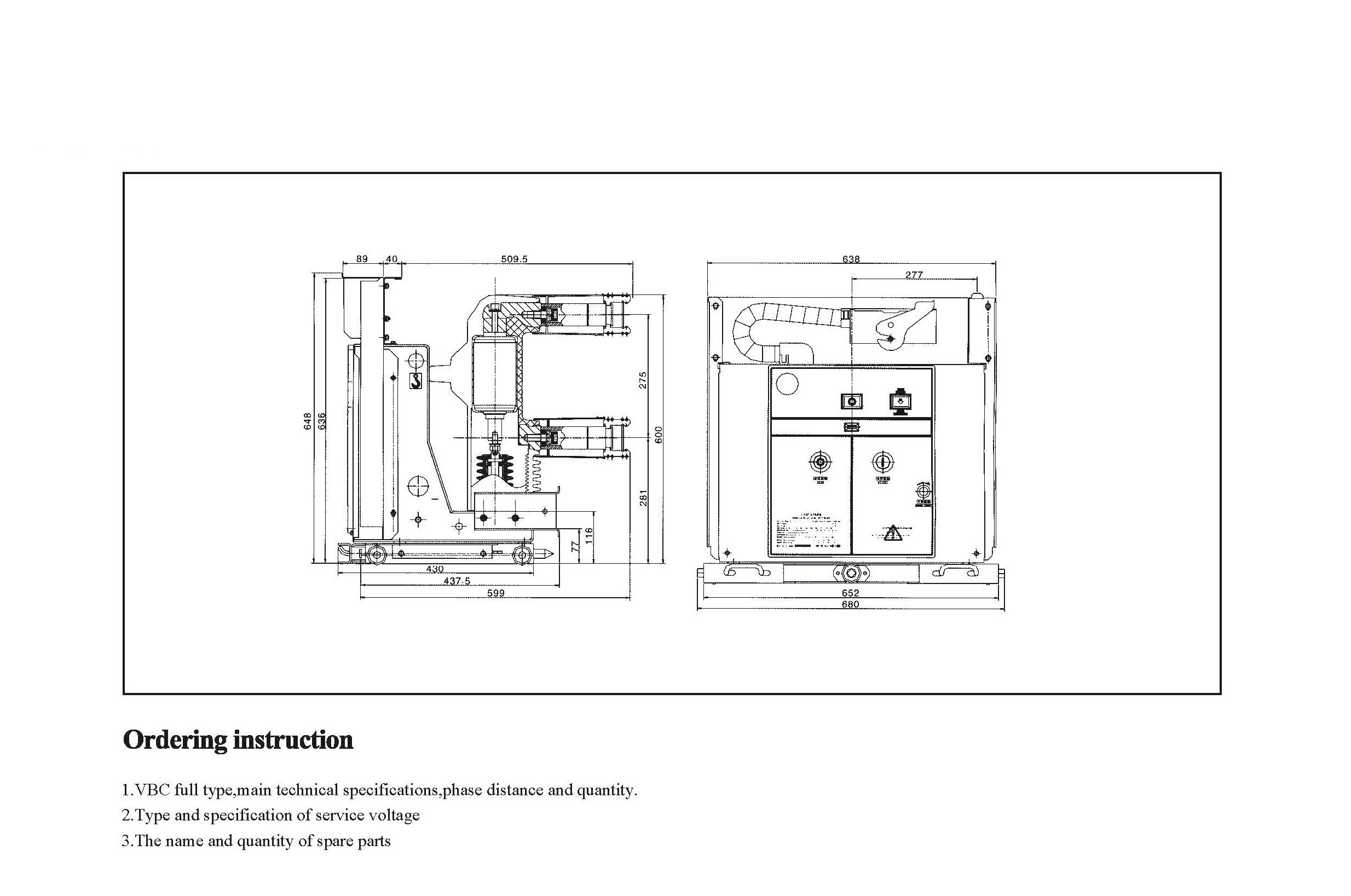

Tekniske tegninger

Servicemiljø til højspændingsvakuumafbrydere (VCB)

a) Lufttemperatur: Højeste temperatur: +40ºC; Laveste temperatur: -25ºC

b) Fugtighed: Den månedlige gennemsnitlige fugtighed er 95%; Den daglige gennemsnitlige fugtighed er 90%.

c) Højde: Maksimal installationshøjde: 2500 m

D) Der er åbenlyst ingen omgivende luftforurenet af ætsende og brændbare gasser, damp osv.
