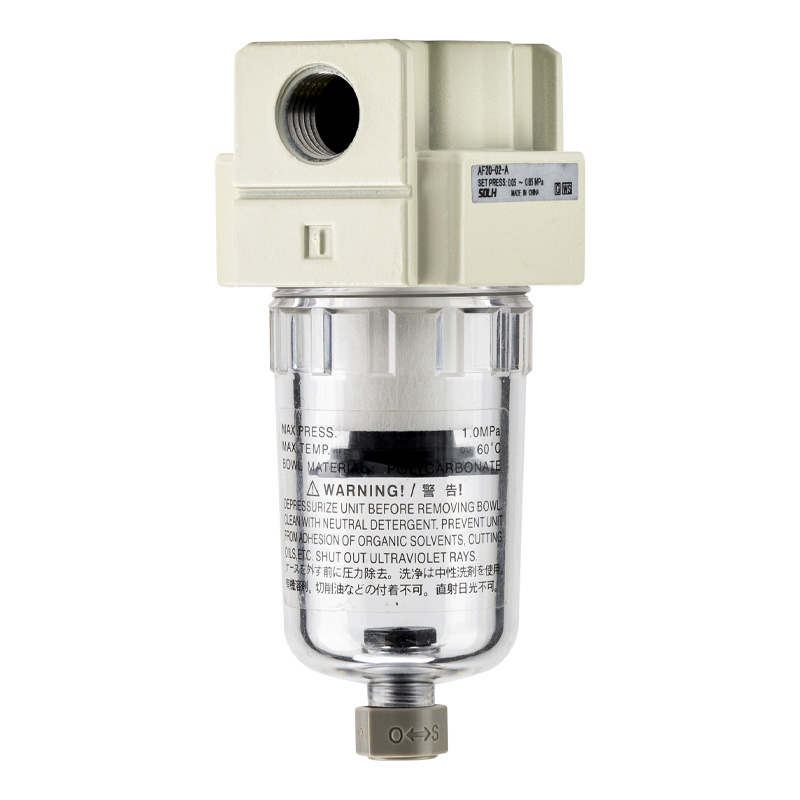

AF Series pneumatisk luftfilter

AF-serien pneumatisk luftfilter | SOLIH trykluftforfilter til luftkildebehandlingssystem

Mærke: SOLIH by Richge Technology | Industrielt pneumatisk luftrensningsfilter

1. Produktoversigt

     SOLIH AF-seriens luftfilter erkerneforfilterkomponent i det pneumatiske luftkildebehandlingssystem. Det vedtager en dobbelt filtreringsstruktur af centrifugal hvirvelvandseparation og fiberfilterelement, som effektivt fjerner flydende vand, olietåge, støv, rust og faste partikler fra trykluft. Det beskytter effektivt nedstrøms pneumatiske komponenter såsom magnetventiler, cylindre og pneumatisk værktøj mod forurening og slid. AF-filteret understøtter modulopbygning og kan perfekt kombineres med AR-trykreguleringsventiler og AL-smøreapparater for at danne AC-to-enheds- eller tre-enheds-luftkildebehandlingskombinationer, der tjener som den primære rensningsgaranti for industrielle pneumatiske systemer.

2. Komplet model- og portstørrelsesspecifikation

3. Tekniske kerneparametre

4. Modelkodningsregler og definition

  Standard model definition

     • AF2000-02: AF serie pneumatisk filter, 2000 størrelse, Rc1/4 gevind port, standard manuel dræningstype

     • AF4000-04D: AF serie pneumatisk filter, størrelse 4000, Rc1/2 gevindport, automatisk dræningstype

  Koderegelforklaring

     • AF: Luftkildefilterseriekode

     • 2000/3000/4000/5000: Kropsstørrelse og flowgrad

     • 02/04: Gevindportspecifikation

     • D Suffiks: Automatisk dræningsfunktion (ingen suffiks for standard manuel dræning)

5. Produktets kernefordele

     • Dobbelt effektiv filtrering: Den forreste centrifugale hvirvelstruktur adskiller hurtigt flydende vand og store urenheder, mens det bagerste 5μm fiberfilterelement med høj densitet opsnapper fint støv og partikler og opnår dybderensning i flere trin af trykluft.

     • Dobbelt dræningsmuligheder: Udstyret med standard manuel dræning til konventionelt intermitterende udstyr; valgfri automatisk dræning (-D) version til 24-timers kontinuerligt driftsudstyr, der undgår manuel vedligeholdelse udeladelse.

     • Modulært kombinationsdesign: Standard modulær struktur understøtter sømløs splejsning med AR-trykregulator og AL-oliedunke, frit at samle to-enheder eller tre-enheder luftkildebehandlingsgrupper, praktisk til udstyrsinstallation og rørledningsintegration.

     • Sikker og visuel betjening: Udstyret med et beskyttende kopdæksel for at forhindre kopskader og flyvende affald; Indbygget trykforskeldisplay afspejler intuitivt elementets tilstopningsstatus og minder brugerne om rettidig udskiftning og vedligeholdelse.

     • Bred tilpasningsevne og stabilitet: Stabil drift under 0,15 ~ 0,9 MPa bredt trykområde og -5 ~ 60 ℃ temperaturmiljø, velegnet til forskellige barske industrielle værkstedsforhold.

6. Typiske anvendelsesscenarier

     • Luftkompressor hovedrørledningsrensning: Centraliseret luftkildefiltrering og -rensning til fabriksværksteds hovedgaskredsløb for at forbedre den generelle luftkvalitet.

     • Automation industrielt udstyr: Støtte til rensning af automatiseret maskineri, værktøjsmaskiner, emballeringsudstyr og elektronisk produktionsudstyr for at stabilisere pneumatisk drift.

     • Industriscenarier med høj præcision: Præ-luftkilderensning til sprøjtning, svejsning, præcisionsinstrumenter og målere for at undgå urenhedsinterferens, der påvirker behandlingsnøjagtigheden.

     • Pneumatisk komponentbeskyttelse: Anvendes som front-end filter til cylindre, magnetventiler og pneumatisk værktøj for at reducere komponentslid og forlænge levetiden.

7. Retningslinjer for daglig vedligeholdelse

     • Regelmæssig dræning: Tøm ophobet vand i filterkoppen med jævne mellemrum for at sikre, at vandstanden er under advarselslinjen og forhindrer flydende vand i at strømme nedstrøms.

     • Rettidig udskiftning af element: Udskift fiberfilterelementet, når lufttrykforskellen øges tydeligt eller efter 6~12 måneders regelmæssig brug for at sikre filtreringseffektivitet.

     • Standard installation: Installer lodret strengt i henhold til luftstrømspilemærket på ventilhuset for at sikre normal filtrering og vandseparation.

Resumé af én sætning

     SOLIH AF-seriens luftfilter anvender dobbelt centrifugal- og fiberfiltreringsstruktur med 5 μm højpræcisionsrensning, dobbelt dræntilstand og modulær kombinationsfunktion, hvilket er den mest essentielle front-end rensningskomponent til industrielle pneumatiske luftkildebehandlingssystemer for at beskytte nedstrøms pneumatisk udstyr.
