AW-seriens filterregulator

AW-seriens filterregulator | SOLIH integreret trykluftfiltrerings- og trykreducerende enhed

Mærke: SOLH by Richge Technology | Alt-i-én pneumatisk luftkildebehandlingsenhed

1. Produktoversigt

     SOLIH AW-seriens filterregulator er en alt-i-én luftkildebehandlingsenhed, der integrerer luftfiltrerings- og trykreguleringsfunktioner. Den udfører primær luftrensning og trykstabilisering lige efter luftkompressorer, og fungerer som et pladsbesparende alternativ til separate AF-filter plus AR-regulatorsamlinger. Kompakt konstruktion forenkler installationen i marken og reducerer det samlede pneumatiske systemfodaftryk.

2. Generelle tekniske specifikationer

3. Model & Port Størrelsesområde

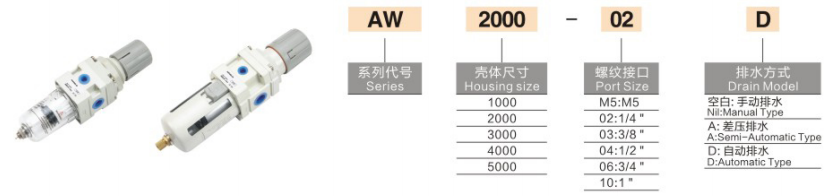

  Modelkodeforklaring og eksempler

     • AW2000-02: Filter-regulator, serie 2000, Rc1/4", manuel aftapning

     • AW4000-04D: Filter-regulator, serie 4000, Rc1/2", automatisk afløb

     • AW3000-03G: Filterregulator udstyret med trykmåler

4. Strukturelle egenskaber og fordele

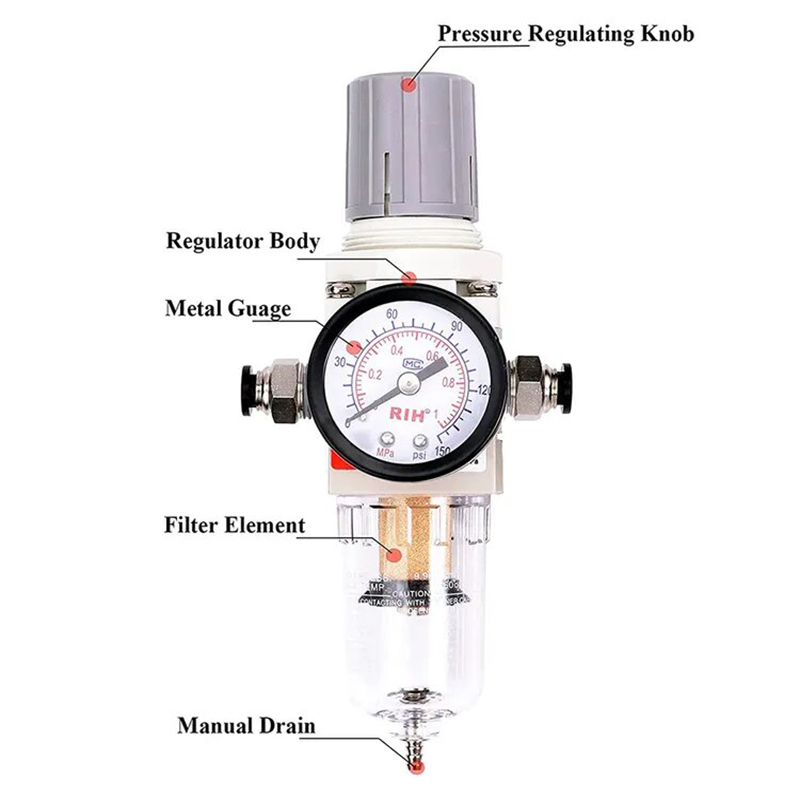

     • Integreret design i ét stykke: Filterskål og trykregulator er samlet i én enhed for enklere installation og færre tilslutningspunkter.

     • Cyklon vandseparation: Centrifugal hvirvling fjerner flydende vand, før luft passerer gennem filterpatron, hvilket effektivt forlænger filterelementets levetid.

     • Træk-for-at-justere & Tryk-for-lås-knap: Træk knappen op for at justere trykket; skub ned til låseposition, hvilket forhindrer utilsigtet trykændring forårsaget af vibrationer eller utilsigtet berøring.

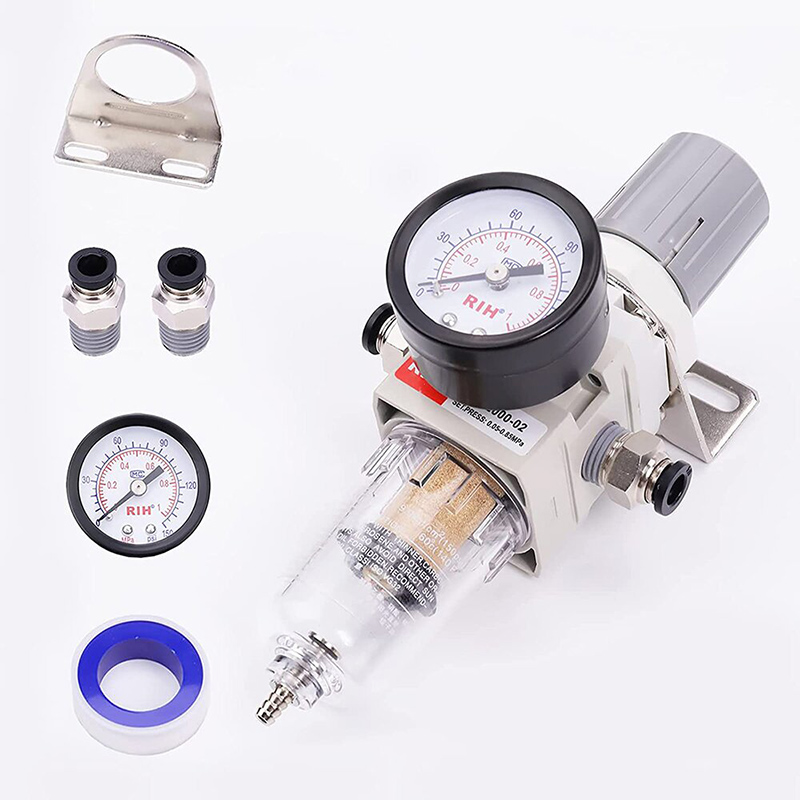

     • Indbygget trykmålerport: Direkte monteringsport til trykmåler uden ekstra adaptere.

     • Gennemsigtig PC-skål med beskyttelsesdæksel: Visuel observation i realtid af vandstanden inde i filterskålen.

     • Modulær splejsningskompatibilitet: Kan samles direkte med AL-seriens smøreapparat for at bygge en komplet AC-serie FRL-kombination med tre enheder.

5. Typiske anvendelsesscenarier

     • Primær luftrensning og trykstabilisering til automationsudstyr, værktøjsmaskiner og produktionslinjer

     • Front-end luftkildebehandling til sprøjteudstyr, pneumatisk værktøj, magnetventiler og cylindre

     • Centraliseret trykregulering og rensning til værksteds hovedrørledninger og luftkompressorudtag

6. Retningslinjer for vedligeholdelse

     • Dræn kondensat regelmæssigt; holde vandstanden under advarselslinjen.

     • Udskift filterelementet, når trykfaldet stiger tydeligt eller efter 6-12 måneders normal drift.

     • Monter lodret; juster kropsluftstrømspilen med den faktiske luftstrømsretning.

7. Anbefalede kombinationer af luftkredsløb

     • Standard smurt kredsløb: AW-filterregulator → AL-smøreapparat → pneumatisk aktuator

     • Rengøringskredsløb uden olie: AW-filterregulator (uden AL-smøreapparat) → pneumatisk aktuator
