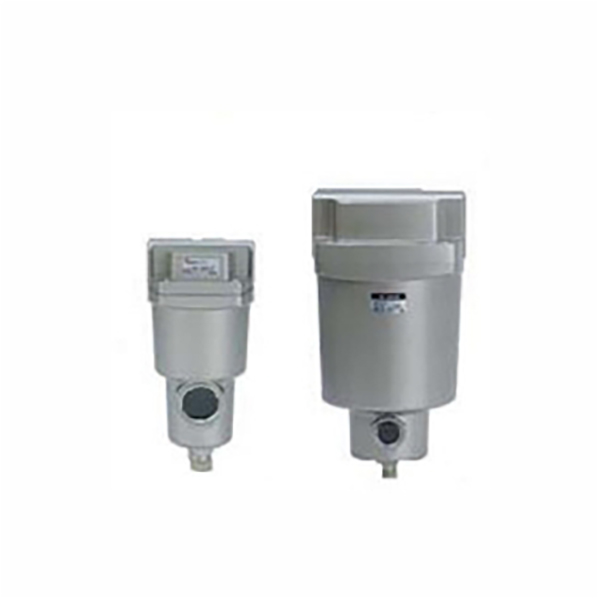

AFF / AM Series Trykluftrensningsfilter (Mainstream Line)

Mærke:SOLH fra Richge Technology

Seriepositionering og kernefunktioner

     AFF og AM udgør den kombinerede kerne-luftkilderensningsenhed. AFF fungerer som primært groft filter til at fjerne faste urenheder og kondenserede vanddråber, mens AM er præcisionsolietågeudskiller til fjernelse af mikroolie-aerosol, forbedrer trykluftens renhed og fuldt ud beskytter nedstrøms pneumatiske aktuatorer.

  1. AFF Series Hovedlinje Grovfilter

     -- Filtreringspræcision: 1 μm, 99 % partikelindfangningshastighed (opgraderet fra gammel 3 μm kvalitet)

     -- Kernefunktion: Fjern stort støv, rustrester og bulk kondenseret vand, 99 % vandseparationseffektivitet som front primær filtrering

     -- Renhedsstandard: ISO8573-1:2010 [4:7:4]

  2. AM Series olietågeudskiller (finfilter)

     -- Filtreringspræcision: 0,1 μm, 99 % mikroolietågeindfangningshastighed (opgraderet fra gammel 0,3 μm kvalitet)

     -- Kernefunktion: Fuldstændig olietågeadskillelse, udløbsresteroliekoncentration ≤1 mg/m³ (0,8 ppm), fuldt ud kompatibel med kravene til oliefri smøreproces

     -- Renlighedsstandard: ISO8573-1:2010 [2:7:3]

  3. Fælles generelle fordele

     -- Ultralavt trykfald ≤5kPa, energibesparelse, flowkapacitet øget med 20 % i forhold til konventionelle modeller

     -- Letvægts væskeopbevaringsskål i rustfrit stål, maksimal vægtreduktion op til 52 %

     -- Visuel vedligeholdelsespåmindelse: standard indbygget tilstopningsindikator med rød ring til at vurdere tidspunktet for udskiftning af filter; farvekodede filterendekapper til hurtig modelidentifikation

     -- Modulært kaskadedesign, kan serieforbundet med AMD / AMH ultrafine filtre for at imødekomme multi-grade ultra-ren luft krav

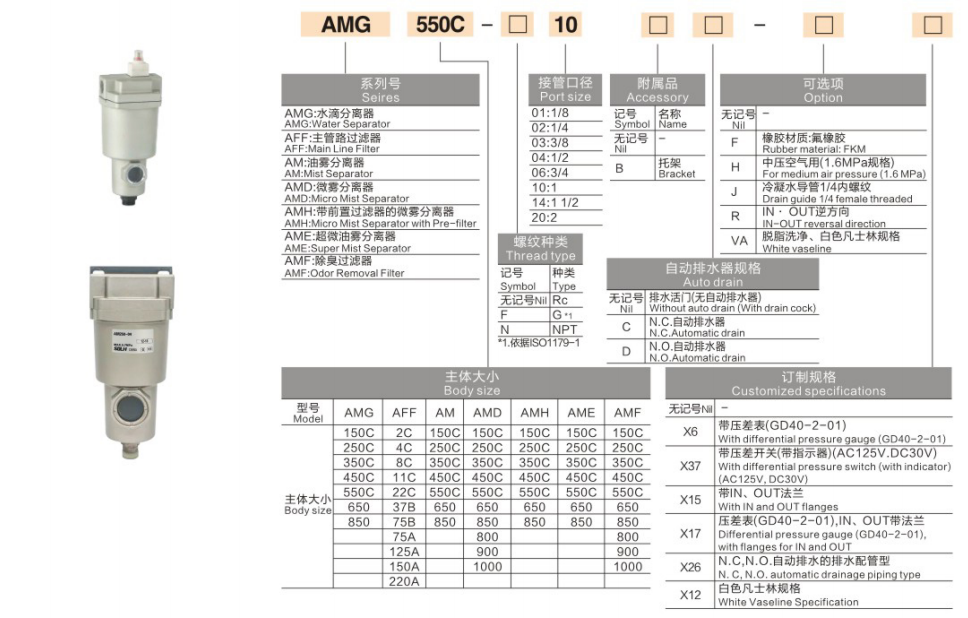

Komplet modelnavneregel

 1. Eksempelmodeller: AFF40-04 ; AM50-10D

  2. Eksempler på standardordre

     -- AFF groft filter, 1/2" port, automatisk dræning: AFF40-04D

     -- AM olietågeudskiller, 1" port, automatisk aftapning: AM50-10D

     -- Højt flow 7000 L/min, 1,5" port: AM70D-14

Universelle tekniske specifikationer (standard testtilstand: 0,7 MPa, 20 ℃)

  1. Generelle fælles parametre

     -- Anvendeligt medium: Trykluft (forfilter ≥40μm påkrævet opstrøms)

     -- Driftstrykområde: 0,1~1,0 MPa; sprængsikkert tryk 1,5 MPa

     -- Driftsomgivelsestemperatur: -5 ~ 60 ℃ (ingen isdannelse inde i skålen)

     -- Afløbskonfiguration: Manuel aftapning som standard; automatisk afløb valgfri via suffiks -D

  2.Fuld serie flow- og dimensionsparametertabel

Trin-for-trin retningslinjer for valg

  1. Filtreringsgradsmatchningsskema

     -- Almindelige generelle pneumatiske kredsløb: AFF (1μm groft filter) → trykregulator → smøreapparat

     -- Oliefrit præcisionsautomationsudstyr: AFF → AM (0,1μm olietågeudskiller) → terminaludstyr

     -- Ultra-høj renlighed halvleder/optisk proces: AFF → AM → AMD (0,01μm ultrafint filter)

  2. Flowmarginberegning

     -- Vælg model med nominel flow 1,2~1,5 gange højere end systemets samlede maksimale luftforbrug; overbelastet flow vil drastisk reducere filtreringseffektiviteten og øge tryktabet.

  3. Valg af dræntilstand

     -- 24 timers uovervåget kontinuerlig produktion, højt kondensatudbytte: vælg -D autodrænversion

     -- Intermitterende lavfrekvent udstyr: standard manuel dræntype tilstrækkelig

  4. Port Matching Princip

     -- Konsekvent filterportstørrelse med hovedrørledningsdiameter; undgå at reducere/øge diameteren for at forhindre ekstra trykfald.

Typiske industrielle anvendelsesscenarier

     -- Generel industriel automatisering: CNC-værktøjsmaskiner, luftcylindre, magnetventil front-end vand- og oliefjernelse

     -- Fødevare- og farmaceutisk fremstilling: oliefri ren luftkilde for at undgå produktforurening

     -- 3C elektronik & belægningsværksteder: eliminer olietåge for at forhindre overfladebelægningsfejl og præcisionskomponentforurening

     -- Luftkompressor efterbehandlingssystem: kaskade med køle-/adsorptionslufttørrere for at opgradere den samlede luftrenhed

Præstationssammenligning: AFF VS AM

Resumé af én sætning

     SOLH AFF 1μm grovfilter til hovedledning og AM 0,1μm olietågeudskiller danner modulære kaskadeluftrensningsenheder med hele 300~14500 L/min flowområde, visuel tilstopningsindikator og valgfri automatisk dræning, der overholder ISO8573-1 standarden for generel pneumatisk, fødevare-, olie-, friluftsspraybehandling og medicinsk luftspraybehandling.
