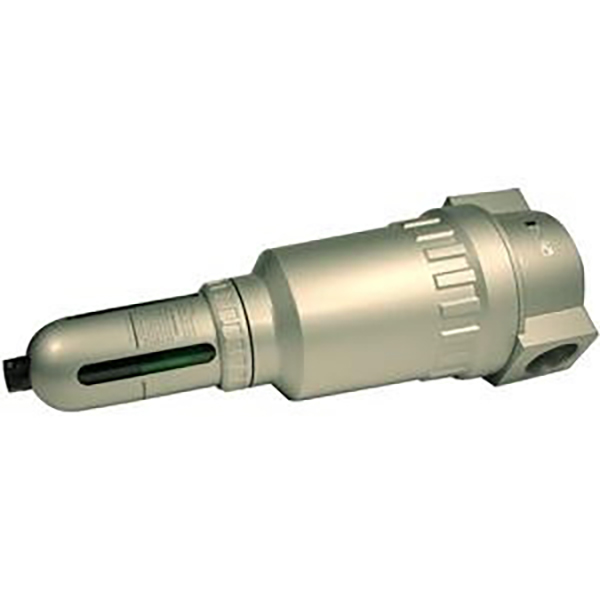

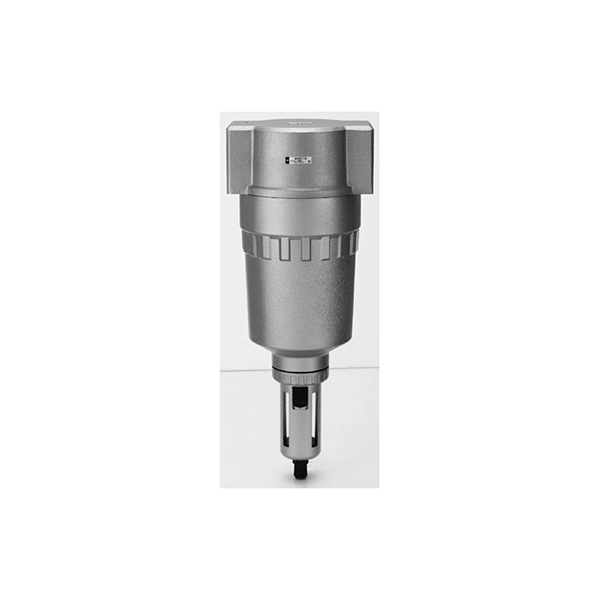

AF800 / AF900-serien med stor kapacitet højstrømsluftfilter

Mærke:SOLH fra Richge Technology

Produktoversigt

     SOLH AF800 og AF900 er industrielle storkaliber højkapacitets hovedrørledningsluftfiltre, fuldt dimensionerede og udskiftelige med SMC original AF800/AF900. Designet til luftkompressorens hovedluftkilde, centraliseret luftforsyning af hele produktionslinjen og højstrøms pneumatiske systemer med flere ventiler. Forskellig fra små split-luft serviceenheder AF200/300/400 har de en overdimensioneret flowkanal, ultrahøj behandlingsflow og stor kapacitet vandopsamlingsskål.

     Den adskiller kondenseret vand, rust og støvurenheder centrifugalt inde i trykluft, og beskytter fuldt ud nedstrøms magnetventiler, cylindre, vakuumejektorer og store pneumatiske aktuatorer, hvilket i høj grad reducerer fejlraten for hele den pneumatiske linje.

To komplette specifikationer:

   1.  AF800: Medium stort flow, port G1¼ / G1½ (1,25 / 1,5 tomme)

   2.  AF900: Ekstra stort hovedrørledningsfilter, port G2 (2 tommer)

     Valgfrit tilbehør: Manuel dræn / flydeautomatisk aftapning, multi-grade filterelement, gennemsigtig pc-skål / eksplosionssikker metalskål. Bredt matchet med værktøjsmaskiner, produktionslinjer for lithiumbatterier, malerværksteder og komplet kemisk udstyr med efterspørgsel efter luftkilder med høj effekt.

Komplet modelkodningsregel

   Fuld ordrekode format: AF800-F16 / AF900-F20 - □ - □

    1. AF800 / AF900: Seriekode for luftfilter med stor kapacitet med høj flow

    2. F12 / F16 / F20: Portgevindstørrelse

     -- F12 = G1¼ (1,25")

     -- F16 = G1½ (1,5")

     -- F20 = G2 (2")

   3. Midterste suffiks: Afløbstype

     -- Blank: Standard manuel aftapning

     -- AD47: NC normalt lukket float auto dræn (til pc-skål, ingen luftlækage efter nedlukning af udstyr)

     -- AD48-6: INGEN normalt åben flyder automatisk dræn (til nylon metal skål, kontinuerlig automatisk dræning)

   4. Slutsuffiks: Mulighed for materiale til vandskål

     -- Blank: Standard gennemsigtig PC-skål + anti-kollisionsbeskyttelse af metal

     -- M: Rustsikker metalskål med observationsvindue for væskeniveau (til støvede, olieagtige, udendørs barske miljøer)

     -- MG: Metalskål med indbygget væskeniveaumåler til fjernobservation af vandvolumen

   5. Filterelementets præcision kan tilpasses:

     -- Standard 5μm; valgfri 2μm høj præcision, 10/20/40/70/100μm groft filter

Universal Core Teknisk Specifikationstabel

Arbejdsprincip for intern struktur og filtrering

  1. Trin 1: Centrifugal vandseparationsguidestruktur

     -- Luftstrømmen roterer med høj hastighed langs tangentretningen; centrifugalkraften kaster flydende kondensvand, oliedråber og store rustpartikler til skålens indervæg, som sætter sig til bunds ved tyngdekraften. Over 95 % flydende forurenende stoffer er forsepareret for at reducere filterelementbelastningen og forlænge udskiftningscyklussen.

  2. Trin 2: Flerlags fiberfilterelement

     -- Trykluft efter centrifugal dehydrering passerer gennem flerlags fiberfilterpatron for at opfange bittesmå fast støv og fine olieaerosolpartikler. 2μm højpræcisionsversionen giver en ultra-ren luftkilde til præcisionsproportionalventiler og vakuumkredsløb.

  3. Vandsprøjt-baffelskillevæg indbygget over skålen

     --  Isolerer bundfældet vand i bunden for at undgå sekundær indtrængning af flydende vand ved luftstrømning ind i ren luftrørledning.

  4. Aftagelig vandskål + afløb

     Afløbsventil integreret i bunden med to afløbsløsninger:

     -- Manuel dræning: Tryk på den nederste knap for at tømme ophobet vand manuelt

     -- Float auto dræn: Float stiger, når vandet når tærsklen for automatisk at åbne dræning, uovervåget drift for kontinuerlige produktionslinjer

   5. Hoveddel af hård anodiseret aluminiumslegering

     -- Stor lige gennemstrømningskanal med ultra-lav luftstrømsmodstand, stabil lufttilførsel uden tydeligt trykfald under fuld

     -- stor flow belastning; anti-olie og anti-korrosions overfladebehandling.

Valgfrit tilbehør og materialevalgsguide

   1. Tre muligheder for vandskål

   1.1 Standard gennemsigtig pc-skål (fabriksindstilling)

     -- Fordel: Visuel vandstandsobservation i realtid, udstyret med metal anti-kollisionsskal for at forhindre brud af værkstedsjernrester. Velegnet til tørre indendørs almindelige automatiserede produktionslinjer.

   1.2 Nylon metal beskyttelsesskål (suffiks M)

     - Fordel: Høj slagfasthed, skærevæske og UV-vejrbestandighed, ingen risiko for sprøde revner. Ideel til støvet olieagtig maling og hårde arbejdsforhold ved højtemperaturværktøjsmaskiner.

   1.3 Metalskål med væskestandsmåler (suffiks MG)

     -- Eksternt observationsvindue på metallegeme, aflæselig vandvolumen til lysafskærmede lukkede eksplosionssikre miljøer, foretrukket til kemiske og eksplosionssikre værksteder.

   2. Sammenligningstabel for modeller med to automatiske afløb

  3. Vejledning til udvælgelse af filterelementer

     -- 5 μm standardfilter: Universal til de fleste værktøjsmaskiner, cylindre og magnetventiler, bedste omkostningsydelse

     -- 2μm højpræcisionsfilter: Vakuumejektorer, præcisionsproportionalregulatorer, ren luftkredsløb til 3C elektronikproduktionslinjer

     -- 10~100μm grovfilter: Primært forfilter ved luftkompressorens udløb for at beskytte nedstrøms præcisionsluftkildekomponenter

Kerneproduktets konkurrencemæssige fordele

   1. Stor boring ultra-lav strømningsmodstand

     -- 1,25/1,5/2 tomme lige igennem ventilhus med langt større flowtværsnit end små AF-serier. Minimal trykdæmpning under synkron handling af multi-cylindrede og multi-ventil øer, stabil udgangstryk for alt udstyr.

   2. Vandopbevaringskammer med stor kapacitet

     -- 45 cm³ stor volumen skål reducerer hyppig dræningsfrekvens, perfekt til centraliseret filtrering ved luftkompressorens hovedrørledning.

  3. Fuld dækning for barske arbejdsforhold

     -- Frit udvalg af gennemsigtig PC / metal eksplosionssikker skål, anvendelig til indendørs, udendørs, male støvede og kemisk eksplosionssikre miljøer.

  4. Matchet komplet luftkildeløsning i hele linjen

     -- Kan kombineres med AR800/AR900 stort flow trykregulator og AL800/AL900 olietågesmøreapparat for at danne AFC to-enheder / AC tre-enheder luftservicesamling med stor kapacitet, komplet hovedluftkildebehandlingsenhed.

  5. Fuldt udskiftelig med importerede mærker

     -- Konsekvent monteringsdimension, gevindspecifikation og filterelementstørrelse med internationale mainstream-mærker. Direkte erstatning for renovering af luftkompressorens hovedrørledning uden at ændre rørledninger eller beslag.

  6. Lav vedligeholdelse og lang levetid

     -- Centrifugal forseparation sænker filterelementets kontamineringshastighed; filterpatron kan skilles ad, rengøres og genbruges for at reducere udskiftningsomkostningerne for forbrugsstoffer.

Standard komplette luftkildetilpasningsløsninger

  1. Løsning 1: Heavy-Duty produktionslinje Hovedluftkilde 3-enhedssamling

     -- Luftkompressorudgang → AF900-F20 Filter + AR900 regulator + AL900 smøreapparat (AC900 tredelt enhed) → PA nylon hovedrørledningsgren → 4V ventiløer, MSQ roterende bordcylindre, 4F fods betjeningskonsoller på hver station

  2. Løsning 2: Oliefri samling med to enheder til eksplosionssikre lithiumbatterier og malerværksteder

     -- Luftkompressor hovedrørledning → AF800-F16 metalskålfilter + AR800 regulator (AFC800 to-enhed, fjern smøremiddel) → 50-VFE/50-VPE eksplosionssikre magnetventiler + ZU vakuumejektor gribestationer

  3. Løsning 3: Centraliseret luftforsyning til små værktøjsmaskiner

     -- AF800-F12 (G1¼) højflowfilter → Flervejs PU/PA hovedrørledning, der forsyner flere værktøjsmaskiner med 3F fodventiler, SC standardcylindre og C110 luftblæsepistoler

Typiske industrielle anvendelsesscenarier

     -- Store CNC-værktøjsmaskiner, tungt stemplings- og nitteudstyr hovedluftkilde

     -- Lithium batteribelægning, cellesamling eksplosionssikre automatiserede produktionslinjer

     -- Billakering af komplette køretøjer, blæk- og støveksplosionssikre værksteder

     -- Store pakkelinjer, logistik sortering multi-station centraliseret luftforsyning

     -- Kemisk rørledningsventil automatisk kontrol, olie og gas understøtter komplet pneumatisk udstyr

     -- Primært forfilter ved værtsindløbet til luftkompressorrummet for at beskytte nedstrøms præcisionsluftkildekomponenter

Bemærkninger til udvælgelse og betjeningsspecifikationer

  1. Flowvalgsregel

     -- Hvis det samlede luftforbrug af cylindre og ventiløer på en enkelt rørledning overstiger 6000 L/min, skal AF800 vælges; over 12000 L/min vælg AF900. Lille AF200/300 kan ikke tåle højt flow, hvilket forårsager alvorligt trykfald og utilstrækkelig cylindertryk.

  2. Skålvalg rød linje

     -- Maling, skærevæske, olieholdigt miljø, udendørs udendørs og eksplosionssikre områder er forbudt at bruge standard PC-gennemsigtig skål. Skal skifte til M/MG metalversion for at undgå sikkerhedsrisici forårsaget af revner og vandlækage efter stød.

  3. Obligatorisk regel for vakuumkredsløb

     -- Vakuumgribende produktionslinjer anvender kun AFC to-enhed montering (uden smøreapparat). AL olietågesmøreapparat kan ikke seriekobles, for at forhindre smøreolie, der blokerer dyser på ZU/ZB vakuumejektorer.

  4. Installationsretning Standard

     -- IN/OUT luftstrømspil trykt på toppen af ​​ventilhuset, installer nøje efter pilens luftindtagsretning; vandskålen skal vende lodret nedad for at sikre normal bundfældning og opsamling af kondensvand.

  5. Krav til vedligeholdelsescyklus

     -- PC skål: Kontroller akkumuleret vand dagligt; auto afløbsmodel inspicer float jamming ugentligt

     -- 5μm standard filterelement: Rengør hver 30. dag, udskift hver 15. dag under kraftige støvforhold

     -- 2μm højpræcisionsfilterelement: Udskift hver 15. dag

     -- Før vedligeholdelse: Luk den forreste HSV manuel afspærringsventil, udstødnings resterende rørledningstryk, før du fjerner skål og filterpatron

Resumé af én sætning

     SOLH AF800/AF900 hovedrørledningsluftfilter med stor kapacitet anvender centrifugal præ-separationsstruktur med 12000~20000 L/min ultrahøjt flow, valgfrit automatisk flydeafløb og gennemsigtig/metal eksplosionssikker vandskål, matchende AR/AL800/900 for at danne komplet storboringsluft-separationsluft- og luftkompressorudstyr til primær kompressorluft- og urenheder lithium batteri, maling og tunge værktøjsmaskiner centraliserede luftforsyningssystemer.
