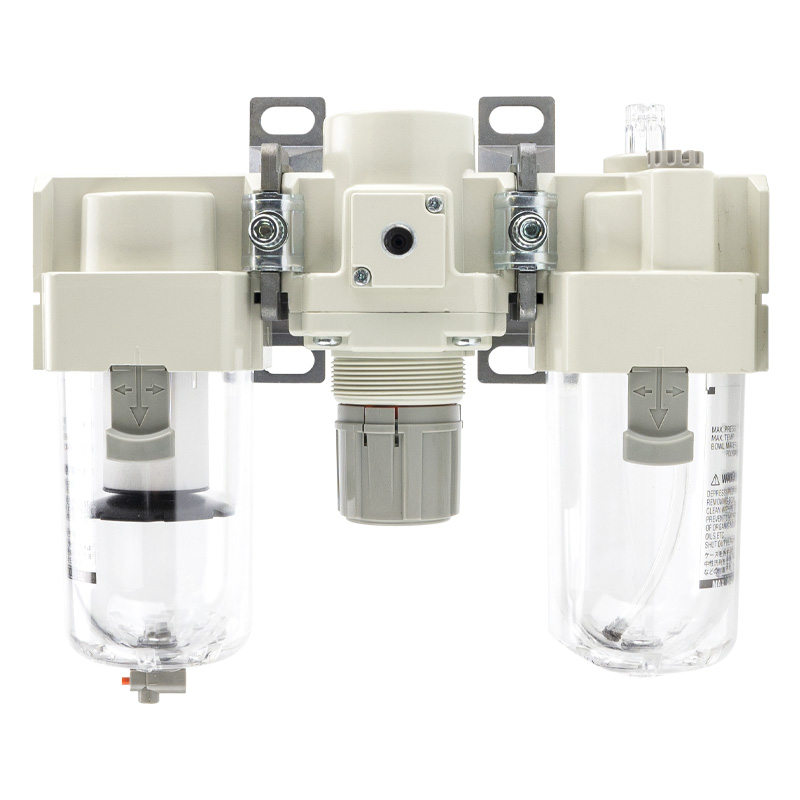

AC Series FRL-kombination med tre enheder

AC Series FRL 3-enhedskombination | AF+AR+AL Pneumatic Air Source Treatment Triple Assembly

Mærke: SOLIH by Richge Technology | Standard industriel FRL pneumatisk serviceenhed

1. Produktoversigt og definition

     SOLIH AC-serienFRL kombi med tre enheder er en standard komplet pneumatisk luftkildebehandlingsenhed, bestående af enAF luftfilter + AR trykregulator + AL luftsmøreapparat. Det fuldender hele processen pneumatisk luftbehandling: urenheds- og fugtfiltrering, stabil trykregulering og præcis mikrooliesmøring i én modulær enhed. Det giver omfattende beskyttelse til nedstrøms pneumatiske komponenter såsom cylindre, magnetventiler og pneumatiske motorer, hvilket effektivt reducerer komponentslid, undgår jamming fejl og forlænger levetiden for hele det pneumatiske system. Det er den mest standard og essentielle kernesamling til traditionelle smurte pneumatiske kredsløb.

2. Fuld serie model & specifikationer tabel

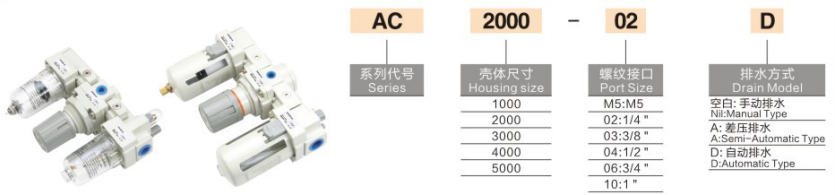

  Suffikskodedefinition

     • -D: Automatisk dræningsfunktion (ingen manuel vandtømning påkrævet)

     • -G: Udstyret med højpræcisionstrykmåler

  Modeleksempel: AC4000-04D → 1/2 tomme portstørrelse, standard FRL tre-enhed med automatisk drænfunktion

3. Tekniske kerneparametre

4. Strukturelle egenskaber og produktfordele

     • Integreret modulær struktur: Standard splejset modulært design giver hurtig installation, adskillelse og udskiftning. Hver enhed kan vedligeholdes uafhængigt, hvilket i høj grad reducerer vedligeholdelsesproblemer på stedet og udskiftningsomkostninger.

     • Højeffektiv cyklonvandseparation: Filteret vedtager en centrifugal hvirvelvandsfjernelsesstruktur, som hurtigt adskiller flydende vand og store partikler i luften, beskytter præcisionsfilterelementet og forbedrer den samlede luftrensningseffektivitet.

     • Overløbstype Stabil trykregulering: Trykregulatoren anvender overløbsspændingsstabiliserende struktur med hurtig respons og stabil trykudgang, hvilket effektivt undgår trykdrift og fluktuationer forårsaget af flowændringer eller udstyrsvibrationer.

     • Knop selvlåsende justering: Selvlåsende trykreguleringsknapdesign forhindrer ændring af trykparameter forårsaget af utilsigtet berøring eller langvarig vibration, hvilket sikrer langsigtet stabil drift af det pneumatiske system.

     • Visuelt design af olie og vandstand: Gennemsigtig PC-kop med sikkerhedsbeskyttelsesdæksel muliggør observation i realtid af filtervandstand og smøreoliestand, hvilket letter rettidig dræning og oliepåfyldning.

     • Uafhængige udskiftelige forbrugsstoffer: Filterelement og smøremiddelkerne kan udskiftes separat uden at udskifte hele sættet af enheder, hvilket reducerer langsigtede driftsomkostninger.

5. Standard luftkredsløbs arbejdsflow

  Luftkompressor → AC FRL tre-enhed → magnetventil → pneumatisk cylinder / pneumatisk aktuator

     Den tre-enhed udfører trin-for-trin luftbehandling: filtrering af fugt og urenheder → stabilisering af inputtryk → forstøvning af smøreolie, hvilket giver ren, stabil og smurt luftkilde til terminale pneumatiske komponenter.

6. Typiske anvendelsesscenarier

     • Industrielt automationsudstyr: Luftkildeforbehandling til automatiske værktøjsmaskiner, manipulatorer og automatiserede produktionslinjer.

     • Fremstillingslinjer for let industri: Stabil luftforsyning til emballerings-, tryk-, tekstil- og elektronisk behandlingsudstyr.

     • Smurte pneumatiske komponenter: Særlig luftkildebehandling til teleskopcylindre, pneumatiske gribere og pneumatiske motorer, der kræver oliesmøring.

     • Værkstedscentraliseret luftkildesystem: Sekundær rensning og trykstabilisering for luftkompressorens hovedrørledning for at forbedre den samlede pneumatiske systemstabilitet.

7. Valgvejledning: To-enhed vs tre-enhed

8. Daglige vedligeholdelsesinstruktioner

     • Dræn vandet regelmæssigt for at sikre, at vandstanden i filterkoppen er under advarselslinjen.

     • Udskift filterelementet i tide, når lufttryksforskellen øges tydeligt eller efter 6-12 måneders konventionel brug.

     • Installer lodret strengt i henhold til luftstrømspilen på ventilhuset for at sikre normal behandlingseffektivitet.

     • Kontroller olietågeforstøvningsstatus regelmæssigt for at sikre ensartet smøring af terminalkomponenter.

Resumé af én sætning

     SOLIH AC-serien FRL-kombination med tre enheder integrerer filtrerings-, trykstabiliserings- og mikrosmøringsfunktioner, med modulær installation, stabil trykudgang og visuel olie-vand-overvågning, hvilket er standarden og mest udbredte luftkildebehandlingsløsning til konventionelle smurte pneumatiske automatiseringssystemer.
